HWD2163組成的耳機功放電路圖
2010年03月31日 09:36 www.elecfans.co 作者：本站 用戶評論（）
關鍵字：耳機(26)
HWD2163組成的耳機功放電路圖

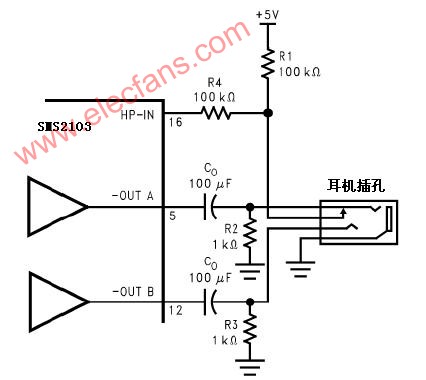

圖2為耳機控制功能工作示意圖，當沒有耳機插頭接入插孔時，R1-R2分壓電阻使提供到HP-IN管腳（16腳）的電壓近似為50mV，驅動Amp1B和Amp2B處于工作狀態，使HWD2163工作于橋式模式。輸出耦合電容隔離半供給直流電壓，起到保護耳機的作用。
輸入HP-IN管腳的電壓為4V。當HWD2163工作于橋式模式時，實質上負載兩端的電壓為0V。因此甚至為理想狀態下，難以引發放大器處于單終端輸出的工作模式。耳機接入耳機插孔使得耳機插孔與-OUTA分離并使R1上接HP管腳的電壓至VDD。這樣耳機關斷功能把Amp2A和Amp2B給關斷且橋式連接的揚聲器就不工作了，放大器便驅動輸出耦合阻抗為R2和R3的耳機，當耳機阻抗為典型值32Ω時，輸出耦合阻抗R2、R3對HWD2163輸出驅動能力的影響可忽略不計。
圖2也是耳機插孔的電性連接關系示意圖，插孔為一組三線插頭的設計，尖端和環分別為立體雙聲道的一個信號輸出，然而最外端的環為地。當連接耳機時有一個控制端連接的耳機插孔足以驅動HP-IN管腳。一個微處理器或開關可以代替耳機插孔中連接控制端的功能，微處理器或開關向HP-IN提供4V～VDD的電壓，這樣連接揚聲器的橋式模式便停止工作且Amp1A和Amp2A分別驅動耳機的左、右聲道。
