6N10 SRPP前級放大線路
6N10 SRPP前級放大線路

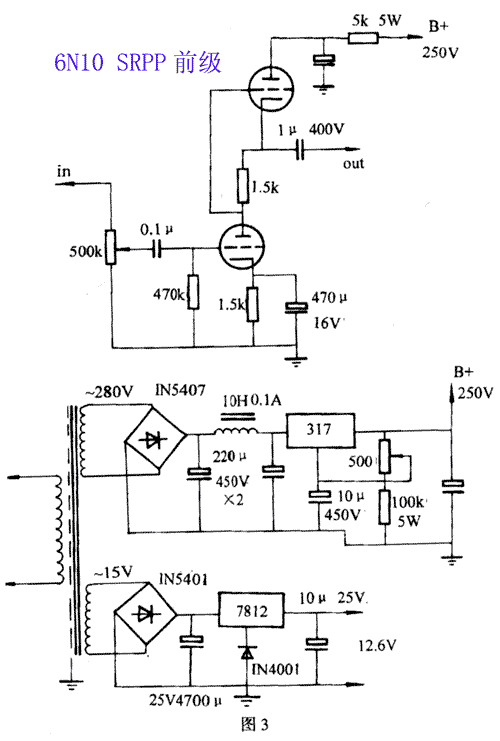

第三部前級是用6N10作SRPP線路，如圖3.這個線路目前在燒友中流傳較廣，相信較多讀者都焊裝過，SRPP名為分流調節推挽線路（Shunt Regulatde Push-Pull），這種線路具有線性?xún)?yōu)良、失真率低、放大率高、動態大及輸出阻抗低等優點，它的各項性能均優于一般的兩極共陰RC交連或末級作陰極跟隨器的典型電路，符合作為理想前級的條件。
SRPP的原理是下面的一個三極管作共陰極接地放大，其增益取決于屏極阻抗，大部分發生于上面那個三極管身上，而上面的三極管為一恒流源，作為下面那個三極管的有源變動活性負載。另外，上面那個三極管也可以當作是一個陰極跟隨耦合器，訊號由下面的三極管屏極輸出送到上面三極管柵極。
這個SRPP線路也容易制作成功，在該前級中，高壓電源雖然也進行了穩壓處理。至于沒有采用膽穩壓，而是使用了三端集成塊懸浮處理。至于燈絲則進行直流串聯供電。6N10用作SRPP線路時音效沒有什么值得贊揚和批評之處，通透度、順滑度和力度只是稍好水平，在失真及分析力、音場方面也能稱得上一流，而且性能較為穩定。這個SRPP線路目前不少發燒友都喜愛用6N11來制作，用6N11作SRPP放大時，通透感、分析力會比6N10作SRPP好一些，但聲音厚度及柔潤感會降低，帶來的結果是音色會淡一些，音樂感相對欠缺，而用飛利浦的6DJ8或英國大盾的EC88來焊裝這種線路時，魚與熊掌兼收的可能性會理大一些。
