Marantz 7前級放大器

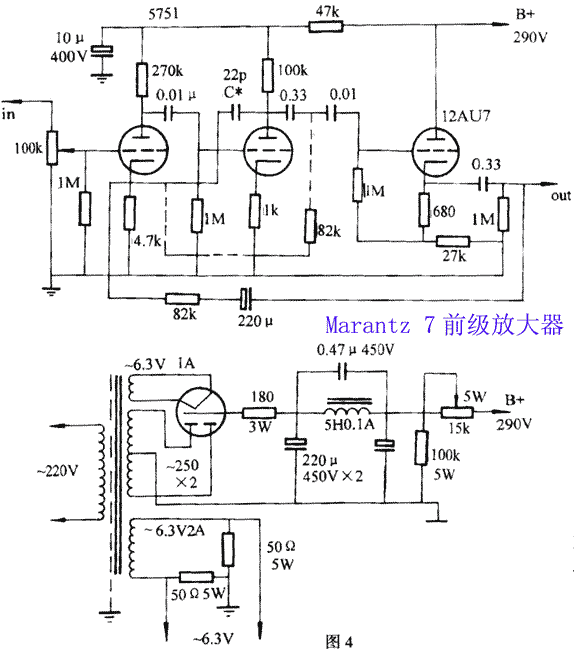

在電子管前級中Marantz7的地位是至高無上的，玩電子管的發燒友沒有聽過Marantz7的大名者，相信已經極少。在50年代末推出的Marantz7主線路如圖4，電路中，V1、V2用作電壓放大，V3接成陰極跟隨器作為信號緩沖，它的作用相當于用NPN管接成射隨器，其電路最在特色就是整體環路反饋設計，這是Marantz7成名的一個主要因素。但由于它為了防止高頻自激，在V1和V2之間接上一個22PF電容，構成高頻局部反饋降低高頻放大倍數，同時輸出端接一個三極陰一陰型負反饋網絡，這個網絡高頻高阻抗十分三極陰一陰型負反饋網絡，這個網絡高頻高阻抗十分小（約在20千歐以下），這種設計疑對V3構成相當大負擔。
高頻開環增益不夠、負反饋對高頻失真的改善也并不理想，但奇怪的是發燒界對Marantz7的音效印象還不錯。這個制作中，V1、V2、V3筆者先是采用北京生產的出口管12AX7，但負反饋網絡改接到第二級見圖4之虛線部分，并取消防自激的C*22PF電容，這樣可有效改善失真。12AX7屬于高U管，放大倍數很大，但其內阻也較大，V3采用12AX7時似乎并非是最好的選擇，我曾用美國的5751、12AU7代換過，此時高頻有所改善，動態更大，音場的穩定性更好一些，用12AU7作陰極輸出時，膽味相12AX7和5751少一些。12AU7可用6N10或ECC82代替，東芝的5963音效也有一定素質，它們的管腳是一樣的，燈絲可采用6.3V或12.6V供電，在本機中采用交流6.3V供電。
Marantz7的分析力與高低頻伸延度不見得十分出色，特別與當代最出色的電子管前級如Matisse Refernce，Audio Research Referance 1，Convergent SL-1等相比時這些不足會時隱時現，但Marantz7最吸引人的地方是那種難以言傳的中頻音色美，我認為它的音色還是偏向陽光類型，能將音樂中的光輝以及力感發揮無遺，重播銅管樂時，樂器的“亮度”十足，播放弦樂時，琴聲也柔韌有質感，人聲更是感情豐富。
筆者這個改裝過的Marantz7線路音效評價頗高（V1、V2用5751，V3用Amperexr的12AU7），音色柔美順滑，質感濃烈，高低頻重放的表現尚可稱得上一流，有一定的延伸度和力度感，但中頻更佳，與兩級6SN7負反饋放大線路相比，Marantz7線路更勝一籌。如果V1、V2都采用德律風根的ECC803S，V3也用德律風根ECC802C的話，我相信這個Marantz7能讓自己不想再用其他前級。
