本文介紹一種利用單片機的實時控制及數據處理功能，結合汽車自身速度檢測與震動傳感技術，實現了汽車防撞、防盜報警系統。當汽車持續倒車超過兩米時會發出防撞報警信號；當汽車被鎖車后，如果車體出現震動，則發出防盜報警信號。與此同時，可以從LED顯示器觀看報警狀態以及報警持續時間和報警次數。

　　防盜震動報警的基本原理

　　防盜報警系統主要采用靈敏的震動傳感器作為信號檢測裝置。防盜報警系統默認鎖車以后自動打開。也可以在鎖車以后通過防盜鍵控開關將其強行關閉。防盜檢測由磁震傳感器集成電路輸入有效信號給單片機AT89C51。當傳感器檢測到震動時，輸出高電平經反相器后由單片機接收進行防盜控制，控制發射器發出防盜信號（脈沖） ， 駕駛員通過身邊的遙控器接收信號，進行相應的處置，同時切斷啟動電路。

　　具體工作過程如下：防盜開關與單片機的P2.0引腳相連，開關合上時，進入防盜狀態，并延時一段時間，以確保主人離開， 防止誤報警。當傳感器檢測到振動時輸出高電平，經反相器后將單片機的P1.6端置0進行聲光報警， P1.7端被置0切斷啟動電路，此時P1.4端發出連續的50kHz的脈沖經緩沖后，由發射器CZ27F發射，由遙控器接收進行聲光報警。

　　遙控器工作過程如下：遙控器內置單片機AT89C51，當中斷0接收到邊沿觸發信號時進入報警程序，單片機的P1 3端置0，進行聲光報警。當檢測到關閉開關合上時，關閉聲光報警;單片機的P1.1輸出脈沖信號，發射器發射頻率信號，由汽車?yán)锏膱?bào)警裝置接收 ，同時遙控器自身的中斷0關閉，以防誤報警。

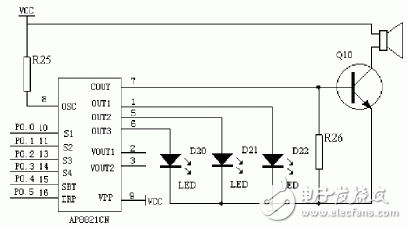

　　聲光報警電路原理圖如下：

　　圖2 聲光報警電路

　　 LED數碼顯示器電路

　　單片機輸出信號，在推動電路的配合下使LED數碼顯示器正常工作。顯示電路是智能儀器的重要功能電路之一，為簡化電路、降低成本，通常采用動態顯示方式來實現，這里使用是價位較低的Max7219。采用MAX公司的MAX7219接收數據信號，并由一段電阻排阻抬高電壓，最終配合7段LED顯示器顯示結果。

　　顯示電路原理圖如下：

　　基于MAX7219的8位數碼顯示電路

　　MAX7219具有數據鎖存功能，其中所存信號LOAD與輸入信號DIN以時鐘信號CLK作為參考，在有效的觸發沿傳送數據。
