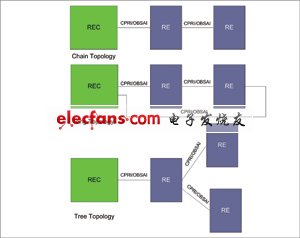

　　圖1c 分布式基站拓?fù)?/p>

　　開放式基站架構創始聯盟(OBSAI)及通用公共射頻接口(CPRI)標準適用于無線電設備控制器及無線電設備之間的基頻數據通信，以及DBSA中的無線電設備網絡。將REC與RE之間的接口標準化之后，不同廠商的REC及RE設備即可交互使用。同時，2G/3G/4G的REC 能夠與不同的RE進行通信，因此可實現多種標準的結合與同時運作，并減少設備升級的需求。

　　CPRI及OBSAI均載明其無線電設備控制器及無線電設備之間的高速串行接口，以達到基頻數據傳輸(I/Q數據)，并且在相同接口進行指令/控制與同步(用于RE網絡)信息的溝通。

　　圖2顯示DBSA中的信號流向。對于上傳(foward link)的RE，OBSAI/CPRI資料是由序列器/解除序列器(SerDes)所還原，其中會將高速序列數據轉換為平行數據，然后將此數據傳輸至FPGA。FPGA會處理OBSAI/CPRI邏輯，然后將I/Q基頻取樣傳輸至數字升壓轉換器(專用邏輯)，進而將I/Q基頻取樣調節至數位IF載波。經過向上轉換的數據會接著經過數據處理引擎的處理，以減少波峰系數(專用邏輯)，并且以數字方式將信號預失真(專用邏輯)，以補償功率放大器中產生的旁瓣(side lobe)，并確保功率放大器能夠在線性區域中運作。

?

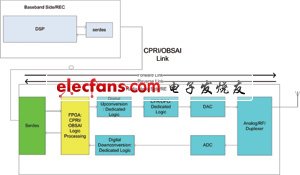

　　圖2 分布式基站架構信號流向

　　在上行鏈路中，無線射頻模塊包含所有的模擬功能，能夠?qū)F頻帶向下轉換為中頻，然后以數字方式將個別載波向下轉換為取樣的基頻同相及正交(I/Q)組。經過多任務處理的基頻取樣(I/Q)以及下傳與反傳中的控制及管理數據會被串行化，然后透過SerDes裝置(例如，德州儀器的TLK3134)以光纖纜線進行傳送。

　　若想借由分析4G演進方面的DBS以及所需突波來達到更快更穩定的數據聯機，則會引起另一個重要問題。由于下行鏈路及上行鏈路的數據速率提升，而且愈來愈多的網絡申辦用戶轉而使用隨選電視等高帶寬應用，因此，REC與R之間的序列數據速率也隨之增加。使用公式(1)可算出REC及RE之間的序列數據速率(SDR)：

　　SDR=MAcSN2(I/Q)C (1)

　　其中，SDR是REC與RE之間的序列數據速率;M為天線數目;Ac為載波/天線數目;S為采樣率(各載波每秒取樣次數);N為取樣寬度，位/取樣;C為REC與RE之間串行傳輸期間的8b10b數據(10/8=1.25);2(I/Q)=2倍的同相及正交相位資料的倍增系數。

　　透過等式1及表1，對于4個W-CDMA載波、雙天線系統，采樣率為各載波每秒7.68百萬次取樣，I-Q取樣寬度為 4b/sample的20MHz無線射頻而言，其原始序列速率如式2所示：

　　SDR=2×4×7.68×4×2×1.25= 614.4Mbps (2)

　　同樣地，透過式1及表1，對于四天線系統、單一載波/天線，LTE 載波采樣率為各載波每秒30.72百萬次取樣，I-Q 數據取樣寬度為16b/sample的20MHz無線射頻而言，其原始序列速率如式3所示：

　　SDR=4×1×30.72×16×2×1.25=4.915Gbps (3)

?

　　對于八天線波束形成LTE系統而言，式3中的SDR會倍增為9.8Gbps。因此，I-Q取樣寬度、信道寬度或天線載波數目的增加會直接造成REC與RE之間序列數據速率的提高。搭建基礎架構的網絡設備制造商應該要了解，在LTE演進中，序列數據速率必須從614.4Mbps的中等速率調整為9.8Gbps或12.2Gbps。DBSA的高SDR需要光纖纜線兩端的SerDes發揮更高的效能，才能達到穩定的頻率數據復原，并符合CPRI或OBSAI標準的抖動規格。為了進一步了解4G的SerDes及數據處理效用，以下將分析CPRI/OBSAI的通信協議堆棧。

　　圖3a顯示CPRI通信協議層堆棧。一般而言，物理層包含不同通信協議都具備的固定功能。CPRI/OBSAI通信協議層的固定功能物理層是以硬件宏(hard marco)的方式進行實作，以達到嚴格的時序閉合需求。然而，邏輯層則允許客制化。由于新興的標準演進，以及網絡設備制造商期望透過專屬功能建立附加價值，使得邏輯層會隨之更新。在實作CPRI/OBSAI接口的邏輯層部份時，F(xiàn)PGA通常會提供所需的彈性。FPGA的邏輯項目能夠利用程序加以設計，以支持自定義的邏輯層。

?

　　圖3a CPRI通信協議層堆棧
