一、項目概述

1.1 引言

隨著21 世紀信息化時代的到來，社會信息化和家居智能化也呈現出了蓬勃發展的趨勢，越來越多的家庭開始追求高質量、 高科技舒適安全的家居生活, 充分享受由信息時代帶來的生活上的便利。作為智能家居系統的子系統智能門窗，是在傳統住宅的基礎上，綜合利用傳感器技術、計算機技術、現代通訊技術和自動控制技術等，實現了門窗各種信息的采集、傳輸、處理和控制。安全舒適的家居環境是實現家居智能化的基礎和前提，而門窗作為家庭與外界互通的門戶，起著尤為關鍵的作用，實現門窗的智能化是智能家居的第一步，也是非常重要的一步。

1.2 項目可行性分析

為了使家居生活更加舒適、 安全，采用以 AVR32為主控制芯片，融合多路傳感器的方法，突破了傳統的防盜門窗模式。綜合考慮了室內外環境的安全因素，設計了一種基于單片機系統的智能門窗，進行了以 CO、 光照、 甲醛以及溫度傳感器為主要信號獲取單元，以照明電燈、空調、換氣窗和電動開窗器為執行機構的聯合調試實驗設計。

1). 本項目擬采用基于Atmel? AVR32單片機的EVK1100開發板作為硬件平臺。該平臺有以下幾大優勢：首先，GPIO引腳的引出，能夠方便地進行各個執行模塊驅動的擴展。其次，開發板上面有多達兩個的串口，可以很方便的讓我們完成各個具體模塊的調試。再次，開發板上面的已經擁有部分本系統設計中所需的模塊（光線傳感器、溫度傳感器、LCD液晶顯示、按鍵），能夠減少硬件設計的內容，加快完成設計的進度。

2). 在智能門窗系統中需要使用的其他部分，比如：照明電路（可以通過搭建簡單的模型實現），換氣窗和可控門窗（可以通過直流電機驅動），環境監測傳感器（當前工藝比較成熟，能夠方便地應用）。

二、需求分析

2.1 功能要求

（1）通過對室內CO濃度、甲醛濃度、濕度以及光照強度的檢測，實時顯示室內的生活環境。

（2）通過按鍵預先設置的安全參數范圍。

（3）當co濃度，甲醛濃度超過閾值參數時，智能控制換氣窗的開關。

（4）當光照強度太弱，則檢測窗外的光照強度，智能選擇打開窗簾或者通過單片機驅動室內的照明電路，同理，當光照強度太強則智能選擇關閉窗簾或者關閉照明電路。

（5）當溫度太高或者太低時，則啟動空調控制電路，驅動空調的運行。

（6）實時監控室內生活環境。實時調節設備運行。

圖1 系統架構

2.2 性能要求

光照傳感器的精度：±5% 范圍：10-2000Lux

CO分辨率：?0.05?ppm

甲醛分辨率：?0.05?ppm

溫度傳感器準確度：±0.5%F.S

三、方案設計

3.1 系統功能實現原理

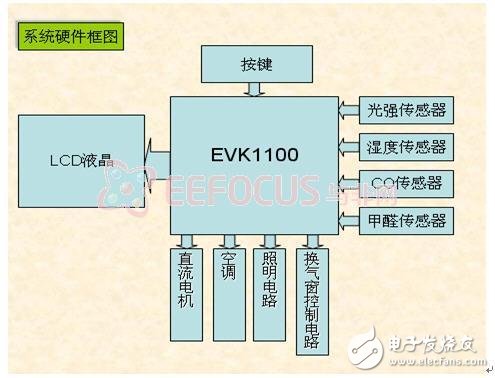

圖2統硬件結構框圖

3.2 硬件平臺選用及資源配置

硬件平臺：AVR EVK1100，資源配置：光強度傳感器，co傳感器，甲醛傳感器，直流電機，照明驅動電路等。

3.3系統軟件流程

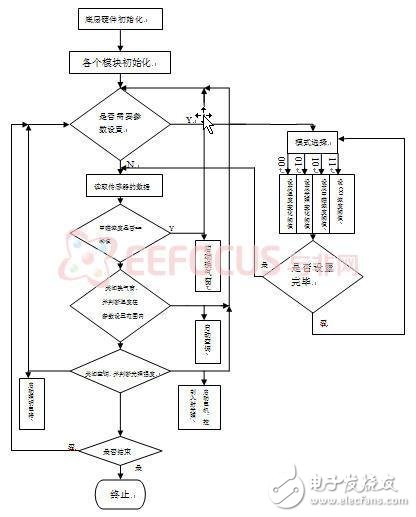

圖 3程序運行流程圖

3.4 系統預計實現結果

能夠?qū)崿F(xiàn)對當前環境的監測，并能夠根據預先設置的參數，智能調節并收斂到各個執行模塊預先設定的參數。
