第七章為面向通用接口的編程，本文內容為7.6 數碼管。

7.6 數碼管

>>> 7.6.1 通用數碼管接口

AMetal 提供了一套通用數碼管接口，詳見表7.7。

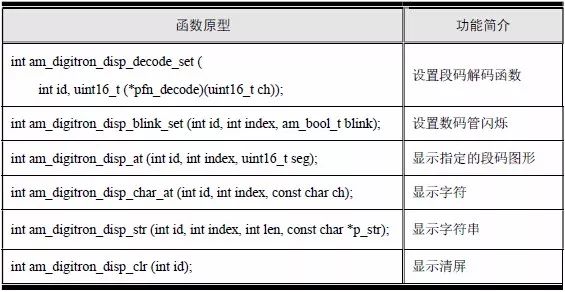

表7.7 數碼管通用接口（am_digitron_disp.h）

1． 設置段碼解碼函數

數碼管的各個段可以組合顯示出多種圖形，使用該函數可以自定義字符的解碼函數，其函數原型為：

其中，id 表示設置數碼管顯示器的編號，這里的id 指的是顯示器的編號，而不是數碼管的位索引。一般情況下，僅只有一個數碼管顯示器，比如，MiniPort-View 顯示器，其包含兩位數碼管，僅只有一個數碼管顯示器時，id 為0。

pfn_decode 為函數指針，其指向的函數即為設置的解碼函數，解碼函數的參數為uint16_t類型的字符，返回值為uint16_t 類型的編碼。

絕大部分情況下，對于8 段數碼管，如字符'0' ~ '9'等都是有默認編碼的，為此，AMetal提供了默認的8 段數碼管解碼函數，可以支持常見的字符'0' ~ '9'以及 'A' 、'B'、 'C' 、'D'、'E'、 'F'等的字符的解碼。其在am_digitron_disp.h 文件中聲明：

如無特殊需求，直接將該函數作為pfn_decode 的實參傳遞，范例程序詳見程序清單7.40。

程序清單7.40 am_digitron_disp_decode_set()范例程序

若由于應用特殊需求，要求字符使用自定義的特殊編碼，如要使字符'O'的編碼為 0xFC，則可以自定義如下解碼函數：

然后將該函數作為pfn_decode 的實參傳遞即可：

2． 設置數碼管閃爍

該函數可以指定數碼管顯示器的某一位數碼管閃爍，其函數原型為：

其中，id 為數碼管顯示器編號；index 為數碼管索引，如MiniPort-View 有兩位數碼管，則兩個數碼管的索引分別為 0 和1；blink 表示該位是否閃爍，若其值為AM_TRUE，則閃爍，反之，則不閃爍，默認情況下，所有數碼管均處于未閃爍狀態。如設置1 號數碼管閃爍的范例程序詳見程序清單7.41。

程序清單7.41 am_digitron_disp_blink_set()范例程序

3． 顯示指定的段碼圖形

該函數用于不經過解碼函數解碼，直接顯示段碼指定的圖形，可以靈活的顯示任意特殊圖形，其函數原型為：

其中，id 為數碼管顯示器編號；index 為數碼管索引；seg 為顯示的段碼。如在8 段數碼管上顯示字符'-'，即需要g 段點亮，對應的段碼為0x02（即：0000 0010），范例程序詳見程序清單7.42。

程序清單7.42 am_digitron_disp_at()范例程序

4． 顯示單個字符

該函數用于在指定位置顯示一個字符，字符經過解碼函數解碼后顯示，若解碼函數不支持該字符，則不顯示任何內容，其函數原型為：

其中，id 為數碼管顯示器編號，index 為數碼管索引，ch 為顯示的字符。比如，顯示字符'H'的范例程序詳見程序清單7.43。

程序清單7.43 am_digitron_disp_char_at()范例程序

5． 顯示字符串

該函數用于從指定位置開始顯示一個字符串，其函數原型為：

其中，id 為數碼管顯示器編號，index 為顯示字符串的數碼管起始索引，即從該索引指定的數碼管開始顯示字符串，len 指定顯示的長度，p_str 指向需要顯示的字符串。

實際顯示的長度是len 和字符串長度的較小值，若數碼管位數不夠，則多余字符不顯示。如顯示字符"HELLO"的范例程序詳見程序清單7.44。

程序清單7.44 am_digitron_disp_str()范例程序

若使用的是MiniPort-View，由于只存在兩個數碼管，因此最終只會顯示"HE"。

通常情況下，需要顯示一些數字，如顯示變量的值，此時，可以先將變量通過格式化字符串函數輸出到字符串緩沖區中，然后再使用am_digitron_disp_str()函數顯示該字符串。比如，顯示一個變量i 的值，范例程序詳見程序清單7.45。

程序清單7.45 使用am_digitron_disp_str()顯示整數變量值的范例程序

其中，am_snprintf()與標準C 函數snprintf()函數功能相同，均用于格式化字符串到指定的緩沖區中，其函數原型為（am_vdebug.h）：

其與am_kprintf()函數的區別是，am_kprintf()將信息直接通過調試串口打印輸出，而am_snprintf()函數將信息輸出到大小為sz 的buf 緩沖區中。

6． 顯示清屏

該函數用于顯示清屏，清除數碼管顯示器中的所有內容，其函數原型為：

其中，id 為數碼管顯示器編號，范例程序詳見程序清單7.46。

程序清單7.46 am_digitron_disp_clr()范例程序

基于數碼管通用接口，可以編寫一個簡易的60s 倒計時程序，當?shù)褂?jì)時還剩5s 時，數碼管閃爍?；谀K化編程思想，將應用程序存放到app_digitron_count_down.c 文件中，并將其接口聲明到app_digitron_count_down.h 文件中，詳見程序清單7.47 和程序清單7.48。

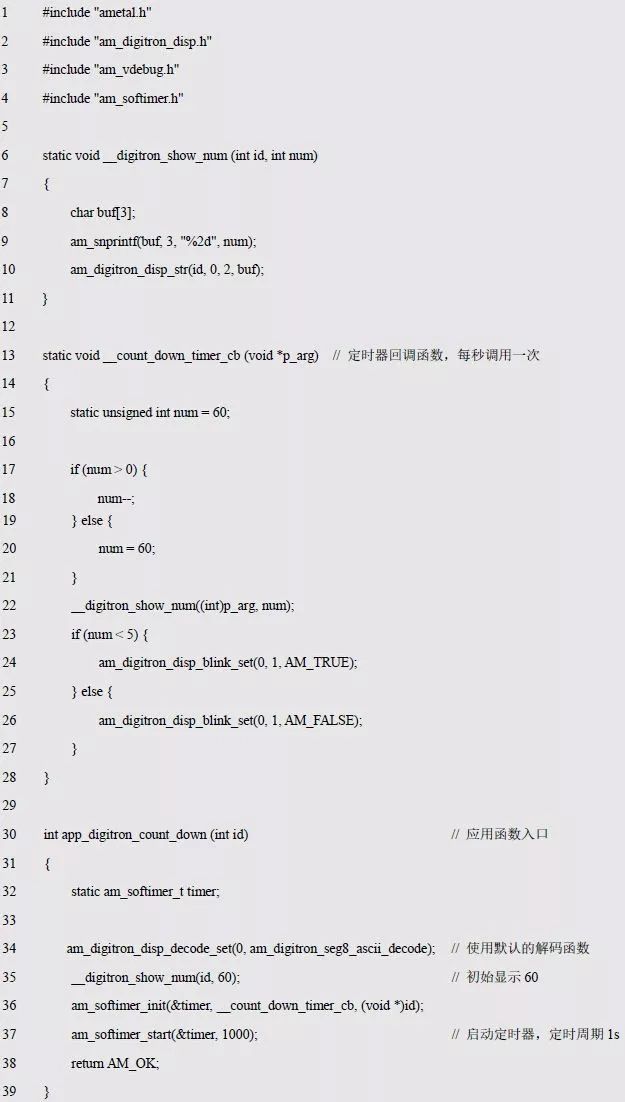

程序清單7.47 倒計時應用程序?qū)崿F(xiàn)（app_digitron_count_down.c）

程序清單7.48 倒計時應用程序接口聲明（app_digitron_count_down.h）

由此可見，要使用此應用程序，只需在調用其入口函數app_digitron_count_down()時，指定應用程序所使用的數碼管顯示器編號即可。應用程序與具體MCU、數碼管驅動方式無關，可以在任何AMetal 平臺上運行。

顯然，要使應用程序可以使用通用操作數接口操作數碼管，就需要為具體的數碼管提供相應的驅動。AMetal 提供了MiniPort-View 的驅動，用戶可以直接使用。

>>> 7.6.2 數碼管驅動

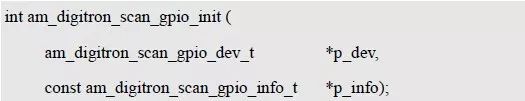

AMetal 數碼管驅動提供了一個初始化函數，使用該函數初始化一個數碼管實例后，即可使用通用數碼管接口操作數碼管。其函數原型為：

其中，p_dev 為指向am_digitron_scan_gpio_dev_t 類型實例的指針，p_info 為指向am_digitron_scan_gpio_info_t 類型實例信息的指針。

1. 實例

定義am_digitron_scan_gpio_dev_t 類型（am_digitron_scan_gpio.h）實例如下：

其中，miniport_view 為用戶自定義的實例，其地址作為p_dev 的實參傳遞。

2. 實例信息

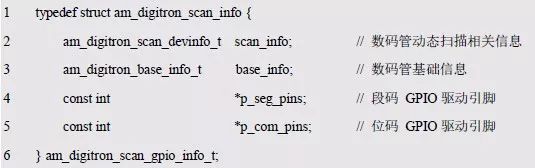

實例信息主要描述與數碼管相關的信息，比如，使用的GPIO 引腳號、數碼管個數等以及本實例對應的顯示器編號（通用接口即可使用該顯示器編號操作該數碼管實例）等。其類型am_digitron_scan_gpio_info_t 的定義（am_digitron_scan_gpio.h）如下：

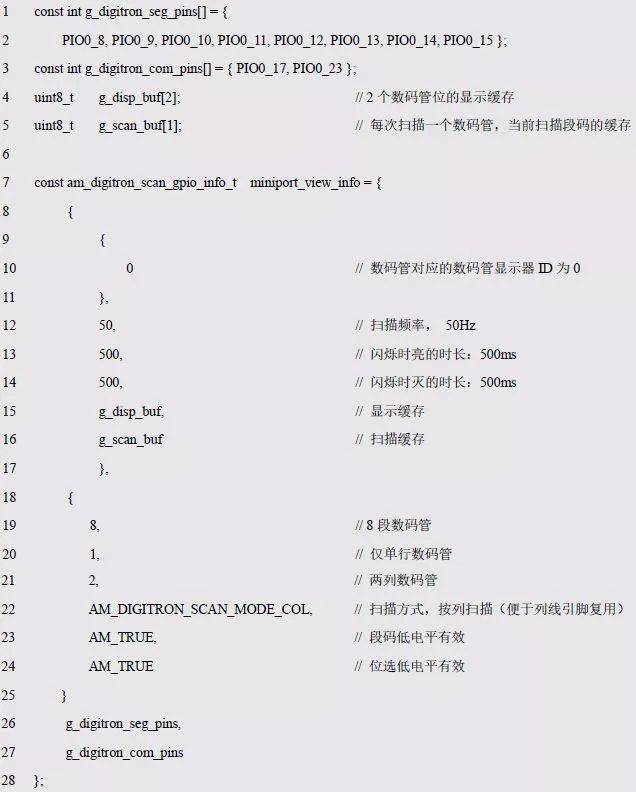

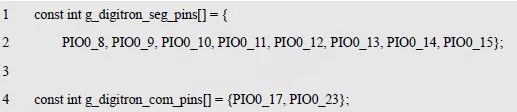

其中，scan_info 是數碼管動態掃描相關的信息，包含了掃描頻率、掃描方式和緩存的定義等；base_info 是數碼管基礎信息，如數碼管個數、段碼位數等；p_seg_pins 指向存放各個段對應引腳號的數組，p_com_pins 指向存放各個位選對應引腳號的數組。若使用AM824-Core 開發板與MiniPort-View 直接連接，其段碼引腳為PIO0_8 ~ PIO0_15，位選引腳分別為PIO0_17 和PIO0_23。分別定義存放段碼引腳號和位選引腳號的數組：

g_digitron_seg_pins 數組的地址即可作為p_seg_pins 的值；g_digitron_com_pins 數組的地址即可作為p_com_pins 的值。

scan_info 成員的類型am_digitron_scan_devinfo_t 定義（am_digitron_scan.h）如下：

其中，devinfo 是標準數碼管設備的信息，其僅包含顯示器ID 號，其類型定義（am_digitron_dev.h）如下：

當前只連接了單個數碼管實例，因此，將id 設置為0，在使用數碼管通用接口時，將顯示器id 參數賦值為0 即可操作此處初始化的數碼管實例。

scan_freq 指定掃描的頻率，通常情況下，為避免看到閃爍現象，將頻率設置為50Hz。blink_on_time 和blink_off_time 分別指定了數碼管閃爍時，數碼管點亮的時間和熄滅的時間，以此可以達到調節閃爍效果的作用。通常情況下，數碼管以1Hz 頻率閃爍，點亮和熄滅的時間分別設置為500ms。

p_disp_buf 指向數碼管的顯存，顯存的類型為uint8_t，顯存的大小與數碼管個數相同。對于MiniPort-View，共計有兩個數碼管，因此大小為2 的顯存定義如下：

g_disp_buf 數組的地址即可作為p_disp_buf 的值。

p_scan_buf 指向數碼管的掃描緩存，用于存儲單次掃描到的數碼管的段碼，對于8 段數碼管，其緩存的類型為uint8_t ，緩存的大小與單次掃描的數碼管個數相同， 對于MiniPort-View，一次只能掃描一個數碼管，因此掃描緩存的大小為1，掃描緩存可定義如下：

g_scan_buf 數組的地址即可作為p_scan_buf 的值。

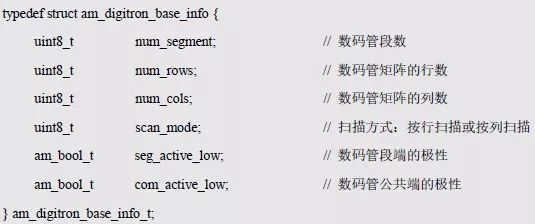

base_info 成員的類型am_digitron_base_info_t 定義（am_digitron_base.h）如下：

其中，num_segment 表示數碼管的段數，對于MiniPort-View，其數碼管為8 段數碼管，因此num_segment 的值為8。num_rows 和num_cols 分別表示數碼管的行數和列數，對于MiniPort-View，其數碼管的排布方式為 1×2，即單行兩個數碼管，因此num_rows 和num_cols的值分別為1 和2。

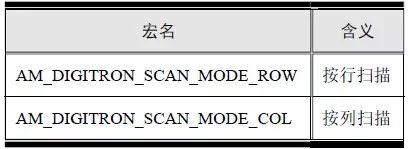

如表7.8 所示為數碼管掃描方式，scan_mode 表示數碼管的掃描方式，可選的掃描方式有行掃描或列掃描方式，掃描方式是由硬件決定的，對于MiniPort-View，其僅單行兩個數碼管，橫向的兩個數碼管共用段碼引腳，因此，只能使用列掃描方式，即一次掃描一列（一個數碼管），scan_mode 的值為AM_DIGITRON_SCAN_MODE_COL。

表7.8 數碼管掃描方式

seg_active_low 表示驅動段點亮的有效電平是否為低電平，由于MiniPort-View 使用的是共陽數碼管，因此，段的驅動電平為低電平，seg_active_low 的值為AM_TRUE。

com_active_low 表示驅動位選有效的電平是否為低電平，雖然共陽數碼管的公共端是高

電平有效，但由于添加了三極管驅動電路，三極管是GPIO 輸出低電平時導通，進而使數碼管公共端為高電平。因此驅動位選有效的同樣是低電平，com_active_low 的值為AM_TRUE?；谝陨闲畔ⅲ瑢?shí)例信息定義如下：

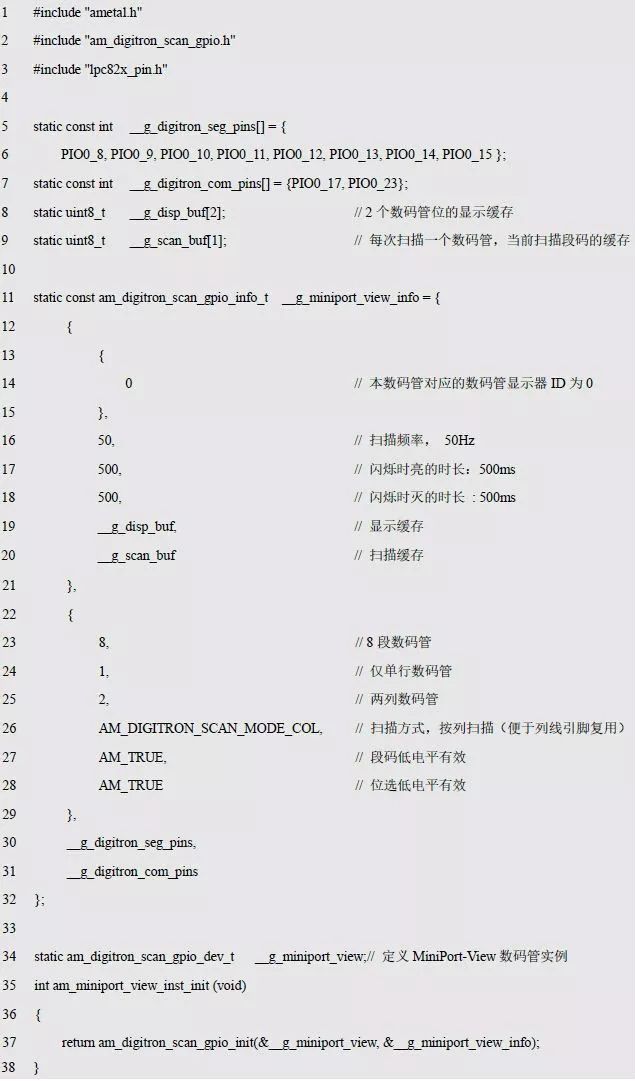

基于實例和實例信息，即可完成MiniPort-View 數碼管的初始化：

當完成初始化后，可使用通用數碼管接口操作顯示器編號為0 的數碼管設備。為了便于配置數碼管（修改實例信息）?；谀K化編程思想，將初始化相關的實例、實例信息等的定義存放到數碼管的配置文件中，通過頭文件引出實例初始化函數接口，源文件和頭文件的程序范例分別詳見程序清單7.49 和程序清單7.50。

程序清單7.49 數碼管實例初始化函數實現（am_hwconf_miniport_view.c）

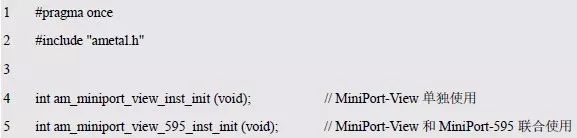

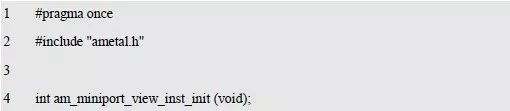

程序清單7.50 數碼管實例初始化函數聲明（am_hwconf_miniport_view.h）

后續只需使用無參數的實例初始化函數，即可執行以下語句完成數碼管實例的初始化：

當完成初始化后，可使用通用數碼管接口操作顯示器編號為0 的數碼管設備，運行如程序清單7.47 所示的倒計時程序，檢驗?zāi)芊襁_(dá)到預期的效果，主程序詳見程序清單7.51。

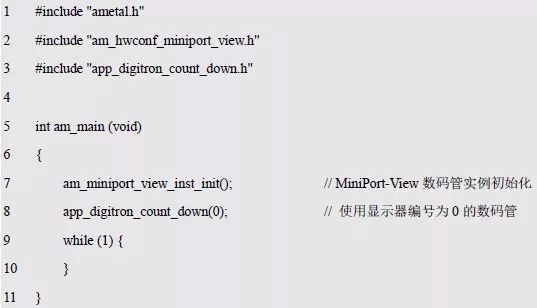

程序清單7.51 運行倒計時應用程序的主程序

>>> 7.6.3 數碼管驅動（HC595 輸出段碼）

當GPIO 資源不足時，則可以在AM824-Core 與MiniPort-View 之間增加MiniPort-595，使用HC595 驅動數碼管的段碼，達到節省引腳的目的。

顯然，在前面的數碼管驅動中，8 位段碼是直接由GPIO 輸出的，若改由HC595 輸出段碼，則使用的驅動也需要發生相應的改變。AMetal 提供了使用HC595 輸出段碼的數碼管驅動，僅包含一個初始化函數，使用該函數初始化一個數碼管實例后，即可使用通用數碼管接口操作數碼管。其函數原型為：

• p_dev 為指向am_digitron_scan_hc595_gpio_dev_t 類型實例的指針；

• p_info 為指向am_digitron_scan_hc595_gpio_info_t 類型實例信息的指針。

1. 實例

am_digitron_scan_hc595_gpio_dev_t 類型（am_digitron_scan_hc595_gpio.h）實例的定義

如下：

其中，miniport_view_595 為用戶自定義的實例，其地址作為p_dev 的實參傳遞。

2. 實例信息

實例信息主要描述與數碼管相關的信息，比如，使用的位選GPIO 引腳號、數碼管個數等以及本實例對應的顯示器編號（通用接口即可使用該顯示器編號操作該數碼管實例）等。

其類型am_digitron_scan_hc595_gpio_info_t 的定義（am_digitron_scan_hc595_gpio.h）如下：

將其與GPIO 輸出段碼的數碼管實例信息相比（am_digitron_scan_gpio_info_t）可以發現，其僅僅少了一個數據成員p_seg_pins，其它信息都是完全一樣的。這是由于當使用595輸出段碼時，不再需要使用GPIO 輸出段碼，因此，也就不用指定段碼引腳?；诖?，只需要從GPIO 輸出段碼的數碼管實例信息中去掉段碼引腳，即可得到HC595 輸出段碼的數碼管實例信息：

3. HC595 句柄handle

若使用Miniport-595 輸出碼段，則應通過MiniPort-595 的實例初始化函數獲得HC595的句柄。即：

HC595 句柄即可直接作為handle 的實參傳遞。

基于實例、實例信息和HC595 句柄，可以完成數碼管實例的初始化。比如：

當完成初始化后，可使用通用數碼管接口操作顯示器編號為0 的數碼管設備?；谀K化編程思想，將初始化相關的實例、實例信息等的定義存放到數碼管的配置文件中，將相關內容新增到am_hwconf_miniport_view.c 文件中，同時,將實例初始化函數的聲明新增到am_hwconf_miniport_view.h 文件中，詳見程序清單7.52 和程序清單7.53。

程序清單7.52 數碼管實例初始化函數實現（am_hwconf_miniport_view.c）

程序清單7.53 am_hwconf_miniport_view.h 文件更新

后續只需使用無參數的實例初始化函數，即可執行以下語句完成數碼管實例的初始化：

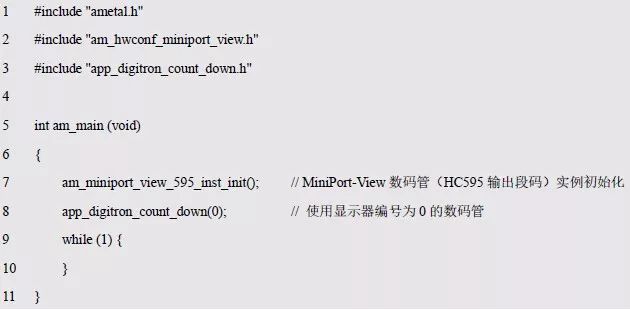

當完成初始化后，可調用通用數碼管接口操作顯示器編號為0 的數碼管，運行如程序清單7.47 所示的倒計時程序，檢驗?zāi)芊襁_(dá)到預期的效果，主程序詳見程序清單7.54。

程序清單7.54 運行倒計時應用程序的主程序
