為什么油田煤礦行業需要弧光保護？

1.保護生產連續性

油田的抽油機、注水泵，煤礦的采掘、運輸和通風設備等都需要持續供電。以煤礦的通風機為例，如果因弧光故障斷電，井下通風中斷，會導致瓦斯積聚，嚴重威脅生產安全?；」獗Ｗo(hù)可快速切除故障，保障設備正常運行。

2.保障人員安全

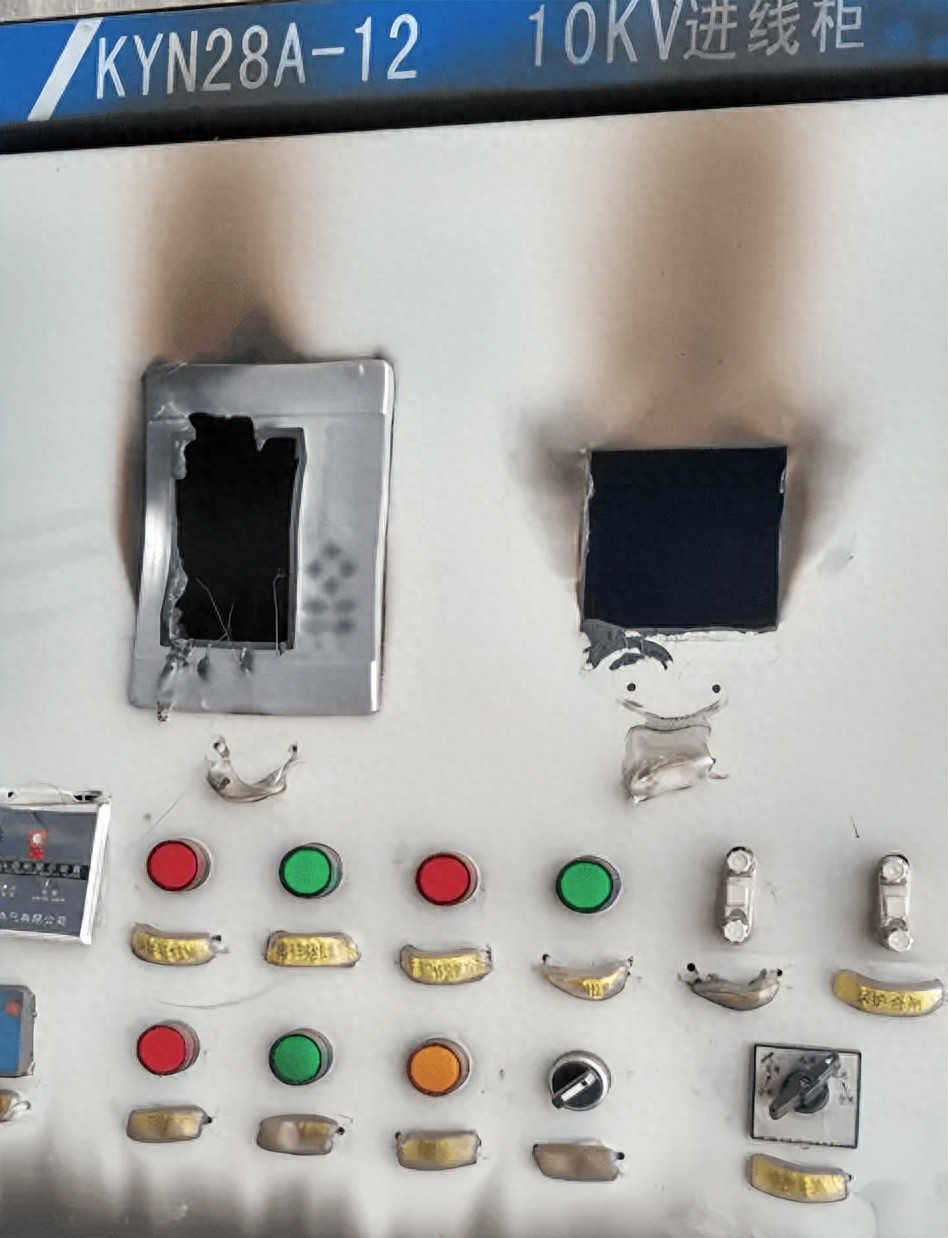

弧光故障會產生高溫、強光和強大沖擊力，在油田煤礦這種高危環境中，易引發爆炸、火災等事故?；」獗Ｗo(hù)能防止此類危險，保護人員安全。

3.減少設備損失

油田煤礦設備多在惡劣環境下工作，維修更換成本高?；」獗Ｗo(hù)可以減少弧光對設備的損壞，延長設備使用壽命。

什么是弧光：

1、空氣被電離時，溫度隨之急劇上升產生電弧，這種放電稱之為電弧光放電

2、電流增大，光強增大

3、主要集中在200-400nm的紫外區、部分紫光。

弧光產生的原因：

1、設備元件老化、絕緣損壞

2、過電壓

3、人為失誤

4、污染、腐蝕

5、柜體結構不合理、維護不到位

弧光保護的意義：

1、在燃弧初期快速斷開故障點

2、使得快速恢復供電成為可能

3、延長一次設備的使用壽命

4、避免人員傷亡

5、可以實現中低壓母線保護功能

6、有效補充中低壓系統母線保護缺陷

（母差保護接線復雜、對CT要求高，安裝于中低壓母線上較為困難，且保護范圍受CT安裝位置限制）

弧光保護與傳統母線保護方案的比較：

環流原理的高阻抗母線保護

方案特點：是專用的母線保護方案，保護動作時間一般為35 ～ 60 ms。

方案缺點：接線復雜、對CT 要求高，安裝在中低壓開關柜有很多困難，也不經濟；

由于其保護范圍受到CT 安裝位置的限制，不能保護發生故障幾率較高的電纜接頭處的故障；

不能提供故障定位，實用性差。

弧光保護

方案特點：用于保護中低壓開關柜（母線室、手車室、電纜室）：

方案優點：動作時間快，相比于傳統的保護系統更具優越性；

采用弧光和電流過流雙重判據，增加了可靠性和安全性；

能對故障點準確地定位，可減少維修人員查找故障點的時間，大大減短了維修時間，從而保障事故檢修之后快速恢復供電。

弧光保護原理：

弧光保護裝置通過檢測母線室弧光、進線電流（母聯柜電流）判據啟動。

弧光保護裝置產品

性能特點：

每臺裝置可選采集6/12/18/24/30路探頭

弧光探頭通過塑料光纖直接傳輸光信號至弧光保護裝置

單判據動作時間3.8ms，雙判據動作時間7.8ms

高可靠性，通過國家權威檢測機構認證

弧光探頭：檢測范圍：角度≥180°半徑≥0.5m

感光類型：可見光/紫外光

功能特點：自帶濾光功能，無源型弧光傳感器探頭及光纖鏈路實時自檢，弧光光纖：雙股、阻燃不含金屬件，沒有電氣安全隱患

說明書（分ARB6和ARB4兩種）：

安裝實例

產品資質
