高壓繼電器是線纜測試儀的核心部件，在高壓安全與測量精度間取得平衡，其設計必須解決絕緣、耐壓和壽命三大難題，是普通繼電器無法替代的關鍵環節。

高壓干簧繼電器具備極高的隔離電壓和絕緣電阻，導通電阻極低、電容極小，且可在微功率至大功率負載間穩定切換，在納伏到千伏、飛安到安培的多個數量級跨度內實現精密測量。

干簧繼電器在線纜測試中的關鍵特性

1

高耐壓能力

高壓干簧繼電器最高可切換10,000V的電壓，并在觸點間承受高達15,000V的電壓。H、HE、HM 等系列更可最高切換10kVDC，并提供最高20kVDC的隔離電壓；開關與線圈之間亦可耐受15,000V的電壓。

2

大電流能力

這些高壓干簧繼電器可持續承載高達5A的電流（100% 占空比），瞬時脈沖電流則可更高。例如 HE/HM 系列可持續承載5A，并可短時承受10A達數毫秒；在微秒級脈沖場景下，實測脈沖電流甚至可達數十安培至小幾百安培。

3

高絕緣阻抗

其絕緣阻抗典型值超過 1013 Ω（10 TΩ），定制型號更可高達 500 TΩ 以上。

4

可靠性與壽命

干簧繼電器矩陣已廣泛用于電纜測試儀，冷切換條件下可達數億次操作。它們能夠在廣泛溫度范圍內穩定工作，并以經濟高效地滿足開關需求。

5

堅固耐用

采用全密封干簧開關，并以高強度樹脂與塑料二次封裝，確保在多種環境下依舊可靠。

6

多種配置

提供多樣化封裝與引腳布局，可集成多路開關（常開、常閉觸點），并支持高壓引線的“空中布線”方案。

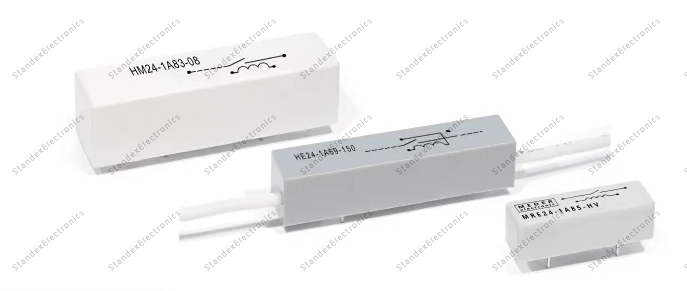

HM/HE高壓干簧繼電器

斯丹麥德電子HM/HE干簧繼電器體積小巧，高絕緣強度高達20 kV，并且采用密封封裝，可防止污染，隔離電阻范圍10到500 TOhm，漏電流在皮安或納安級別。

它們以可靠的切換性能著稱，能夠連續承載高達5安培的電流，在微秒級時間內能夠承載數十安培的脈沖電流。此外，它們還可以在kHz或MHz頻率范圍內承載高電流，適用于高頻應用，符合IEC 60601-1標準。

HE系列

·THT-灌膠封裝

·多PCB引腳配置

·緊湊外殼

·高壓引線可選

HM系列

·THT-灌膠封裝

·多PCB引腳配置

·高絕緣設計

·高壓引線可選
