該LM20242是一款功能齊全的1MHz同步降壓穩壓器，能夠?qū)崿F(xiàn)以下功能 提供高達 2A 的負載電流。電流模式控制環路由外部補償 只有兩個外部組件，提供高性能和易用性。設備是 經過優化，可在 4.5V 至 36V 的輸入電壓范圍內工作，使其非常適合高電壓 電壓系統。
*附件：lm20242.pdf

該器件具有內部過壓保護 （OVP） 和過流保護 （OCP） 電路，用于提高系統可靠性。精密的使能引腳和集成的UVLO允許 要嚴格控制和排序的設備的開啟。啟動浪涌電流 受內部固定和外部可調軟啟動電路的限制。故障檢測 集成PGOOD電路可以進行電源排序。

該LM20242設計用于多軌電源架構。輸出 器件的電壓可以配置為使用 SS/TRK 引腳跟蹤更高的電壓軌。如果 LM20242的輸出在啟動時是預偏置的，它不會吸收電流來將輸出拉低 直到內部軟啟動斜坡超過反饋引腳處的電壓。

該LM20242采用裸焊盤 20 引腳 HTSSOP 封裝，可焊接到 PCB，無需笨重的散熱器。

特性

• 2A 輸出電流，3.7A 峰值電流
• 130 mΩ/110 mΩ 集成功率 MOSFET
• 1.5% 輸出電壓精度
• 電流模式控制，可選補償
• 電阻編程，支持1MHz的振蕩器
• 帶二極管仿真的同步整流器
• 可調輸出電壓低至0.8V
• 與預偏置負載兼容
• 帶外部電容器的可編程軟啟動
• 具有遲滯的精密使能引腳
• OVP、UVLO 輸入和 PGOOD 輸出
• 內部保護，具有峰值電流限制、熱關斷和重啟功能
• 帶頻率折返的精確電流限制
• 非線性電流模式斜率補償
• HTSSOP 裸焊盤封裝

參數

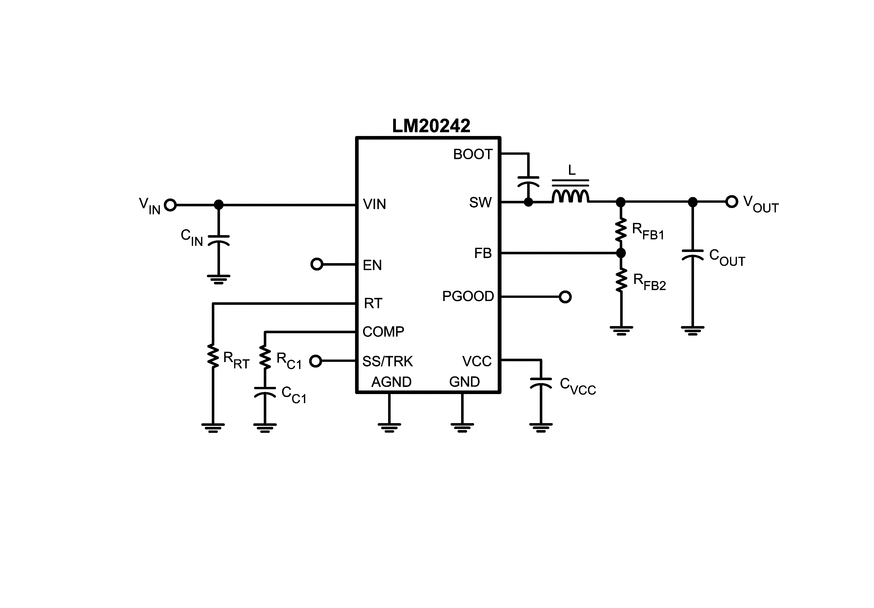

方框圖

?1. 產品概述?
LM20242是德州儀器（TI）推出的高效同步降壓穩壓器，關鍵特性包括：

• ?輸入電壓范圍?：4.5V至36V
• ?輸出能力?：2A連續電流（峰值3.7A），集成130mΩ/110mΩ MOSFET
• ?精度?：輸出電壓精度±1.5%（可調至0.8V）
• ?頻率特性?：電阻可編程振蕩器（最高1MHz）
• ?保護功能?：過壓保護（OVP）、欠壓鎖定（UVLO）、熱關斷及電流限制

?2. 核心功能?

• ?電流模式控制?：支持外部補償，僅需2個外部元件優化穩定性。
• ?軟啟動與跟蹤?：通過SS/TRK引腳配置啟動時間或跟蹤外部電壓源。
• ?預偏置啟動?：避免輸出下拉，保護多電源系統中的敏感負載。
• ?輕載效率優化?：二極管仿真模式減少輕載損耗，支持脈沖跳躍。

?3. 典型應用?

• 通信基礎設施、汽車電子
• FPGA、DSP、ASIC和微處理器的點負載穩壓
• 多電源軌架構中的電壓跟蹤

?4. 設計要點?

• ?電感選擇?：需滿足峰值電流限制，推薦紋波電流≤30%額定輸出。
• ?補償網絡?：RC1和CC1值需匹配輸出濾波器極點（典型CC1=4.7nF）。
• ?PCB布局?：縮短高頻回路、單點接地、SW節點面積最小化。

?5. 封裝與熱管理?

• ?封裝?：20引腳HTSSOP（帶裸露焊盤），θJA=30°C/W（無氣流）。

?6. 附加功能?

• ? Power Good（PGOOD） ?：開漏輸出，指示穩壓狀態。
• ?外部肖特基二極管?：可提升效率（推薦VF≤700mV）。
