ACREL企業配電系統中的“哨兵”絕緣監測裝置詳解

絕緣監測技術，讓安全有保障

一、工業配電系統絕緣監測

隨著企業用電系統日益復雜，電力設備在高溫、高濕、腐蝕性等惡劣環境中運行已成常態。傳統配電系統在面對絕緣退化、潮濕侵蝕或意外接地等問題時，常因缺乏預警機制而引發安全事故。本文圍繞安科瑞推出的工業IT系統絕緣監測解決方案，探討絕緣監測裝置在企業低壓配電系統中的應用優勢及實踐案例，為工業企業提高電力系統安全性與穩定性提供參考。

1.1 為什么要“絕緣監測”？

在很多人的印象中，電氣事故往往是突發性的，比如某個廠房突然起火、電氣柜突然爆炸，但真相是：這些事故大多數都源于一個“被忽視的隱患”——絕緣故障。

特別是在礦山、化工、鋼鐵、船舶、數據中心等高危行業，一次接地短路不僅可能燒毀設備，還可能造成大面積停產，甚至人員傷亡。傳統保護手段很難在故障初期識別出問題，因此，越來越多企業開始關注一個關鍵詞：絕緣監測。

1.2 什么是絕緣監測？

絕緣監測就是對電力系統與地之間的絕緣狀態進行實時在線監測。當絕緣水平下降，系統能夠提前預警，防止事故進一步擴大。

企業配電系統作為生產運行的核心保障，其安全性直接關系到設備的可靠運行和人員生命安全。IT系統（不接地系統）因其接地電流小、對地短路不致中斷供電而被廣泛應用于礦山、冶金、化工、船舶、電力應急供電等關鍵場所。然而，由于系統不接地，發生接地故障時故障電流較小，不易被傳統保護裝置察覺，易引發設備絕緣劣化、二次故障甚至電氣火災。因此，配備絕緣監測裝置勢在必行。

二、工業絕緣監測方案

2.1硬件組成

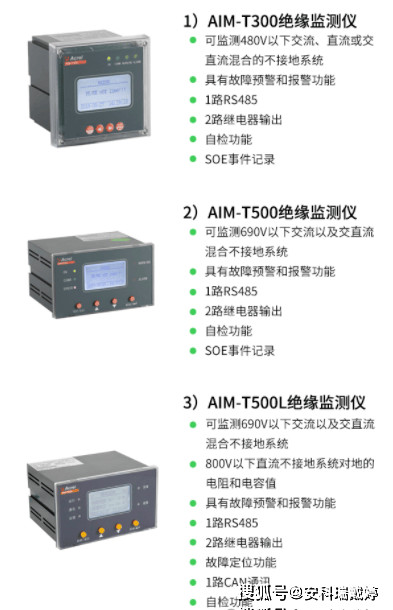

安科瑞工業IT系統絕緣監測裝置包含以下核心模塊：

AIMT500L絕緣監測儀：實時監測系統對地絕緣阻值、電容值，故障時輸出報警并上傳至后臺。

ASG200信號發生器：用于發生絕緣故障定位信號，配合故障定位儀查找故障點。

AIL200系列絕緣故障定位儀：根據信號響應快速識別故障支路，提升故障排查效率。

AKH0.66L系列互感器：采集支路信號用于定位。

2.2 主要功能

實時預警機制

絕緣監測儀可實時檢測配電系統與地之間的電阻值及等效電容，一旦絕緣電阻低于設定閾值立即報警，提發現隱患，避免電氣事故。

快速故障定位

傳統排查需逐一斷電測試，耗時且影響生產。安科瑞系統通過信號發生器與故障定位儀協同工作，迅速鎖定問題回路，無需大范圍停電。

支持復雜環境

系統適用于礦山高濕高溫、船舶震動頻繁、化工區易爆氣體等環境，設備抗干擾能力強，可靠性高。

可視化遠程管理

配合安科瑞Acrel-EIOT平臺，運維人員可遠程查看各回路絕緣狀態、報警記錄、運行曲線及事件歷史，便于分析與追溯。

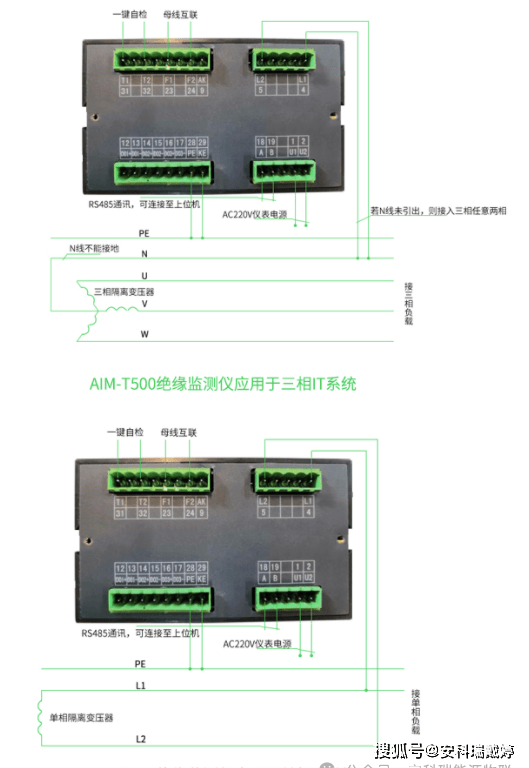

三、接線與安裝

四、應用場景

五、案例

5.1 礦井配電系統

礦井配電系統

如云南某金屬礦項目在1228m、1080m等中斷設置絕緣監測點，通過AIMT500L與AIL200實現礦井各采掘段低壓配電系統的全天候監控，大提升了礦區電力系統安全等。

5.2 船舶岸電系統

某散貨輪船項目部署6套絕緣監測系統覆蓋主配電、應急供電及廚房配電，保障船舶在靠港或海上航行期間的供電安全。

5.3 UPS系統后備電源

福建某電站UPS出線設置絕緣監測裝置，確保關鍵時刻供電不被意外絕緣故障干擾，實現真正的不間斷安全供電。

六、結語

企業在追求智能化、安全化用電管理的道路上，絕緣監測裝置已成為配電系統中的“哨兵”。安科瑞的工業絕緣監測解決方案憑借其可靠的硬件的故障響應能力和通訊技術，正逐步成為各類高危用電場所的標準配置。未來，隨著工業數字化升，該技術將在更多企業中發揮關鍵作用，為電力安全保駕護航。
