LM2664 CMOS 電荷泵電壓轉換器可反相 1.8 V 至 5.5 V 至相應的負電壓 ?1.8 V 至 ?5.5 V。該設備使用兩個 低成本電容器，可提供高達 40 mA 的輸出電流。
*附件：lm2664.pdf

LM2664 在 160kHz 振蕩器頻率下工作，以降低輸出電阻和 電壓紋波。工作電流僅為 220 μA（工作效率大于 91% LM2664 在大多數負載下）和 1 μA 典型關斷電流下，可提供理想的性能 電池供電系統。

特性

• 反轉輸入電源電壓
• 6引腳SOT-23封裝
• 12 Ω典型輸出阻抗
• 40 mA 時 91% 典型轉換效率
• 1μA典型關斷電流

參數

方框圖

?1. 核心功能?
LM2664是一款CMOS電荷泵電壓轉換器，可將1.8V至5.5V的正輸入電壓轉換為對應的負電壓（-1.8V至-5.5V），最大輸出電流40mA。其特點包括：

• ?高效率?：典型轉換效率91%（40mA負載時）
• ?低功耗?：工作電流僅220μA，關斷電流1μA
• ?緊湊封裝?：6引腳SOT-23（2.9mm×1.6mm）
• ?低輸出阻抗?：典型值12Ω

?2. 關鍵參數?

• ?輸入電壓范圍?：1.8V–5.5V
• ?輸出電流能力?：≤40mA
• ?振蕩頻率?：160kHz（降低輸出紋波）
• ?工作溫度?：-40°C至85°C
• ?絕對最大耐壓?：5.8V（V+至GND）

?3. 典型應用?

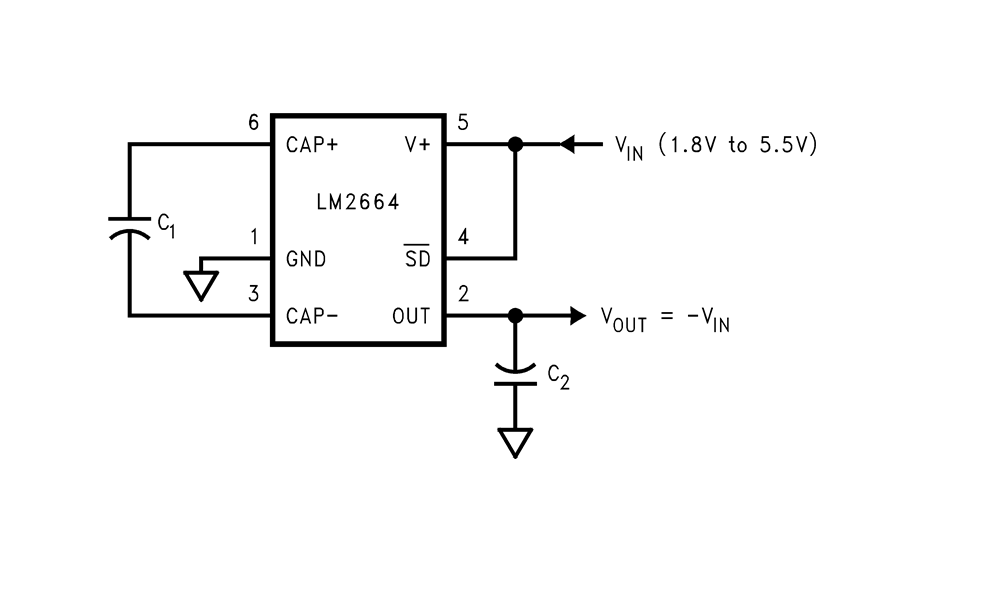

• ?電壓反轉器?：基礎電路僅需2個外部電容（見圖11）
• ?并聯擴展?：多器件并聯可降低輸出阻抗（公式3）
• ?級聯升壓?：多級串聯實現更高負壓（如-10V，圖13）
• ?組合應用?：同時生成正倍壓和負壓（圖14）
• ?穩壓設計?：搭配LP2980實現可調負壓輸出（圖15）

?4. 設計要點?

• ?電容選擇?：推薦低ESR電容（如OS-CON、陶瓷電容）以優化效率和紋波
• ?布局規范?：
  • 輸入/輸出電容盡量靠近引腳
  • 飛跨電容（C1）需短路徑連接CAP+/CAP-
• ?輸出特性?：
  • 輸出阻抗公式：ROUT ≈ 4×ESR_C1 + ESR_C2 + RSW（公式1）
  • 紋波電壓與C2的ESR和容量成反比（公式2）

?5. 附加功能?

• ?關斷模式?：SD引腳接GND時進入關斷（電流1μA），正常工作時接V+
• ?保護機制?：OUT引腳可耐受1秒對GND短路（溫度≤85°C）

?6. 文檔結構?
包含特性說明、電氣參數、典型曲線、應用電路、布局示例及封裝信息，適用于電池供電設備（如手機、PDA）、運放電源等場景。
