LM2660 CMOS 電荷泵電壓轉換器是一款多功能非穩壓開關 電容器逆變器或倍增器。LM2660 在 1.5V 至 5.5V 寬電源電壓下工作，使用 兩個低成本電容器，可提供 100 mA 的輸出電流，而不會產生與成本、尺寸和 EMI 相關的問題 到基于電感器的轉換器。工作電流僅為 120 μA，工作效率 LM2660 在大多數負載下超過 90%，為電池供電系統提供理想的性能。 LM2660 器件可以直接并聯運行，以降低輸出阻抗，從而提供更多 給定電壓下的電流。
*附件：lm2660.pdf

FC（頻率控制）引腳在標稱 10kHz 或 80kHz 振蕩器之間進行選擇 頻率。通過在OSC引腳上添加一個外部電容器，可以降低振蕩器頻率。 此外，OSC 引腳可用于驅動具有高達 150 kHz 的外部時鐘的 LM2660。通過 這些方法、輸出紋波頻率和諧波都可以被控制。

此外，LM2660 可以配置為精確分頻正輸入電壓 對半。在此模式下，可以使用高達 11 V 的輸入電壓。

特性

• 反轉或加倍輸入電源電壓
• 窄SOIC和VSSOP封裝
• 6.5-Ω典型輸出電阻
• 100 mA 時 88% 典型轉換效率
• 可選振蕩器頻率：10 kHz/80 kHz
• 可選外部振蕩器輸入

參數

方框圖

?1. 產品概述?
LM2660 是一款多功能CMOS開關電容電壓轉換器，支持? 電壓反相（1.5V-5.5V輸入） ?和? 電壓倍增（2.5V-5.5V輸入） ?功能，無需電感即可提供高達100mA輸出電流。其特點包括：

• 低靜態電流（120μA）和高轉換效率（典型值88% @100mA）
• 可選振蕩器頻率（10kHz/80kHz）或外部時鐘輸入（最高150kHz）
• 窄體SOIC和VSSOP封裝，適用于便攜式設備

?2. 關鍵特性?

• ?輸出電阻?：6.5Ω（典型值）
• ?效率?：>90%（多數負載條件下）
• ?并聯能力?：多器件并聯可降低輸出阻抗
• ?工作模式?：支持反相、倍增及分壓（輸入電壓最高11V）

?3. 應用場景?

• 筆記本電腦、手機、醫療儀器
• 運放電源、接口電源

?4. 設計要點?

• ?電容選擇?：低ESR電容（如鉭電容或陶瓷電容）可優化效率和輸出紋波
• ?布局建議?：縮短輸入/輸出電容與器件的距離以減少寄生電感
• ?擴展功能?：

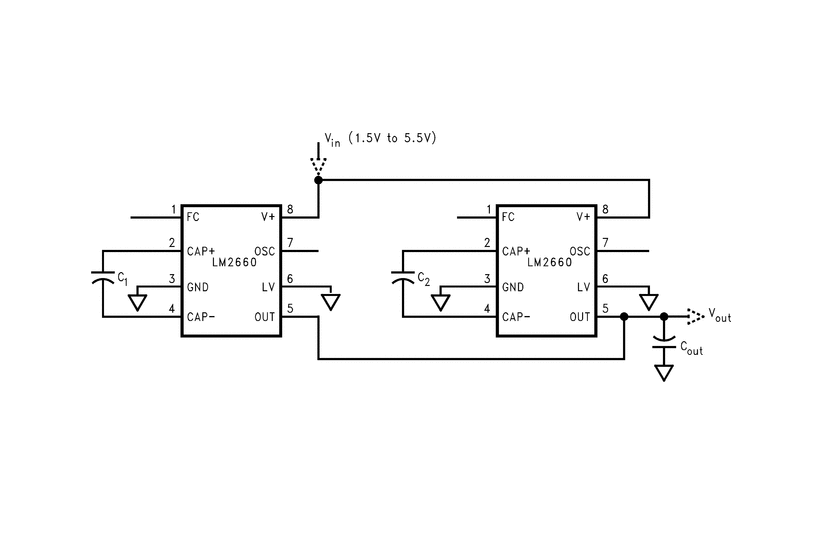

  • 并聯：降低輸出阻抗（公式：Rout_total = Rout_single / N）
  • 級聯：生成更高電壓（如-3VIN或+3VIN）
  • 搭配LDO（如LP2951）實現穩壓輸出

?5. 電氣參數?

• ?輸入電壓范圍?：
  • 反相模式（LV=GND）：1.5V-5.5V
  • 倍增模式：2.5V-5.5V
• ?輸出電流?：100mA（溫度≤85℃時）
• ?振蕩器頻率?：10kHz（FC懸空）或80kHz（FC=V+）

?6. 封裝與訂購信息?

• ?封裝類型?：8引腳SOIC（4.9mm×3.91mm）、VSSOP（3mm×3mm）
• ?訂購型號?：含LM2660M（SOIC）、LM2660MM（VSSOP）等選項

?7. 注意事項?

• 啟動時需注意LV引腳配置（輸入<3.5V時需接地）
• 倍增模式下禁止使用外部時鐘驅動OSC引腳
