今天的內容是：使用樹莓派和OpenCV實現手部識別與手勢控制

如果大家對這個專題感興趣，記得關注樹莓派開發者，這樣你將會第一時間收到我們的內容更新通知。

考驗?zāi)阌⒄Z聽力的時候到了，你可以選擇觀看視頻演示。

[更新——在OPEN-CV與新版樹莓派“Bullseye”操作系統完全兼容之前，我強烈建議現階段將先前的樹莓派“Buster”操作系統刷寫到Micro-SD卡上，以配合本指南使用——官方“Buster”鏡像下載鏈接在下方]

如何將舊的“Buster”樹莓派系統刷寫到Micro-SD卡上：

https://core-electronics.com.au/guides/raspberry-pi/flash-buster-os-pi/

官方“Buster”鏡像：

https://downloads.raspberrypi.org/raspios_armhf/images/raspios_armhf-2021-05-28/

是時候使用人工智能和計算機視覺技術，實現實時多手部識別、手指分割和手勢識別了。你是否曾希望自己的樹莓派4B能夠?qū)崟r識別你雙手手指的每個關節？或者用手勢發送指令？又或者進行手部關鍵點檢測或手部姿態檢測？那么，本頁正是你需要的。

按照本指南操作，你將確切知道如何實現這些功能，從而在創客世界中搭建一個適合自己項目的類似系統（即使你是虛擬主播也沒問題）。本指南內容如下：

所需材料

初始設置與安裝流程

手部跟蹤功能腳本

手指計數與手指上下識別腳本

后續方向（GPIO控制及其他應用）

在樹莓派“Buster”操作系統上安裝Open-CV

腳本下載

機器學習和深度學習從未如此觸手可及，本指南將對此進行演示。本系統將使用Open-CV，特別是CVzone。這是一個強大的資源庫，有助于解決實時計算機視覺和圖像處理問題。下圖展示了在樹莓派“Buster”操作系統上運行手部跟蹤軟件的情況，使用的是樹莓派4B、高質量攝像頭模塊和鏡頭。

在本頁底部，你可以找到將Open-CV安裝到樹莓派上的流程。本系統將使用MediaPipe進行實時手部識別，該工具在運行時會使用TensorFlow Lite委托進行硬件加速（本指南一應俱全?。＿€有其他類型的手勢識別技術也可用于樹莓派4B。例如，你還可以使用Pytorch、Haar級聯或YOLO/YOLOv2軟件包進行手部識別或手勢識別，但本指南中使用的MediaPipe數據集和系統要優越得多。本指南中探索的所有腳本都將使用Python編程語言。

所需材料

以下是讓本系統快速運行起來所需的組件列表。

樹莓派4B（樹莓派提供的額外計算能力對這項任務非常有幫助，但此設置也適用于樹莓派3B，只是速度會稍慢一些）

樹莓派高質量攝像頭和攝像頭鏡頭（你也可以使用樹莓派官方攝像頭模塊V2）

Micro SD卡

電源

顯示器

HDMI線

鼠標和鍵盤

初始設置與安裝流程

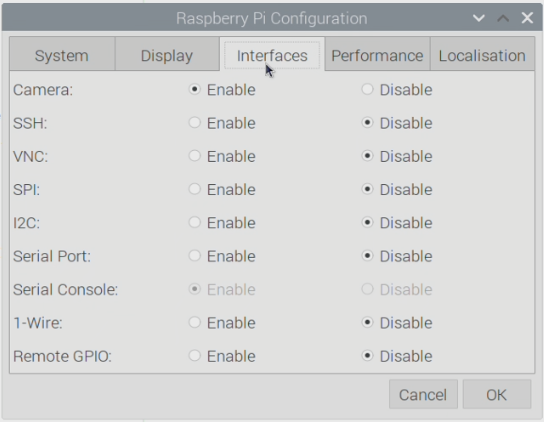

將樹莓派作為臺式電腦連接，接上顯示器、鼠標和鍵盤。確保樹莓派攝像頭已正確安裝在插槽中，且排線方向正確，然后開始下面的Open-CV安裝流程。完成后，你將在全新版本的樹莓派“Buster”操作系統上安裝好Open-CV。然后打開樹莓派配置菜單（通過左上角的菜單找到，然后滾動到偏好設置），在接口選項卡下啟用攝像頭。啟用后，重啟樹莓派以使更改生效。設置位置見下圖。

完成上述步驟后，下一步是使用屏幕左上角的黑色按鈕打開一個新的終端。下面展示了在樹莓派“Buster”桌面上打開終端的樣子，圖中有一個大箭頭指向點擊鼠標打開終端的圖標。

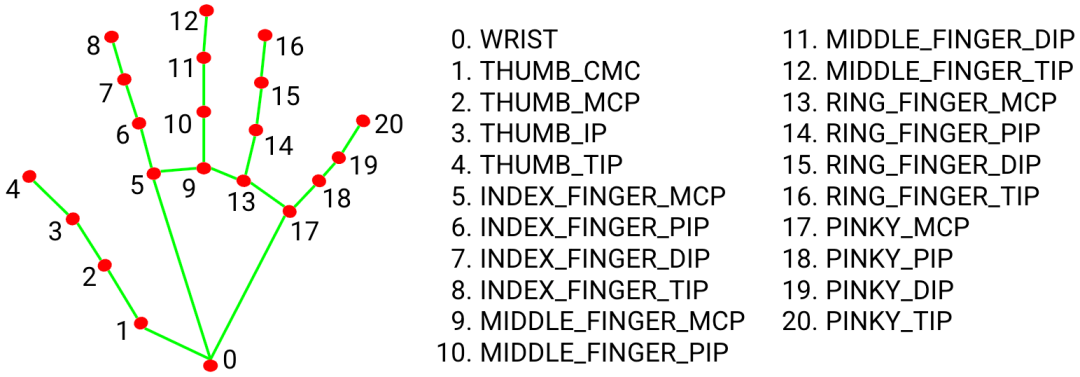

現在，我們將在終端窗口中逐行輸入以下命令，以安裝必要的軟件包。當需要你繼續安裝這些軟件包時，請按鍵盤上的 | Y | 鍵。我們將在此安裝的最重要的軟件包是MediaPipe。它有專門適用于樹莓派4和樹莓派3的軟件包，你可以將兩者都安裝到系統中。這些命令將為我們提供MediaPipe軟件包。關于MediaPipe為手部識別提供的功能，請參見下文圖片，該軟件包能夠識別、定位雙手上的每個關節，并為每個關節提供一個唯一的編號。

sudopip3 install mediapipe-rpi3sudo pip3 install mediapipe-rpi4sudo pip3 install gttssudo apt install mpg321

故障排除補充：如果你遇到此兼容性問題 | RuntimeError: module compiled against API version 0xe but this version of numpy is 0xd |，請在終端中輸入以下命令進行修復

sudo pip install numpy--upgrade--ignore-installedsudo pip3 install numpy--upgrade--ignore-installed

手部跟蹤功能腳本

完成上述步驟后，我們開始進入正題。下面是我們將用于啟動手部跟蹤系統的腳本。運行該腳本時，它將通過計算機視覺識別面前的任何手部，然后使用機器學習在識別出的手部上方繪制手部框架。腳本有完整的注釋，因此你可以理解每個部分的作用和目的。在下面的下載部分中找到名為 | Simple-Hand-Tracker.py | 的腳本。復制、粘貼、保存并運行下面的腳本，或在Thonny IDE中運行下載的腳本。Thonny IDE只是我偏好的Python解釋器軟件，它默認安裝在樹莓派操作系統中，你可以使用任何你喜歡的軟件。

#Import the necessary Packages for this software to runimportmediapipeimportcv2#Use MediaPipe to draw the hand framework over the top of hands it identifies in Real-TimedrawingModule = mediapipe.solutions.drawing_utilshandsModule = mediapipe.solutions.hands#Use CV2 Functionality to create a Video stream and add some valuescap = cv2.VideoCapture(0)fourcc = cv2.VideoWriter_fourcc('m','p','4','v')#Add confidence values and extra settings to MediaPipe hand tracking. As we are using a live video stream this is not a static#image mode, confidence values in regards to overall detection and tracking and we will only let two hands be tracked at the same time#More hands can be tracked at the same time if desired but will slow down the systemwithhandsModule.Hands(static_image_mode=False, min_detection_confidence=0.7, min_tracking_confidence=0.7, max_num_hands=2)ashands:#Create an infinite loop which will produce the live feed to our desktop and that will search for hands whileTrue: ret, frame = cap.read() #Unedit the below line if your live feed is produced upsidedown #flipped = cv2.flip(frame, flipCode = -1)
#Determines the frame size, 640 x 480 offers a nice balance between speed and accurate identification frame1 = cv2.resize(frame, (640,480))
#Produces the hand framework overlay ontop of the hand, you can choose the colour here too) results = hands.process(cv2.cvtColor(frame1, cv2.COLOR_BGR2RGB))
#In case the system sees multiple hands this if statment deals with that and produces another hand overlay ifresults.multi_hand_landmarks !=None: forhandLandmarksinresults.multi_hand_landmarks: drawingModule.draw_landmarks(frame1, handLandmarks, handsModule.HAND_CONNECTIONS)
#Below is Added Code to find and print to the shell the Location X-Y coordinates of Index Finger, Uncomment if desired #for point in handsModule.HandLandmark:
#normalizedLandmark = handLandmarks.landmark[point] #pixelCoordinatesLandmark= drawingModule._normalized_to_pixel_coordinates(normalizedLandmark.x, normalizedLandmark.y, 640, 480)
#Using the Finger Joint Identification Image we know that point 8 represents the tip of the Index Finger #if point == 8: #print(point) #print(pixelCoordinatesLandmark) #print(normalizedLandmark)
#Below shows the current frame to the desktop cv2.imshow("Frame", frame1); key = cv2.waitKey(1) &0xFF
#Below states that if the |q| is press on the keyboard it will stop the system ifkey ==ord("q"): break

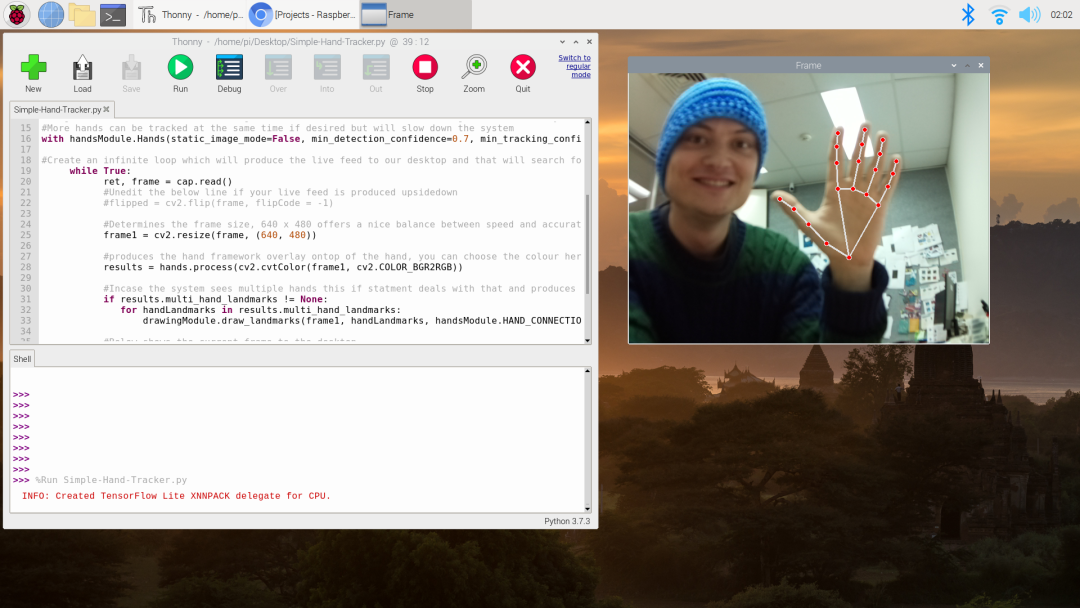

因此，只要你運行該腳本（在Thonny IDE中按大的綠色運行按鈕），它就會打開一個新窗口并啟動手部識別。此腳本可容納兩只手，但如果你愿意，可以修改腳本以容納更多手部。請參見下圖。

手指計數與手指上下識別腳本

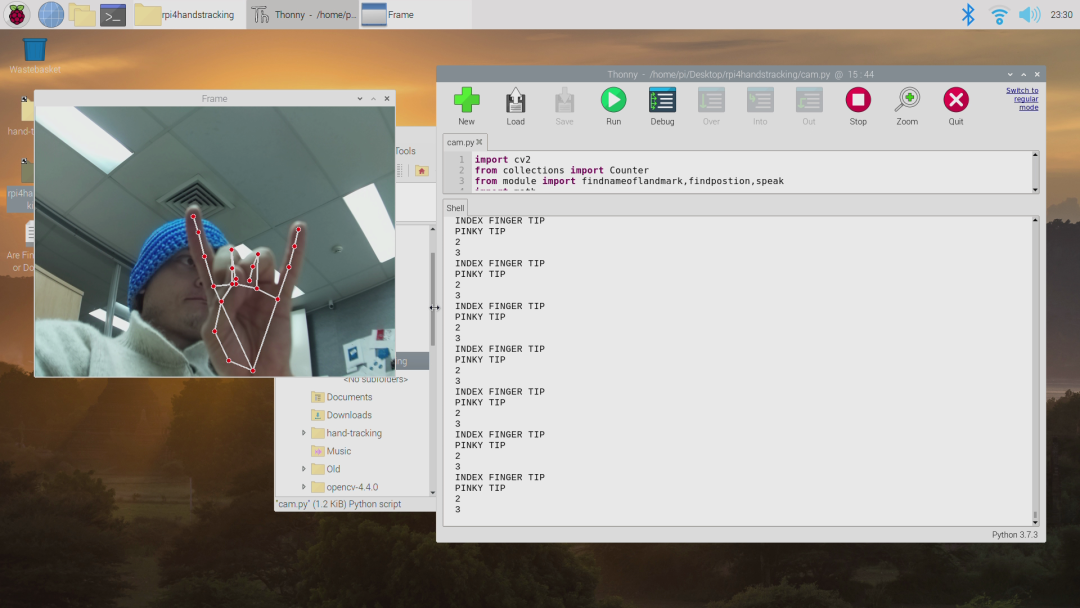

接下來的自然步驟是在上述腳本中添加代碼，使其能夠知道我們何時有手指抬起/放下，并統計抬起/放下的手指總數。在本頁底部下載此腳本。解壓下載的腳本到桌面后，你將看到有完整注釋的腳本 | Are Fingers Up or Down.py | 和 | module.py |。運行第一個主腳本時，請確保 | module.py | 在同一目錄中。此 | Are Fingers Up or Down.py | 腳本與上面的腳本非常相似，但還將提供手指總數（抬起和放下）以及每個手指是抬起還是放下的具體細節。此信息將打印到外殼中。請參見下圖，右鍵單擊并將其在新窗口中打開以查看全尺寸圖像（如果需要）。注意，已識別出食指和小指是抬起的。另外，有2根手指是抬起的，3根手指是放下的。

這非常有用，因為我們可以據此擴展功能，使用抬起/放下的手指或手勢（如搖滾手勢）來控制GPIO引腳。就目前而言，此計數適用于單只手，但可以修改代碼以適用于多只手。

另外，作為一個彩蛋，我添加了一個小型文本轉語音功能。每當你在腳本運行時按鍵盤上的 | q | 鍵，一個悅耳的機器人女士聲音就會告訴你抬起和放下的手指數量。所有代碼都有完整注釋，以幫助理解。

后續方向（GPIO控制及其他應用）

自然，接下來的步驟是使用此代碼控制GPIO引腳。我之前曾使用有趣的輸入（如面部識別、速度識別或NFC標簽）進行過伺服控制、LED燈控制和LED矩陣控制，但這次讓我們從控制一組伺服開始。本節中討論的所有腳本均可在本文底部下載。

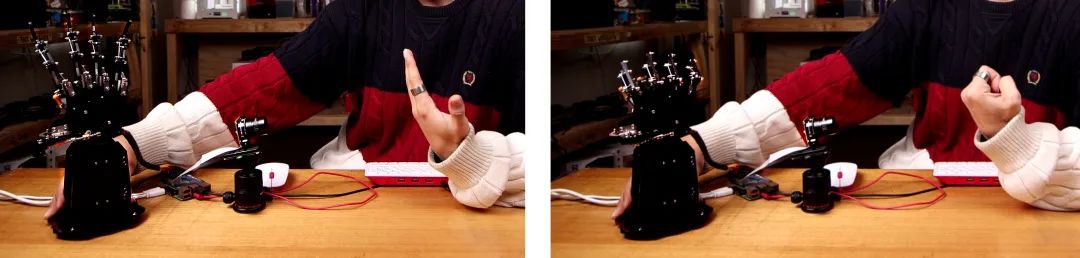

包含的代碼 | Are Fingers Up Servo Control.py | 中，我特別標注了修改之前腳本以添加此功能的位置。只需添加幾行代碼，你的樹莓派單板計算機就可以變成一個手勢激活系統。這非常令人興奮！在我的案例中，我將其連接到了一個機械手上，該機械手由5個伺服為每個指尖提供動力。這些伺服都連接到一個直接安裝在樹莓派頂部的Adafruit 16通道伺服HAT上。這個HAT（硬件附加在頂部）是控制樹莓派多個伺服的最簡單方法。當我在樹莓派攝像頭前抬起手指并運行代碼時，它會抬起機械手的手指。請參見下圖。此外，Garry創建了一個出色的仿生樂高手，他擴展了此代碼并使用了樹莓派Build HAT。

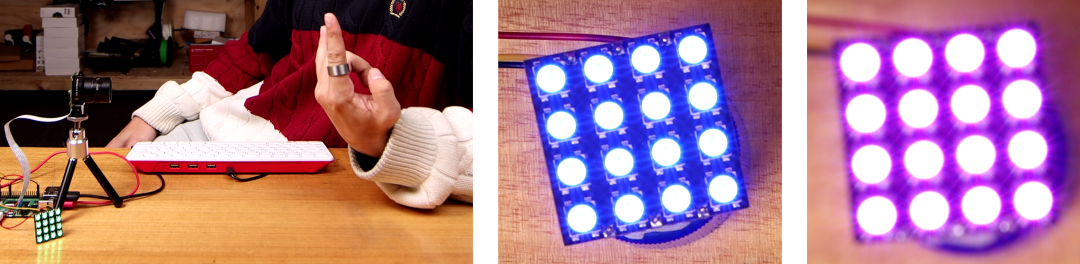

在可下載的腳本中，你還可以找到 | Glowbit-Gesture-Control.py |。如果你然后像此指南一樣將一個Glowbit Matrix 4x4連接到樹莓派上，你將創建一個手勢控制燈光系統。請參見下面的操作。根據你向攝像頭展示的手指數量，矩陣將顯示不同的顏色。只需在上一個腳本中添加很少的額外代碼即可實現此功能，并且已添加完整注釋。

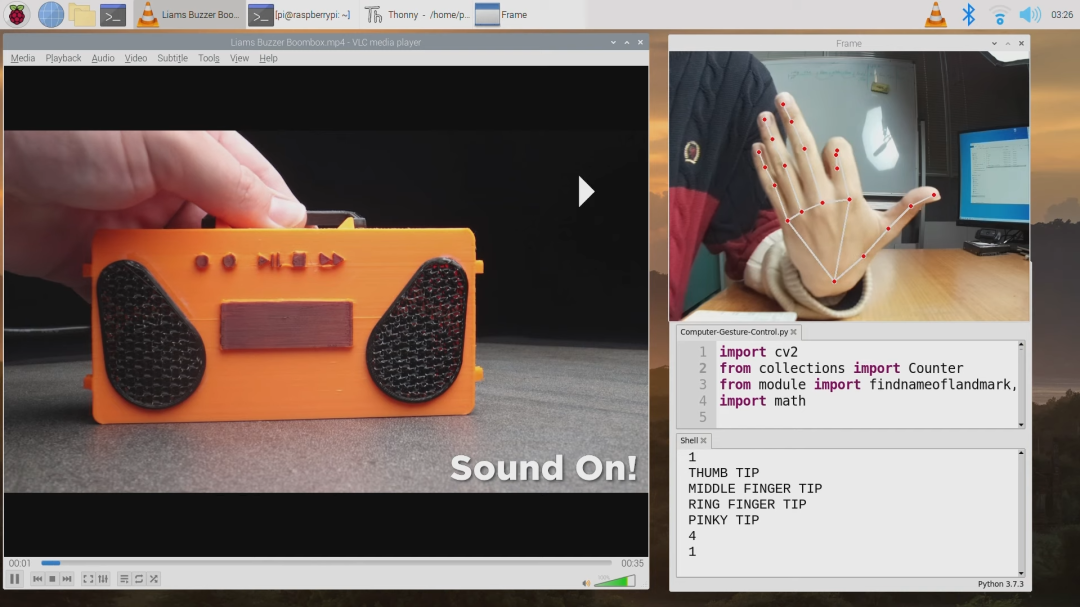

這種手勢控制不僅可以用于控制硬件，還可以用于控制軟件。舉個簡單的例子，打開 | Computer-Gesture-Control.py |，我在其中編寫了通過手勢命令啟動和暫停視頻、控制聲音以及關閉設備的功能。如果你放下1根手指，它將播放媒體。如果你放下2根手指，它將暫停媒體。然后，放下3根手指將打開聲音，放下4根手指將靜音。請參見下圖，VLC開始播放是通過相鄰的手勢啟動的。

如果你繼續朝這個方向編碼，你可以輕松地根據提供的手勢控制YouTube視頻的播放、暫停、快進和點贊。限制只取決于你的想象力！

在樹莓派“Buster”操作系統上安裝Open-CV

以下是讓樹莓派安裝Open-CV以實現上述手部識別的詳細流程。很快，我將創建一個腳本/單獨的教程來簡化此流程。打開一臺運行在Micro-SD卡上的全新樹莓派“Buster”操作系統的樹莓派4B，并將系統連接到互聯網。

通過按下左上角的終端按鈕打開終端。將每個命令復制并粘貼到樹莓派的終端中，按Enter鍵，并等待其完成后再執行下一個命令。如果提示“你想繼續嗎？（y/n）”，請按Y鍵，然后按Enter鍵繼續。

sudo apt-getupdate&&sudo apt-getupgrade

在運行下一組命令之前，我們必須先擴展交換文件。為此，在終端中輸入以下行。

sudo nano /etc/dphys-swapfile

將 CONF_SWAPSIZE = 100 更改為 CONF_SWAPSIZE=2048。完成此操作后，按Ctrl-X、Y，然后按Enter鍵保存這些更改。此更改只是暫時的，完成此操作后你應該將其改回。為了使這些更改生效，我們必須通過向終端輸入以下命令來重啟交換文件。然后，我們將像往常一樣繼續輸入終端命令。

sudo apt-get install build-essential cmake pkg-configsudo apt-get install libjpeg-dev libtiff5-dev libjasper-dev libpng12-devsudo apt-get install libavcodec-dev libavformat-dev libswscale-dev libv4l-devsudo apt-get install libxvidcore-dev libx264-devsudo apt-get install libgtk2.0-dev libgtk-3-devsudo apt-get install libatlas-base-dev gfortransudo pip3 install numpywget -O opencv.zip https://github.com/opencv/opencv/archive/4.4.0.zipwget -O opencv_contrib.zip https://github.com/opencv/opencv_contrib/archive/4.4.0.zipunzip opencv.zipunzip opencv_contrib.zipcd~/opencv-4.4.0/mkdirbuildcdbuildcmake -D CMAKE_BUILD_TYPE=RELEASE \ -D CMAKE_INSTALL_PREFIX=/usr/local \ -D INSTALL_PYTHON_EXAMPLES=ON \ -D OPENCV_EXTRA_MODULES_PATH=~/opencv_contrib-4.4.0/modules \ -D BUILD_EXAMPLES=ON ..make -j $(nproc)

此 | make | 命令將需要超過一個小時來安裝，并且不會有任何關于還需多長時間的指示。它也可能會凍結顯示器。請耐心等待，它會正常工作的。一旦完成，你就完成了大部分工作。如果它在任何時候失敗，你會收到類似 | make: *** [Makefile all] Error 2 | 的消息，只需重新輸入并執行上面的 | make -j $(nproc) | 行。不要害怕，它會記住已經完成的所有工作，并從停止的地方繼續。一旦完成，我們將繼續輸入終端命令。

sudomake install && sudo ldconfigsudo reboot

腳本下載

以下是運行上述示例所需的所有代碼。這些代碼都有完整注釋，因此你可以輕松理解并修改它們，以滿足你的需求。

https://core-electronics.com.au/media/kbase/527/Code-For-Hand-Identification-Media-Pipe-new.zip
