Mini LED solution

Mini LED方案

致力成為差異化

顯示領域中全鏈路方案的領先者

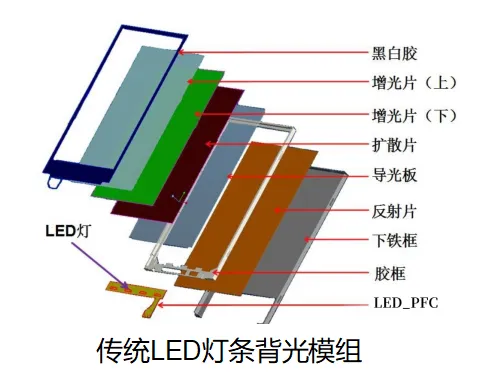

TFT-LCD顯示器的構成

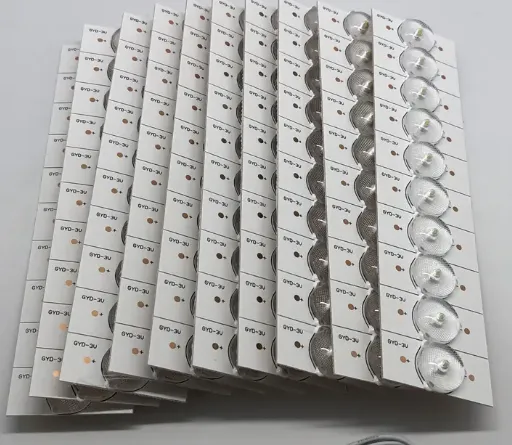

首先，我們首先明確一點，LED和IPS不是同一范疇的東西。LED 是一種背光技術，IPS、VA這類是面板技術。顯示器的構成可以簡單理解為背光+面板(液晶玻璃)+驅動板=顯示器。面板主要決定基礎特性，比如能不能達到4k，能不能達到240hz。驅動板一般和面板配合，由廠家調教，力圖使面板達到最優的效果，比如同一面板就有的顯示器能到240hz有的不能，背后就是驅動板決定的。背光就是決定顯示效果。使用的時候屏幕到底舒不舒服、亮不亮等、最大的影響因素是背光。

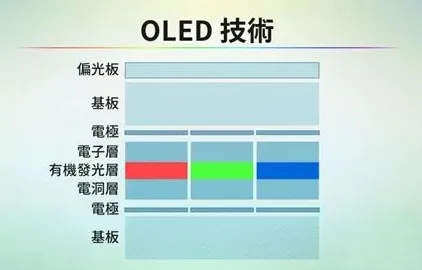

OLED定義

OLED叫做“有機發光二極體”(Organic Light-Emitting Diode)，OLED與LCD最大的差異在于自體發光，LCD需要LED背板和濾光片，而OLED能夠自體發光。

用一個通俗易懂的比喻來說，OLED的原理就好像給有機材料做“電刑”，陰極陽極一通電，有機材料就被“電得發光”。由于每個像素中的紅綠藍三原色點都可以被單獨的電壓所控制來發光，不需要大面積的背光作為屏幕的“亮源”，故這種技術也被稱為自發光技術。

OLED雖然呈現的畫面鮮艷、功耗低、可以彎曲，但有機材料會氧化所以壽命相對較短，也會出現色烙問題，加上成本高、技術含量高，目前大都適用于小屏幕，好比手機屏幕。

缺點：有機物損耗、壽命短。 PMW調光導致屏閃。

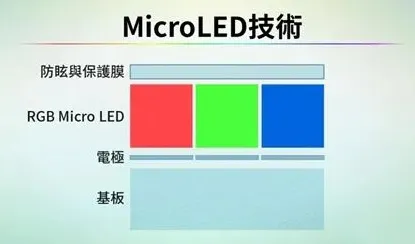

Micro LED

Micro LED是LED微縮化和矩陣化技術，簡單來說，就是將LED背光源進行薄膜化、微小化、陣列化，可以讓LED單元小于100微米，與OLED一樣能夠?qū)崿F(xiàn)每個圖元單獨定址，單獨驅動發光（自發光）。由于LED無機物的穩定性，讓色彩無論在使用多少時間后都可以保持一致性與穩定性，這一點是OLED所無法比擬的。同時Micro LED也兼顧顯示純黑色的特性，而且是像素級別的純黑色，這一點要比Mini LED的分區背光控制要來得更加直接和純粹。

Micro LED的優勢就是來自于它多達百萬級的微米LED，而難度也出現在這上面。目前，Micro LED主要有三個技術難點和問題，量子效率Droop效應（有效發光面有限、紅光LED效率低）、驅動能力匹配問題（需要高電流、低功耗的驅動材料）、巨量轉移問題（工藝要求高、精度要求高、成本高）。而最重要的問題就出現在巨量轉移問題上。

Mini LED

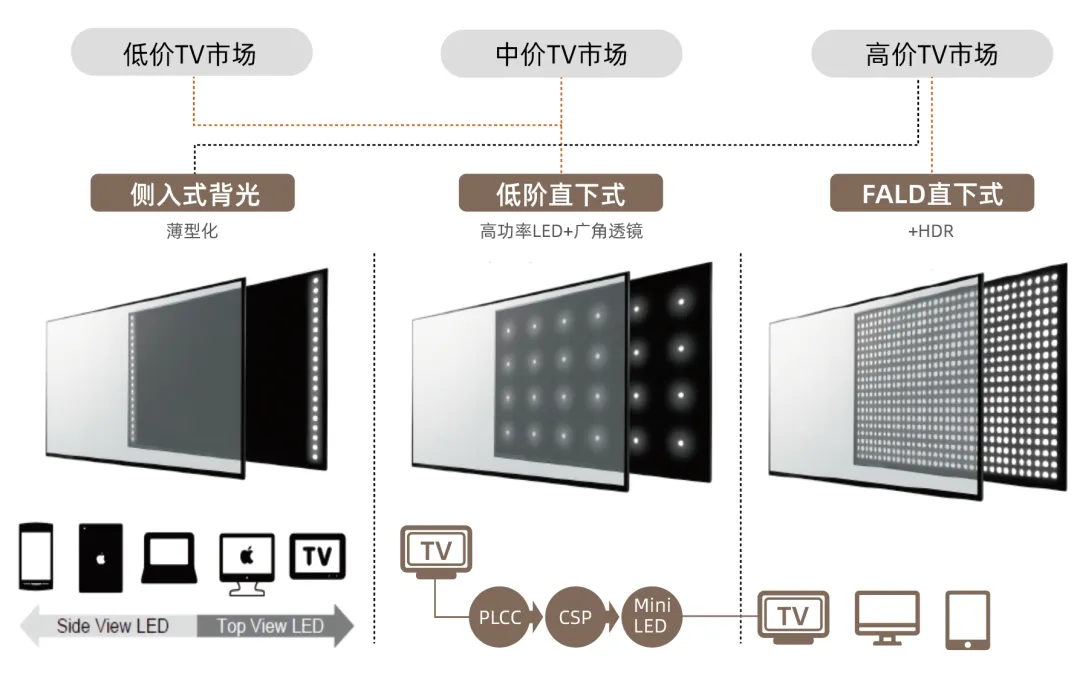

Mini LED又被稱為“亞毫米發光二極管”， 采用100~200微米級的 LED晶體，是傳統LED背光的改進版本。

Mini LED技術被認為是傳統LED和Micro LED之間的過渡技術，使用Mini LED能夠生產0.5-1.2毫米像素顆粒的顯示屏，顯示效果大大優于傳統LED屏幕。常見的Mini LED也基本都能通過HDR1000的認證，可實現局部2000尼特以上的最高亮度。 目前MiniLED一般指的是MiniLED液晶顯示模組。

LED像素間距介于[0.1mm, 2.5mm]一般稱為Mini-LED

其中LED像素間距[1.0mm,2.5mm]又稱為小間距LED

Mini-LED背光+LCD介紹：

原理介紹

Mini-LED + LCD顯示，可以實現OLED般純黑顯示，同時可以支持超高亮度，超高動態對比度，實現HDR

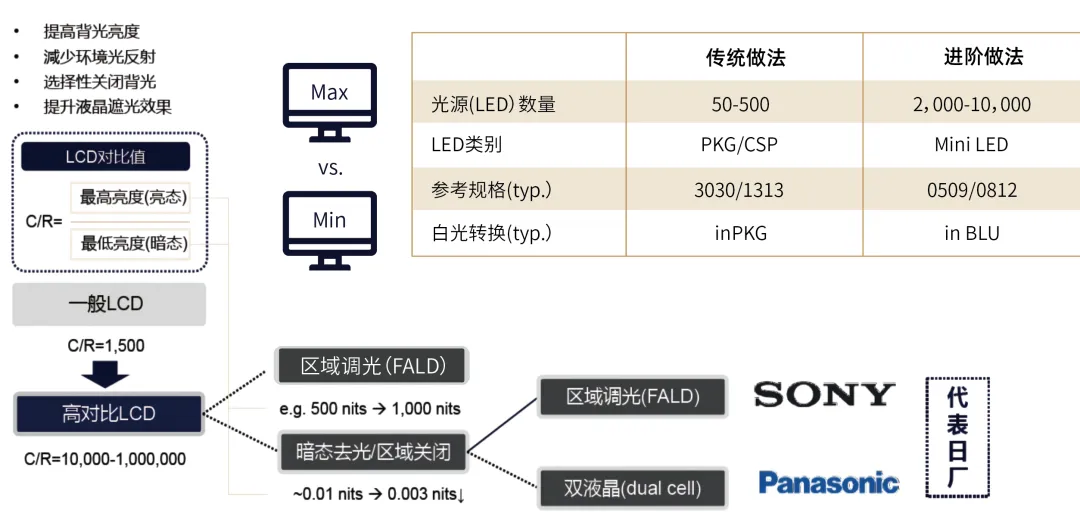

Mini LED對比普通LCD

對比OLED：更高的亮度，更高的可靠性，更長的壽命，更好的一體黑效果

對比傳統LCD：純黑的顯示，OLED般的顯示效果，無mura

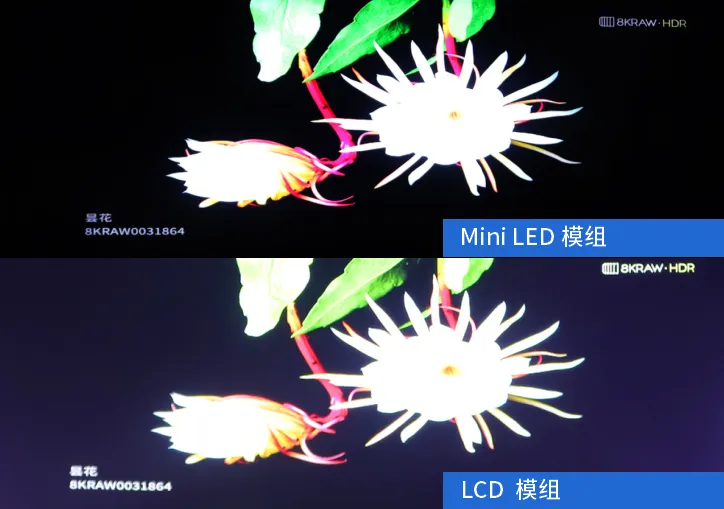

PS：如下是我司2組12.3寸對比平臺，同一信號源輸入

Mini-LED背光+LCD介紹：

技術挑戰

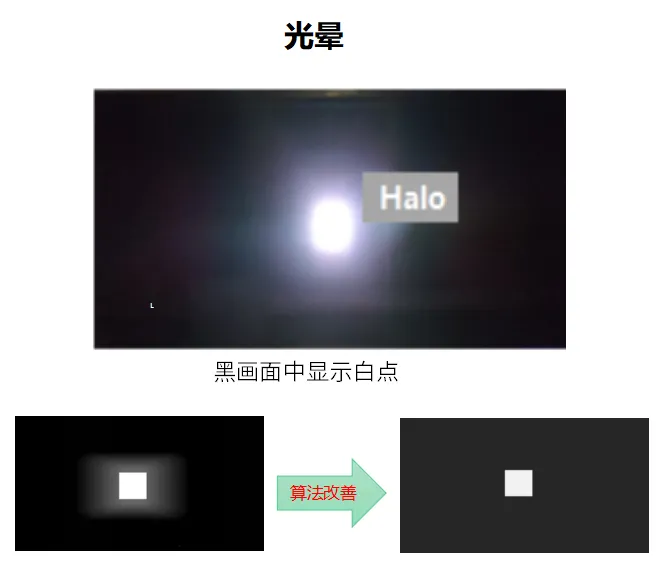

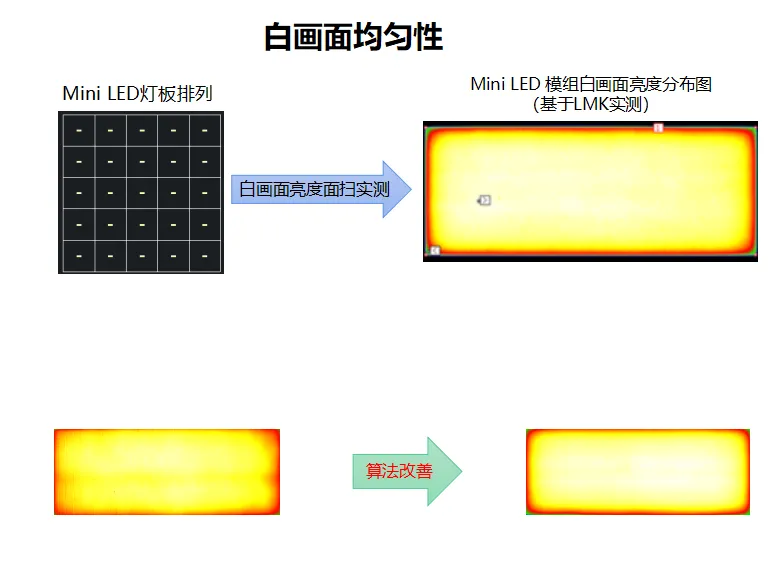

Mini-LED + LCD顯示的挑戰：光暈和白畫面均勻性

通過算法可以減輕，但是均無法徹底解決

我司技術優勢

整機PQ效果影響因素：

硬件因素：1. FOG/OC玻璃，2. QD膜等各種膜材，3. LED燈板，4.LED DRIVER IC

軟件因素：4. LD算法 5. Scaler/SOC 畫質水平

外部條件：6.專用光學檢測設備 7.PQ專家調教

技術優勢：

電子部分Total solution ，算法自有，可以根據客戶要求以及實際情況，定制開發和調試

1. 光暈可以調整（但影響對比度）

2. 分區數量，可以配合背光模組廠調整

3.調試過多款常見LED driver IC，AM/PM均支持，經驗豐富

4. scaler IC 專業畫質調試

5.上位機軟件的配合使用（需指定設備）

6. 總功率限制，延長壽命，減少熱量

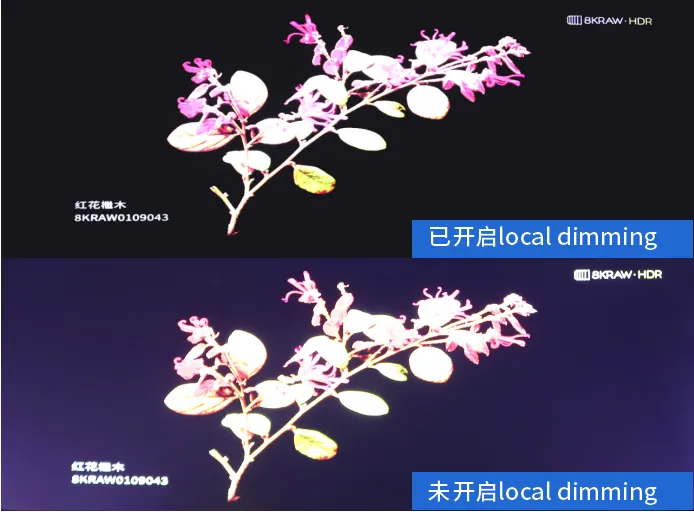

Lcoal Dimming

方案一（FHD及以下）

·整套方案代理，更快實現量產

·輸入接口豐富，輸出接口LVDS最高達1080P60Hz

·LED燈珠刷新率高不閃爍（可上1KHz左右刷新率）

·自研算法，不拖影，不斷更新；可根據實際情況，定制算法

·可選國產/非國產方案

1

Scaler IC作用

1.常規高清視頻輸入信號轉接成點屏信號 LVDS給我司專用芯片

2.視頻信號分辨率處理（Scaler up/Scaler down）

3.色彩分析處理 （HDR、Gamma等）

2

LED驅動IC的作用

1.接收MCU發送SPI控制數據

2.將控制數據轉化成驅動LED燈珠電流從而實現亮度控制

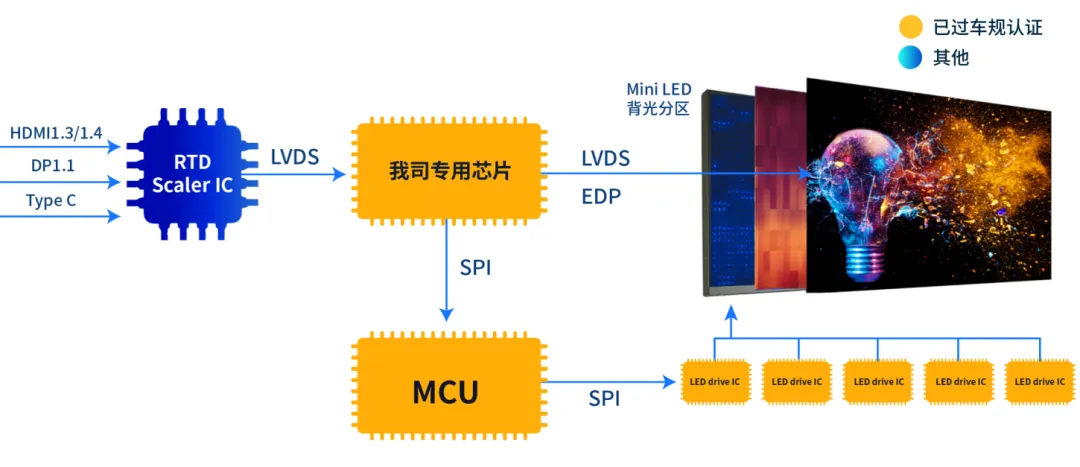

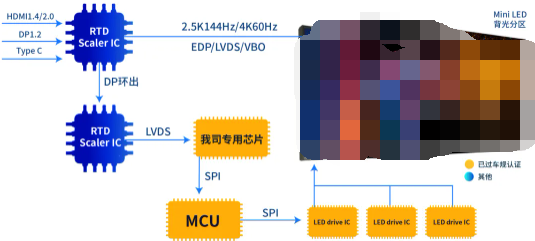

Lcoal Dimming

方案二（4K級）

?對比方案一，區別在于可點高于1080P的屏；對比用更貴的FPGA，成本更節省。

1

我司專業芯片作用

1.接收Scaler IC的LVDS信號

2.分析圖像色彩亮度，經過算法分析出對應LED燈珠的亮度數據通過SPI發送給MCU

2

MCU的作用

1.接收我司專用芯片發送的SPI控制數據

2.將SPI控制數據轉化成驅動LED燈珠電流數據從而實現亮度控制

3.映射對應的分區

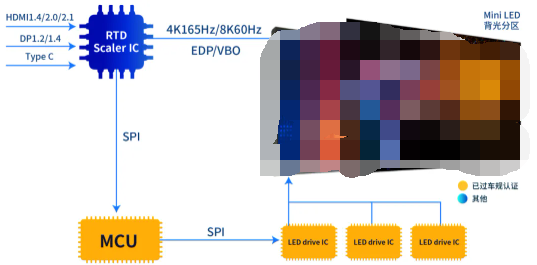

Lcoal Dimming

方案三（8K級）

?RTD Scaler IC自帶分區算法，框架清晰簡單.

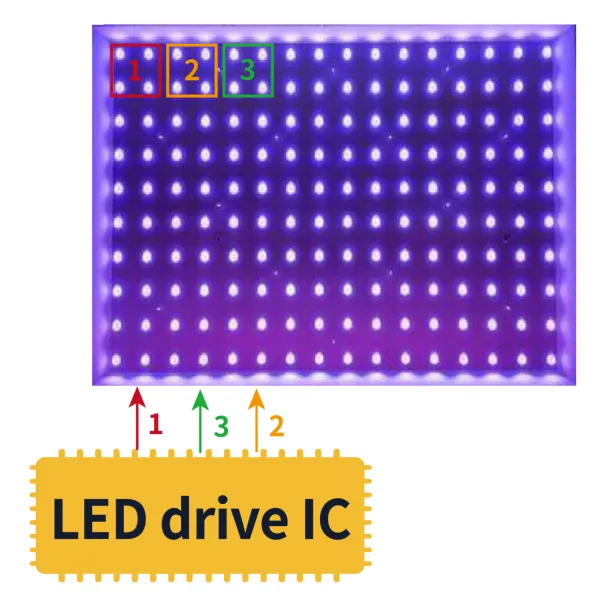

映射原理

我們假設

紅色框是第1個分區它由LED Drive IC的第1個通道控制，

黃色框是第2個分區它由LED Drive IC的第3個通道控制，

綠色框是第3個分區它由LED Drive IC的第2個通道控制，

因?yàn)镕PGA傳過來的亮度數據是1-100區對應LED Drive IC 1-100通道，所以需要MCU把 LED Drive IC通道2和3的數據調換，我們稱為映射。那么為什么不把2和3通道硬件調換，原因是燈板為了布線不得不調整順序。

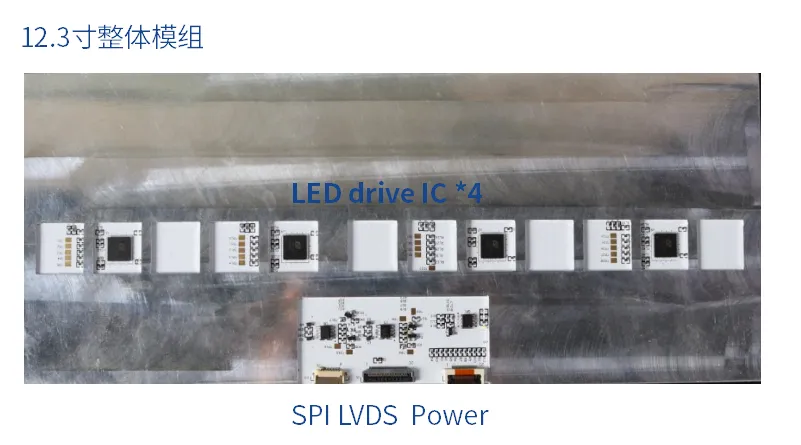

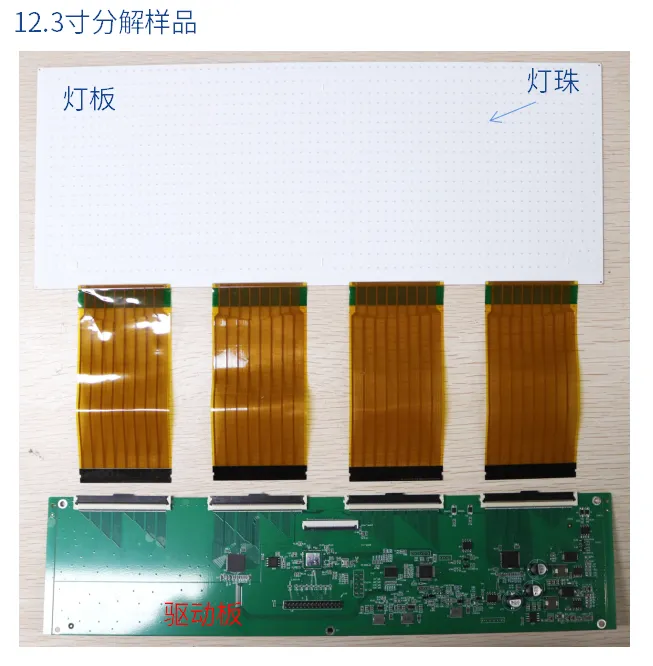

Mini LED燈板及模組

新龍鵬公司簡介

深圳市新龍鵬科技有限公司，成立十余年，總部位于美麗的創新之都深圳，同時在無錫、成都、長沙、香港設有分公司。目前公司員工超過百人，其中 70% 以上是來自全國各地的優秀研發人才。公司2016 年成為國家級高新技術企業，擁有多項發明專利，實用性專利以及軟件著作權。目前也是國家規上企業。

公司從成立開始，在顯示領域積累了大量的技術和經驗，形成了編解碼、網絡協議、全接口應用、信號轉換、色彩分析處理、屏幕驅動為主的六大核心技術模塊，成為國內極少數能提供完整差異化顯示領域中全鏈路的專業方案公司。

我們擁有雄厚的技術研發力量和綜合服務能力，為全球客戶和消費者提供極具競爭優勢的專業化、高性能、高整合、定制化的系統級解決方案和強有力的本地化技術服務。
