01 概述（安科瑞電氣工程師徐悅18702111076）

ADL200W/ADL400W系列外置互感器雙回路無線電能表，是專/為光伏并網、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的智能計量?jī)x表。

該系列產品具備Gao精度、小體積、快速響應、安裝便捷等優點，可實時監測并計量功率等電力參數，支持Modbus-TCP、http等通信協議，并通過WiFi、lora等方式與逆變器或能量管理系統（EMS）進行通信，實現防逆流、發電量調節、電池充放電管理等功能。

其雙向計量能力適用于戶用分布式光伏能量管理，廣泛應用于戶儲系統、光儲一體化系統、雙逆變器混合系統及陽臺光伏系統等場景，尤其適用于有防逆流需求的戶用光儲應用，具備相序自調整和無線通訊等多重優勢

02 產品特點

結構小巧

1P，18mm標準導軌式設計，支持一路單相、兩路單相、一路三相、兩路三相四種應用場景可選。

無線通訊

支持485和WF以及Lora通訊。

485支持Modbus RTU規約，一條數據讀取全部所需電參量。

WIFI通訊可支持ModbusTCP協議或Http協議，支持內置天線或外置天線可選。

Lora頻段為433MHZ。

插拔式電壓端子

電壓端子插拔方便安裝，端子接線采用按壓珈式固鬮懾定設計降低接線難度，提高/效率。

接線自適應調整

支持接線診斷，可識別異常接線情況，可與逆變器配合實現CT失效診斷、電壓電流錯相調整、電流反向調整。

電參量快速更新

實時捕捉電壓電流變化，50ms更新。

認證齊全

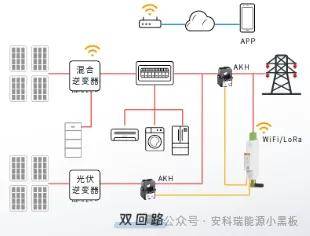

03 應用場景

04 技術參數
