圖1.基于GaN SBD的無源太赫茲相控陣芯片

隨著無線通信技術的發展，太赫茲波因超寬帶、高定向性和高分辨率等優勢，成為6G通信的重要頻譜資源。然而，頻率升高帶來的路徑損耗加劇和信號源輸出功率降低等問題，使系統對高精度、低損耗、大視場的波束控制器件提出嚴苛要求。

中國科學院蘇州納米技術與納米仿生研究所秦華團隊提出并研制了基于氮化鎵肖特基二極管(GaN SBD)的無源太赫茲相控陣芯片原型，其工作頻率為0.32 THz，陣列規模為32×25。這一芯片利用GaN SBD的高速變?nèi)萏匦詫?shí)現陣列天線諧振模式的動態調控，支持模擬和數字調相兩種工作模式。在0至210°的連續相位調節范圍內，平均插入損耗為5 dB，調制速率超過200 MHz，平均相位調節誤差為1.8°。

進一步，針對現有GaN晶圓材料的非均勻性和SBD工藝偏差導致陣元間相位調節存在偏差的問題，該團隊提出了基于差分進化的控制策略，使主瓣增益提升了4.2 dB，并有效抑制了旁瓣水平。在±45°掃描范圍內，波束增益為18 dBi?；谠撔酒?，團隊演示驗證了目標的跟蹤定位和信號的定向傳輸?shù)裙δ堋?/p>

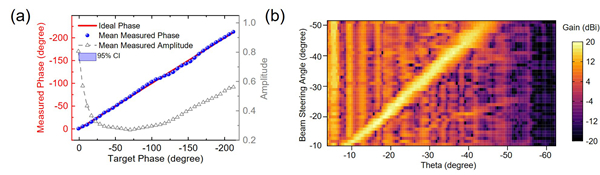

圖2. (a)芯片的相位調制精度測量結果，(b)遠場方向圖

研究結果以“A GaN Schottky Barrier Diode-Based Terahertz Metasurface for High-Precision Phase Control and High-Speed Beam Scanning”為題發表在?Advanced Materials?。論文第一作者為博士研究生于潤，通訊作者為秦華研究員。該研究工作得到了國家自然科學基金項目、江蘇省基礎研究計劃、蘇州市科技計劃項目、中國科學院青促會項目和國家重點研發計劃等資助支持。

蘇州納米所秦華團隊長期專注于氮化鎵基太赫茲器件研究，此前團隊已成功研制出多頻段太赫茲單元和陣列探測器模塊，本項研究工作為6G“通感一體化”的氮化鎵基太赫茲器件解決方案提供了新思路。
