01行業背景：

銀行是國家金融行業的機構，是消防管理單位，但電氣系統設計、建設、運營、使用的過程中往往忽視安全用電和規范用電，主要表現在以下幾個方面：

1.1基礎管理落后

目前的各營業網點、自助銀行及辦公大樓等用電系統還處于無網絡化、無智能化的分散獨立運行的狀態，部分網點采用門店租賃方式，內部設施不完善，管理不健全，消防風險隱患較大。

1.2安全隱患缺乏有效手段監管

運營過程中缺乏現代化技術手段監管，保護與負載不匹配、負載隨意添加分路引線、常年失修、鼠患、電器使用不規范，均容易引起火災。部分地線缺失等隱患導致設備與人身安全無法得到保障。

1.3電能損耗浪費、存很大安全隱患

銀行營業場所用電分8小時設備和24小時運行設備及定時工作設備。其中24小時運行設備須對用電安全進行實時監測，非24小時設備中70%的用電屬于營業性用電，比如照明、大廳電腦、空調、飲水機、LED屏等設備，下班后需拉閘斷電；但在實際執行中仍會存在不執行的現象，造成大量的能源浪費和安全隱患。

02解決方案

2.1 整體架構

金融行業安全用電解決方案由設備感知層、設備傳輸層、數據應用層、和平臺應用層幾大部分組成。是一款基于物聯網、云計算和大數據分析的用電管理、遠程智控解決方案，可監測營業網點、辦公大樓、自助銀行等機構的電氣設備，利用設備自由分組、遠程配置用電計劃等功能，實現用電的遠程智能化管理和精細化管理。

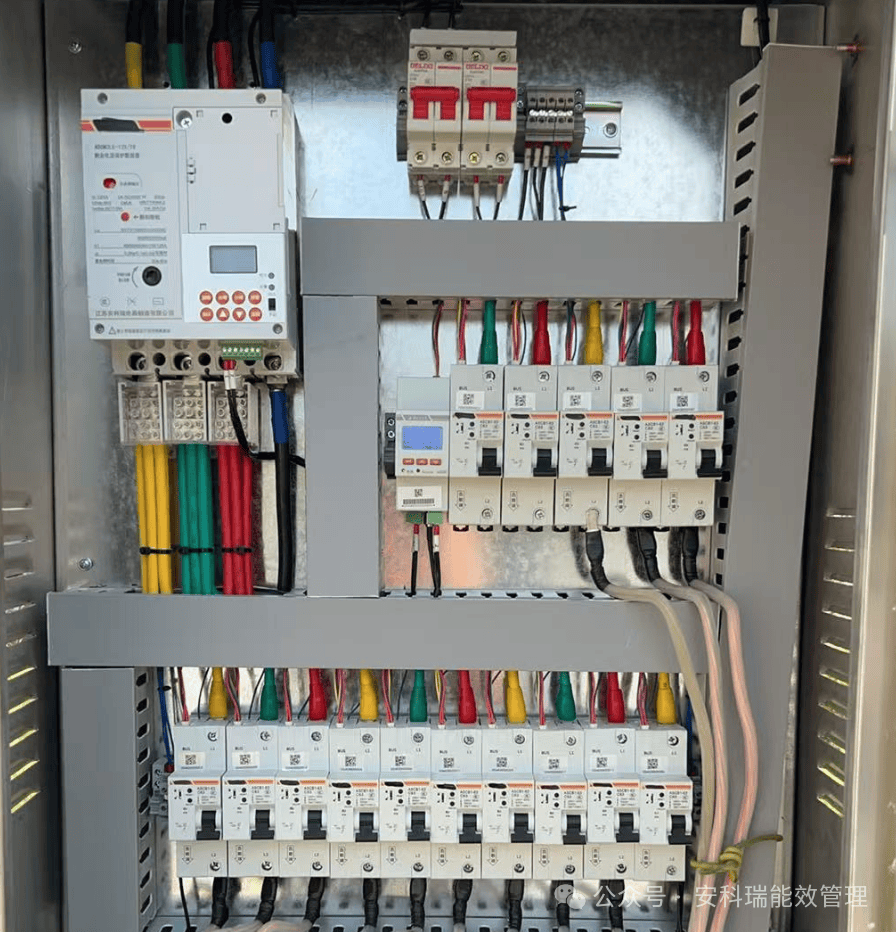

2.2二三級配電箱方案（主+分回路全控）

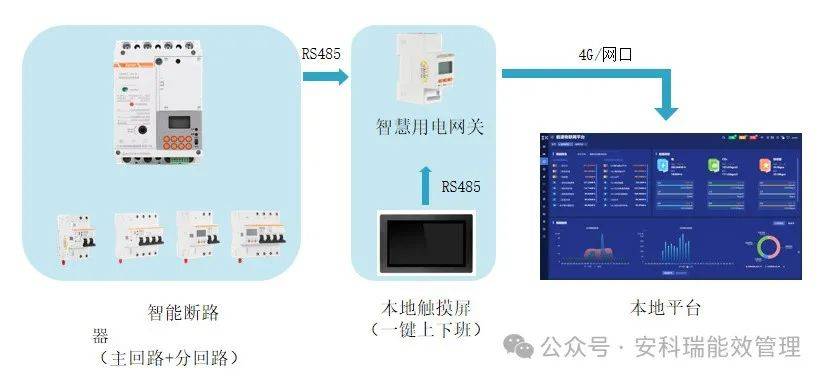

2.2.1方案說明：改動原有電氣線路和設備，可操控電氣設備分合閘

主回路更換塑殼斷路器，在獲取線路用電參數的同時，同時實現遠程控制分合閘。

分回路更換微型斷路器，在獲取線路用電參數的同時，同時實現遠程控制分合閘。

本地選擇觸摸屏實現數據展示和一鍵上下班功能。

智能斷路器由智慧用電網關上傳至平臺。

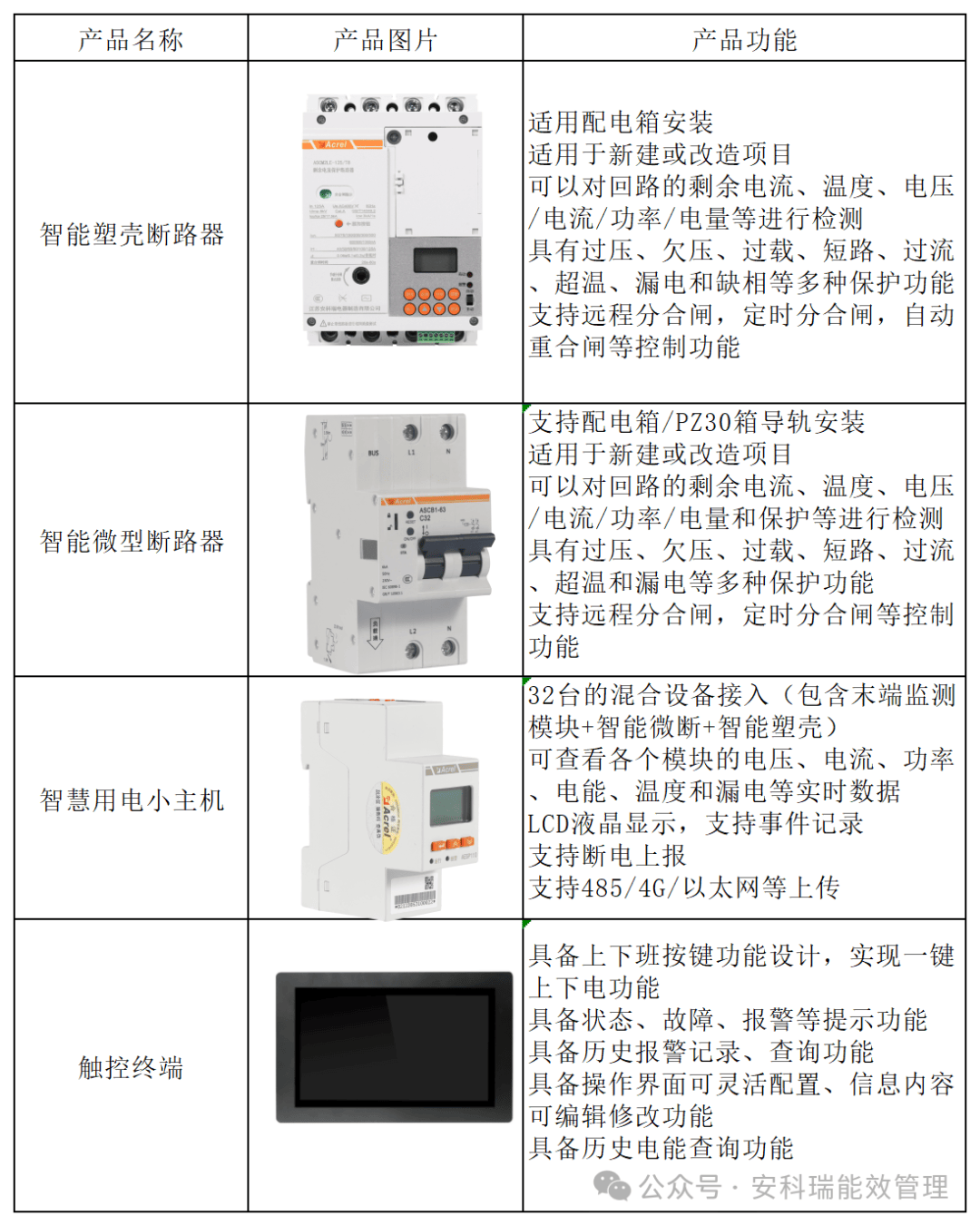

2.2.2智能硬件

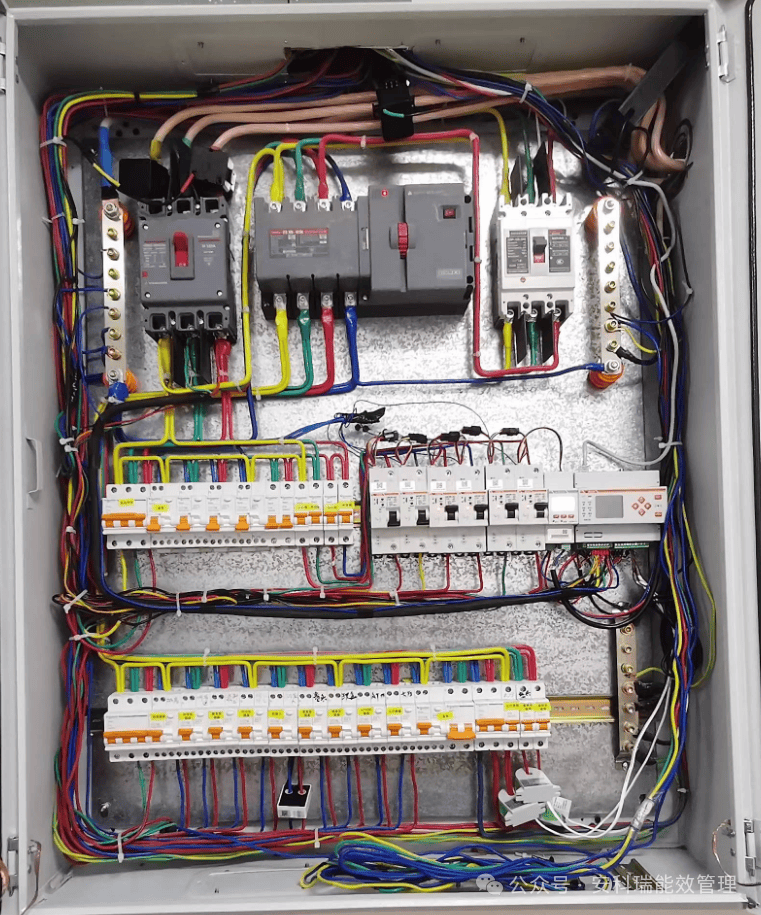

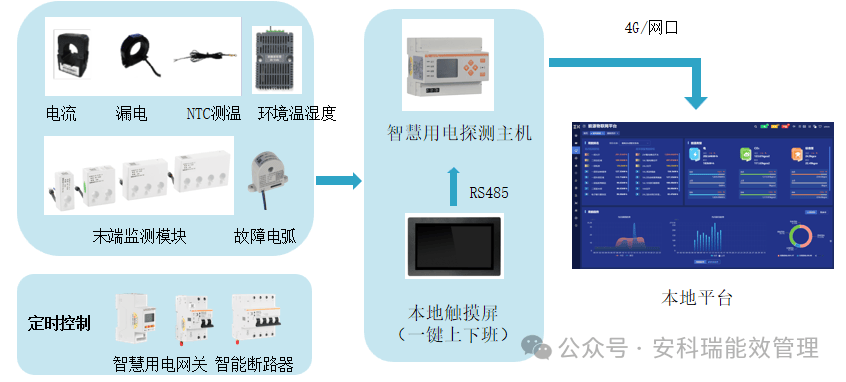

2.3二三級配電箱方案（主+分回路監測）

2.3.1方案說明：不改動原線路，實現配電箱電氣參數監測全覆蓋。

主回路加裝卡扣式互感器，測溫傳感器，環境溫濕度傳感器不改動原線路，在獲取線路用電參數。

分回路加裝末端監測模塊不改動原線路，在獲取線路用電參數。

照明回路選擇加裝故障電弧傳感器不改動原線路在線獲取線路異常電弧、電火花參數。

定時控制回路選擇加裝智能斷路器實現定時控制功能。

本地選擇觸摸屏實現數據展示和一鍵上下班功能。

末端監測模塊、故障電弧、環境溫濕度模塊，智能斷路器統一由智慧用電探測主機上傳至平臺。

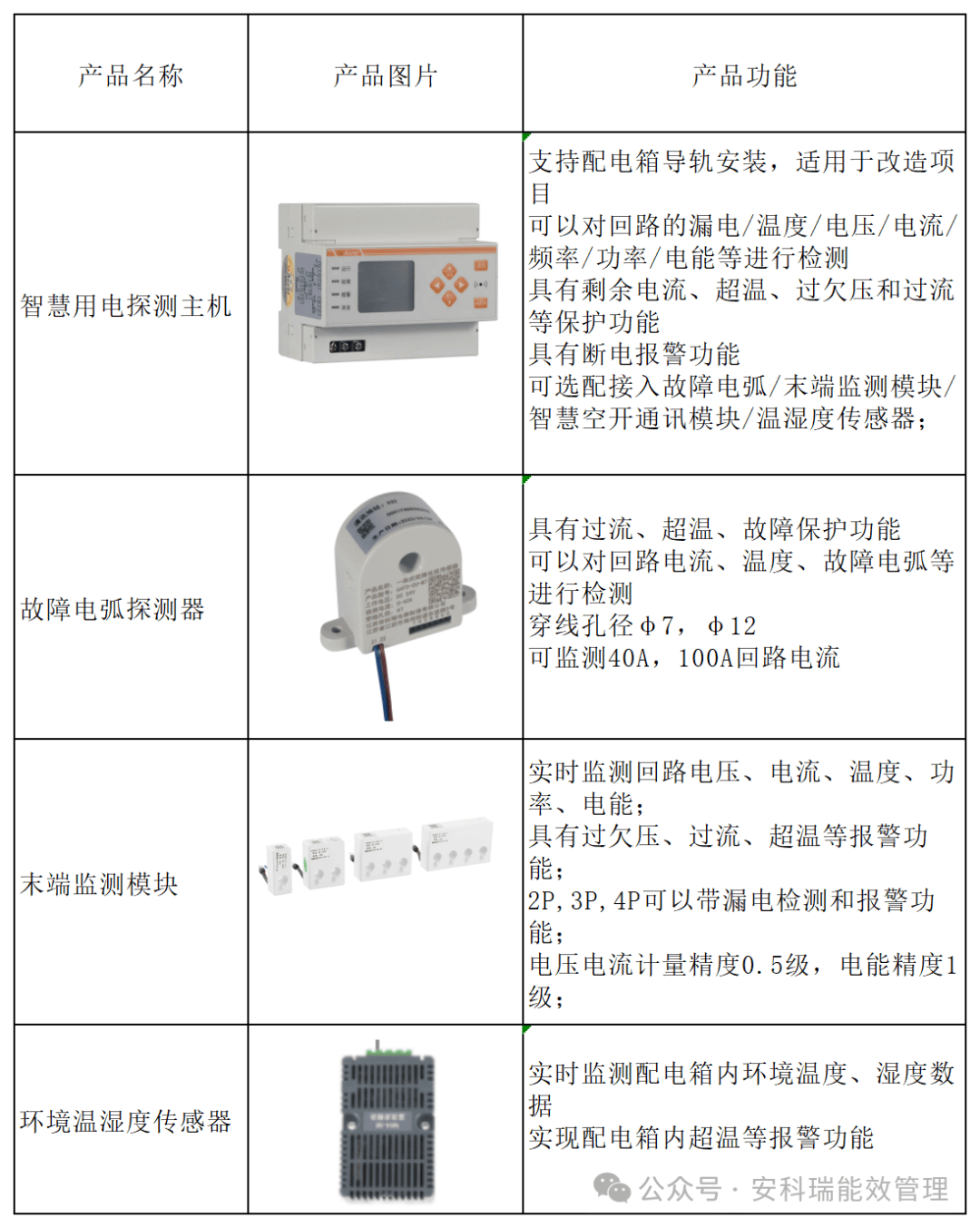

2.3.2 智能硬件

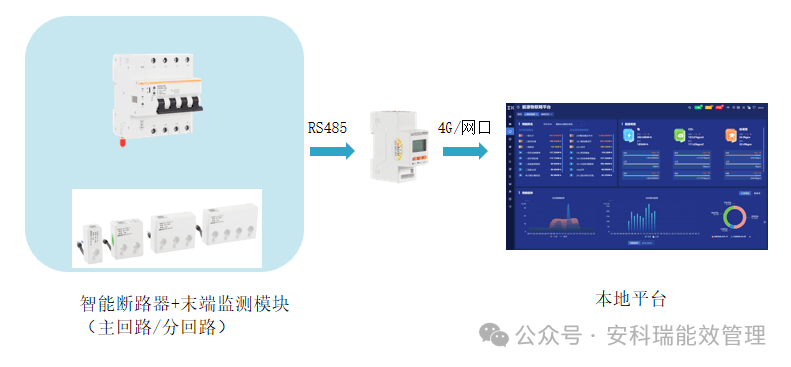

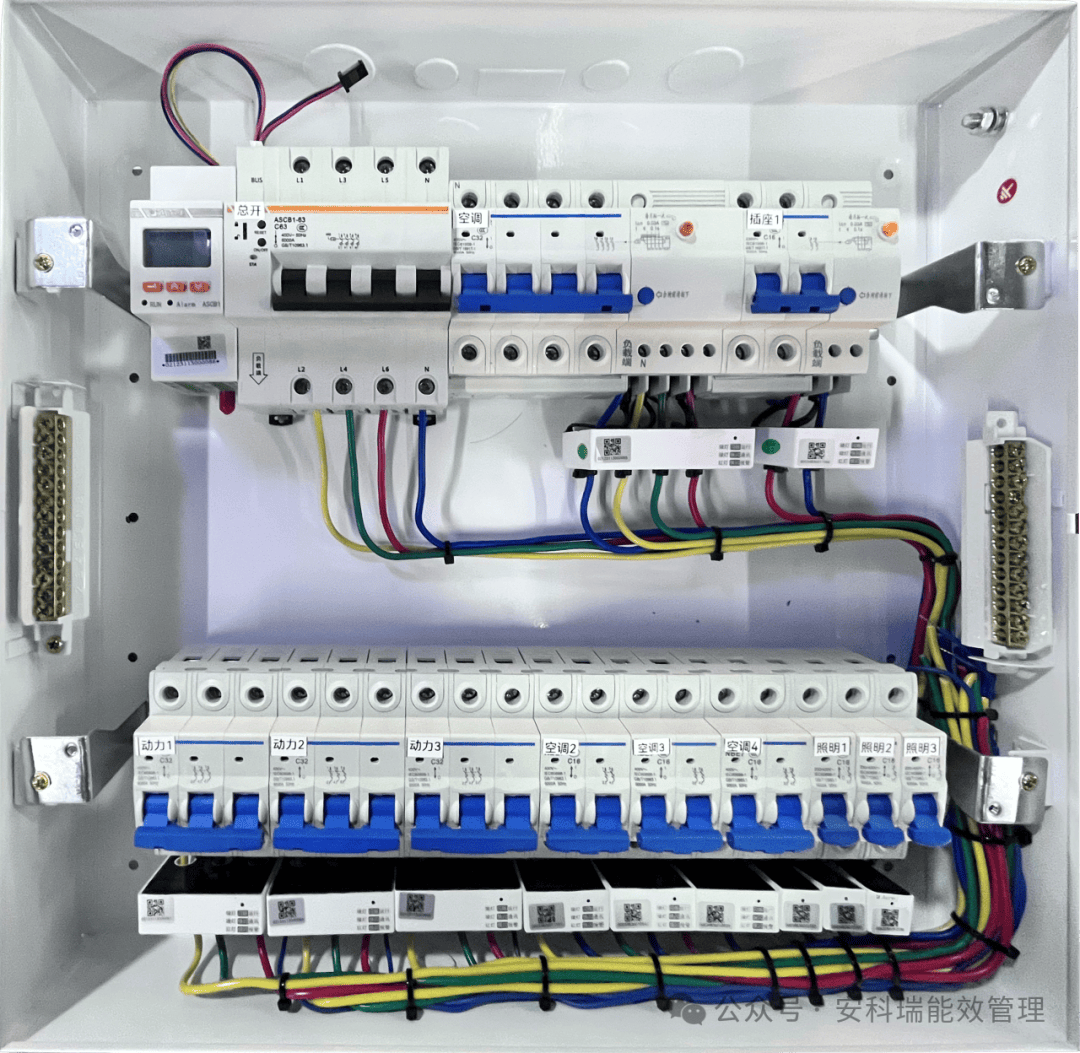

2.4末端配電箱方案（主回路控制+分回路監測）

2.4.1方案說明：改動原有電氣線路和設備，可操控主開關分合閘

主開關更換微型斷路器，在獲取線路用電參數的同時，同時實現遠程控制分合閘。

分回路加裝末端監測模塊不改動原線路，在獲取線路用電參數。

末端監測模塊智能斷路器統一由智慧用電網關上傳至平臺。

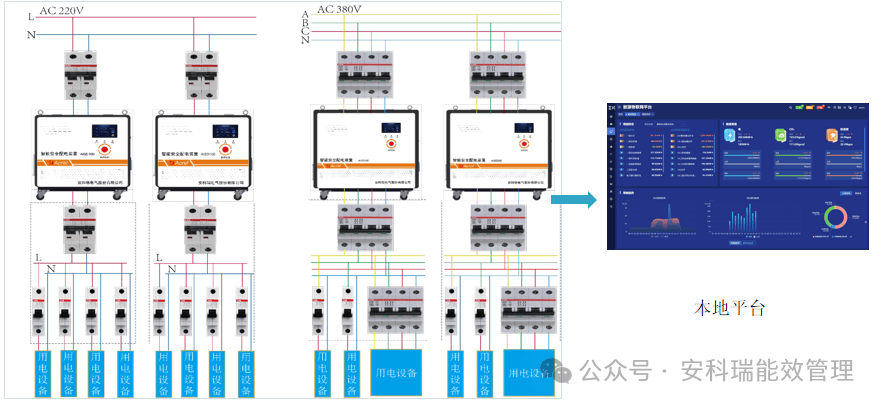

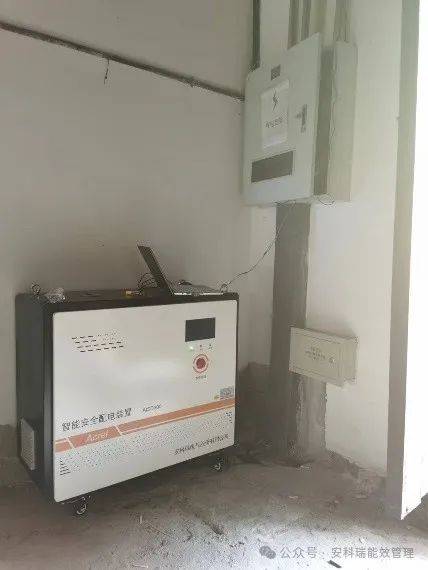

2.5ATM機和數據機房用電方案(示范網點)

2.5.1方案說明：改動原有電氣線路，實現供電連續和電不傷人

單根火線接地故障不斷電，接地點不產生火花，人體誤觸火線不觸電；

具有過載、過欠壓、絕緣、溫度等監測及故障報警功能；

具有電流、電壓、功率、電能等電參量，以及溫度、絕緣電阻的實時顯示功能；

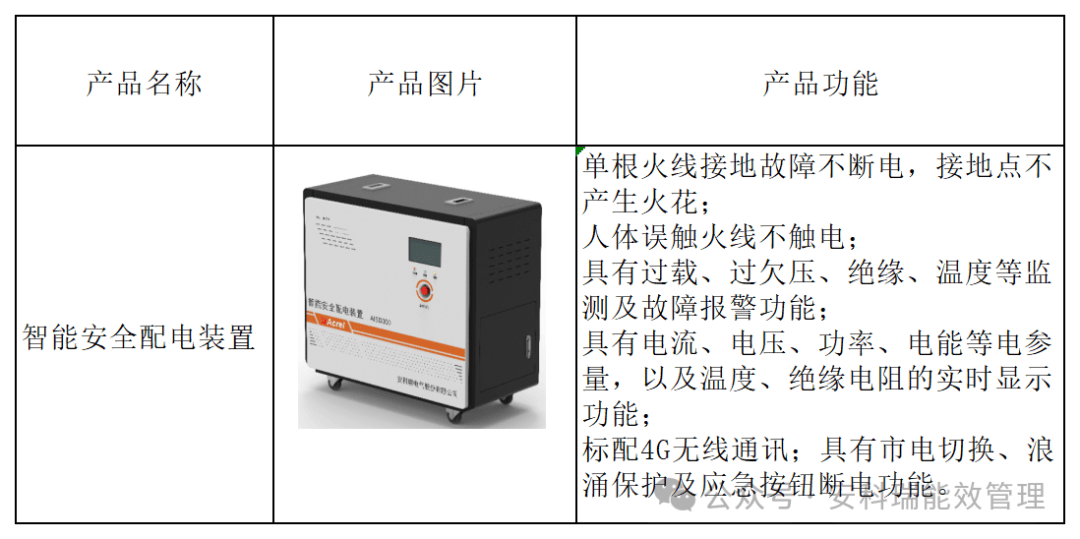

2.5.2智能硬件

03軟件主要功能

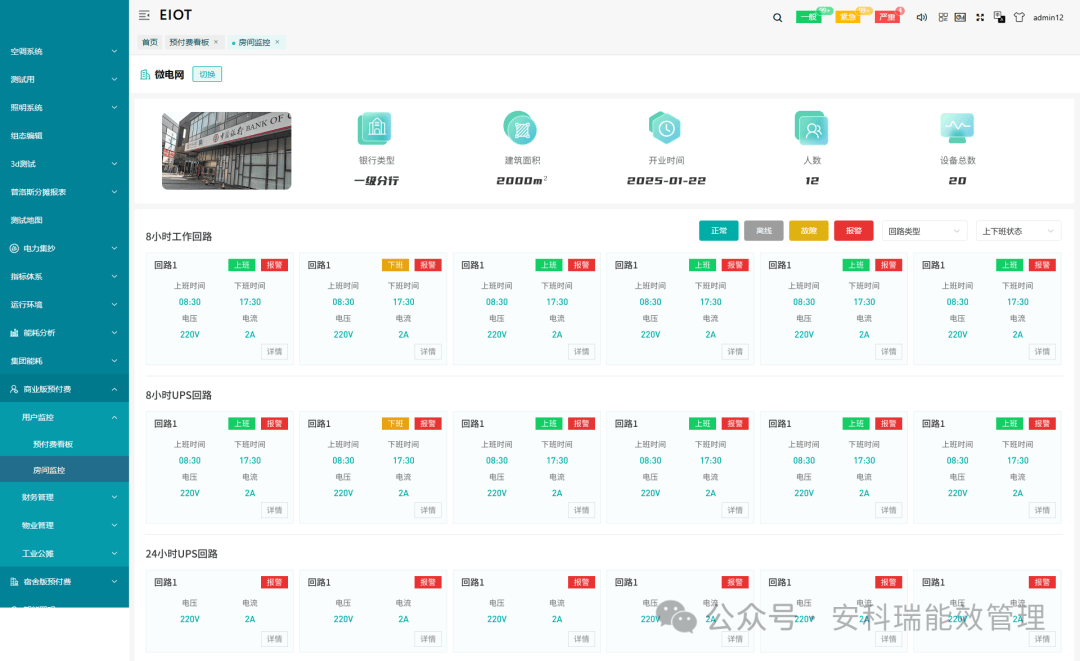

3.1 用電分路監測

通過將銀行回路和各類型綁定，實現分時監測功能；根據回路類型展示銀行的實時數據監測。

3.2 智能用電監測

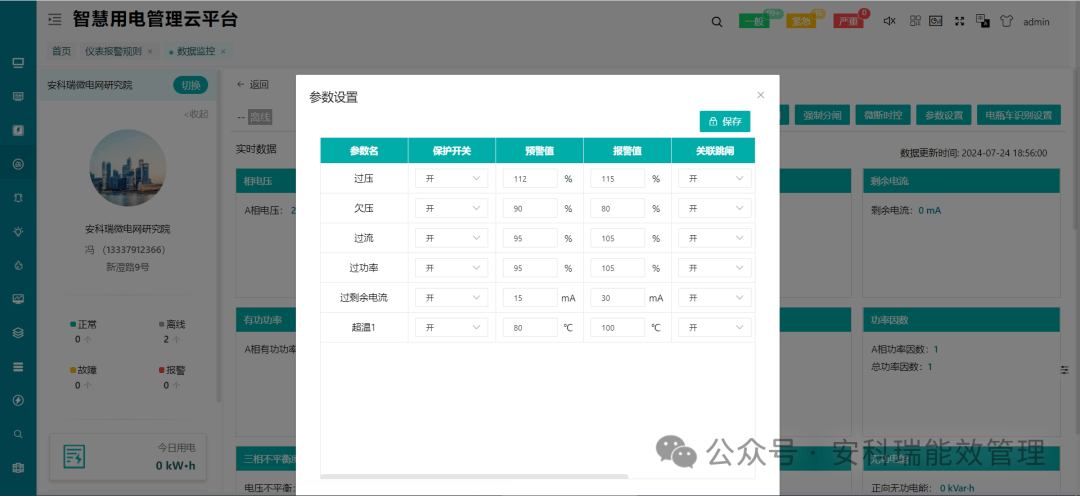

參數設置 ：平臺可通過參數設置界面，設置對應回路過壓，欠壓，過流，過功率，過剩余電流和過溫度的閾值，當超出閾值后，能產生對應的報警提醒客戶。

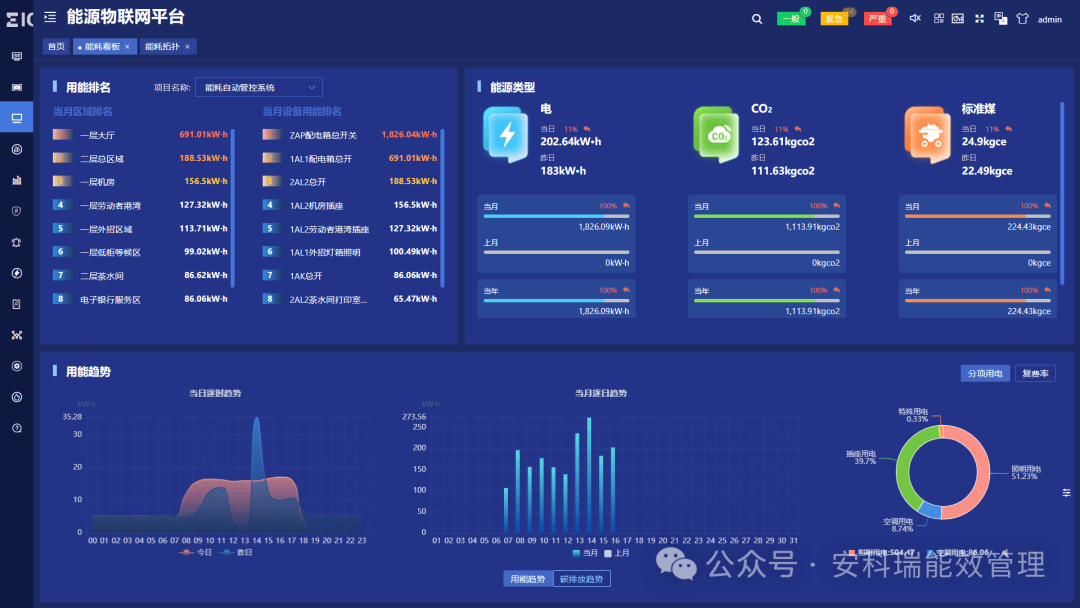

3.3用能監測及分項計量

能耗看板 ：平臺可根據區域和設備劃分顯示用電排名，并根據用電負荷性質，顯示各分項用電的能耗及占比，掌握網點能源消耗。

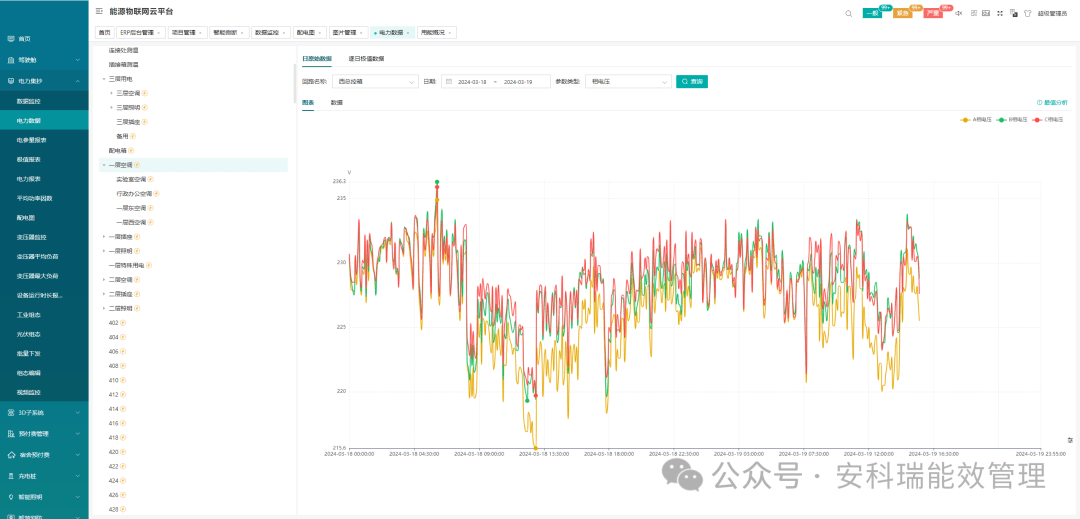

3.4電力數據

電力數據顯示回路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率等參數，曲線顯示統計期內Max、Min、平均值，并支持導出圖表；并支持支持逐日極值統計，方便用戶通過用戶通過表格查詢數據。

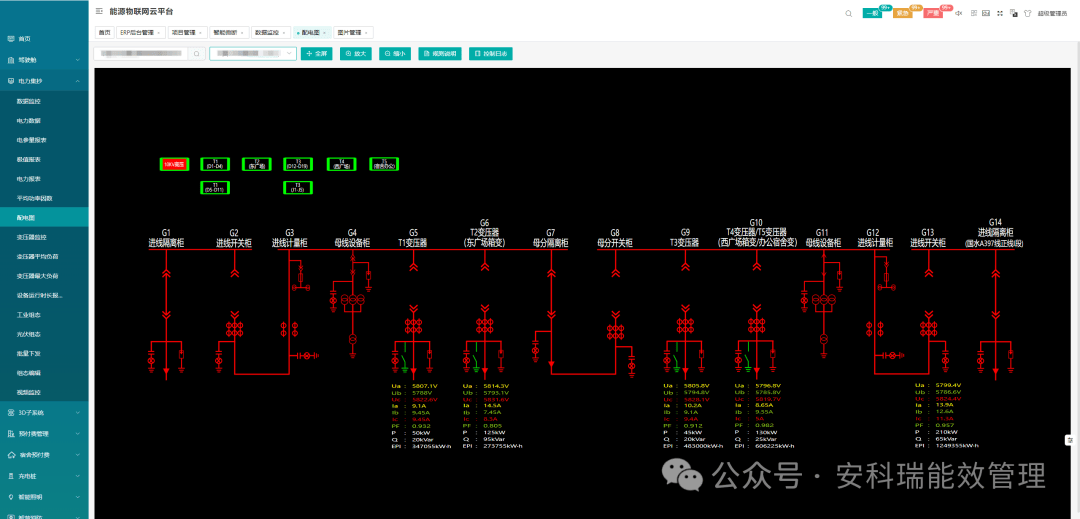

3.5配電圖

實時在線監測各配電回路 的各項電力參數，通過配電主接線圖整體了解配電運行情況；實時監測斷路器狀態，包括合閘位 置、分閘位置、彈簧儲能、接地刀 閘等；實時監測各變壓器運行狀態，包括變壓器的負荷率、繞組或油浸溫度、運行功率等；

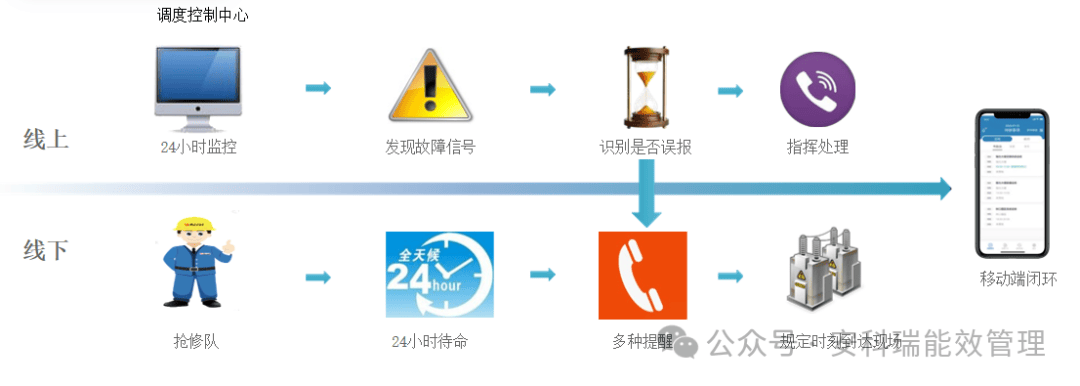

3.6報警通知

系統在產生報警或隱患后，系統可以針對工程人員派發工單，處理完以后工程人員能夠在系統中填寫相關工單任務記錄，以供歷史查詢。隱患統計支持對項目進行日、月、季、年的維度查詢，并能夠自定義時間查詢，將項目下隱患以曲線，圖表的形式展現。報警信息支持多樣化的推送方式：短信、郵件、APP、語音外呼、微信公眾號，微信小程序，釘釘?shù)?/p>

3.7運維巡檢

運維巡檢管理，平臺制定巡檢計劃，移動端執行簽到、巡檢、消缺，負責人審核閉環；保障配電可靠，解決運維難的問題，降低人力成本。
