LMK00338器件是一款 8 輸出 PCIe Gen1/Gen2/Gen3/Gen4/Gen5 扇出緩沖器，用于高頻、低抖動時鐘、數據分配和電平轉換。輸入時鐘可以從兩個通用輸入或一個晶體輸入中選擇。選定的輸入時鐘分配給兩組 4 個 HCSL 輸出和 1 個 LVCMOS 輸出。LVCMOS 輸出具有同步使能輸入，可在使能或禁用時實現無欠幅脈沖作。該LMK00338采用3.3 V內核電源和3個獨立的3.3 V或2.5 V輸出電源供電。

該LMK00338具有高性能、多功能性和能效，非常適合替代固定輸出緩沖器器件，同時增加系統中的時序裕量。
*附件：lmk00338.pdf

特性

• 3：1 輸入多路復用器
  • 兩個通用輸入工作頻率高達 400 MHz，并接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或單端時鐘
  • 一個晶體輸入接受10 MHz至40 MHz晶體或單端時鐘
• 兩個組，每個組有 4 個差分輸出
  • HCSL 或 Hi-Z（可按組選擇）
  • PCIe Gen5 在 100 MHz 時的附加 RMS 相位抖動：
    • 15 fs RMS（典型值）
• 156.25 MHz時為–72 dBc
• LVCMOS 輸出，帶同步使能輸入
• 引腳控制配置
• VCC內核電源：3.3 V ± 5%
• 3 獨立 VCCO輸出電源：3.3 V/2.5 V ± 5%
• 工業溫度范圍：–40°C 至 +85°C
• 40引腳WQFN（6 mm×6 mm）

參數

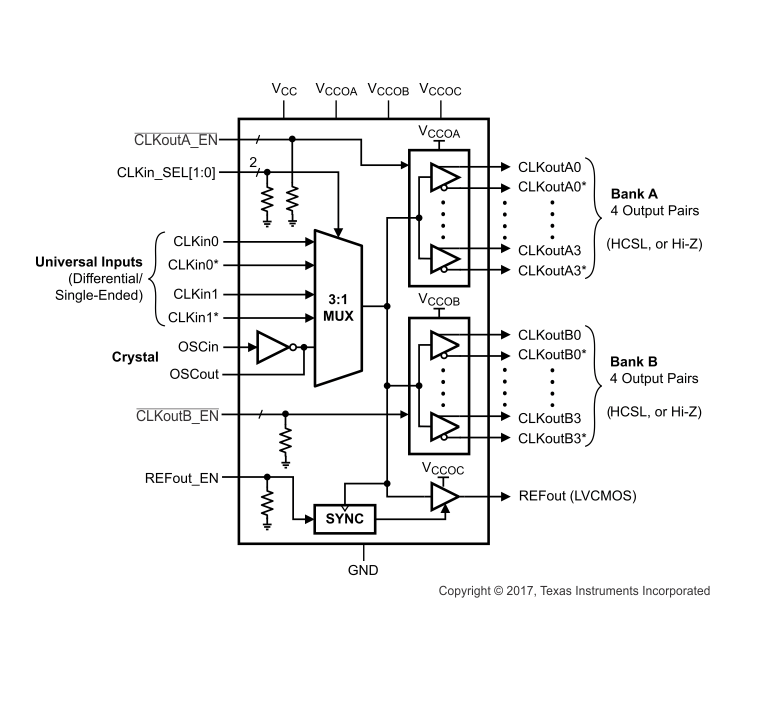

方框圖

?1. 核心特性?

• ?輸入多路復用器?：支持3:1輸入選擇，包括2個通用輸入（最高400 MHz，兼容LVPECL/LVDS/CML/SSTL/HSTL/HCSL/單端時鐘）和1個晶體輸入（10-40 MHz晶體或單端時鐘）。
• ?輸出配置?：
  • 兩組獨立輸出庫（Bank A/B），每組4路差分輸出，支持HCSL或高阻態（可逐庫選擇）。
  • 1路LVCMOS輸出，帶同步使能控制。
• ?關鍵性能?：
  • ?PCIe Gen5兼容?：100 MHz下典型附加RMS相位抖動僅15 fs，噪聲基底-72 dBc（156.25 MHz）。
  • ?電源?：核心供電3.3 V ±5%，3路獨立VCCO輸出供電（3.3 V/2.5 V ±5%）。
  • ?溫度范圍?：工業級（-40°C至+85°C）。

?2. 應用場景?

• ?高速接口?：ADC/DAC、多千兆以太網、XAUI、光纖通道、SATA/SAS、SONET/SDH、CPRI。
• ?網絡設備?：交換機、路由器、線路卡、定時卡。
• ?計算與通信?：服務器、PCIe Gen1-Gen5時鐘分配、遠程射頻單元（RRU）與基帶單元（BBU）。

?3. 功能描述?

• ?時鐘分配與電平轉換?：將選定輸入時鐘分配至8路HCSL輸出和1路LVCMOS輸出，支持無毛刺啟?？刂?。
• ?低抖動設計?：優化時序裕度，可替代固定輸出緩沖器。

?4. 封裝與規格?

• ?封裝?：40引腳WQFN（6 mm × 6 mm），帶裸露焊盤（DAP）用于散熱。
• ?電氣參數?：
  • 核心電流消耗：8.5 mA（CLKin輸入）至13.5 mA（晶體輸入）。
  • HCSL輸出電流：68-84 mA（全負載）。
  • 工作溫度下傳播延遲：295-885 ps（HCSL）。

?5. 設計支持?

• ?布局建議?：高頻旁路電容需貼近電源引腳，熱管理推薦使用多通孔連接DAP至PCB地平面。
• ?熱性能?：θJA為31.4°C/W，需確保結溫≤125°C。

?文檔結構?
包含詳細引腳配置、電氣特性表、典型應用電路及熱管理指南，適用于高速時鐘分配系統的設計與驗證。
