該LMK00725是一款低偏斜、高性能時鐘扇出緩沖器，可從兩個輸入之一分配多達五個3.3V LVPECL輸出，該輸入可接受差分或單端輸入。時鐘使能輸入在內部同步，以消除時鐘使能引腳置位或取消置位時輸出上的欠幅或毛刺脈沖。低附加抖動和相位本底噪聲以及確保的輸出和器件間偏斜特性使該LMK00725成為需要高性能和可重復性的應用的理想選擇。
*附件：lmk00725.pdf

特性

• 5個3.3V差分LVPECL輸出
  • 附加抖動：43 fs RMS（典型值）@ 312.5 MHz
  • 本底噪聲（≥1 MHz 偏移）：
    –158 dBc/Hz（典型值）@ 312.5 MHz
  • 輸出頻率：650 MHz（最大值）
  • 輸出偏斜：35 ps（最大值）
  • 零件間偏斜：100 ps（最大值）
  • 傳播延遲：0.37 ns（最大值）
• 兩個差分輸入對（引腳可選）
  • CLKx、nCLK輸入對可以接受LVPECL、LVDS、
    HCSL、SSTL、LVHSTL或單端
    信號
• 同步時鐘使能
• 電源：3.3V ±5%
• 封裝：20引腳TSSOP
• 工業溫度范圍：–40°C 至 +85°C

參數

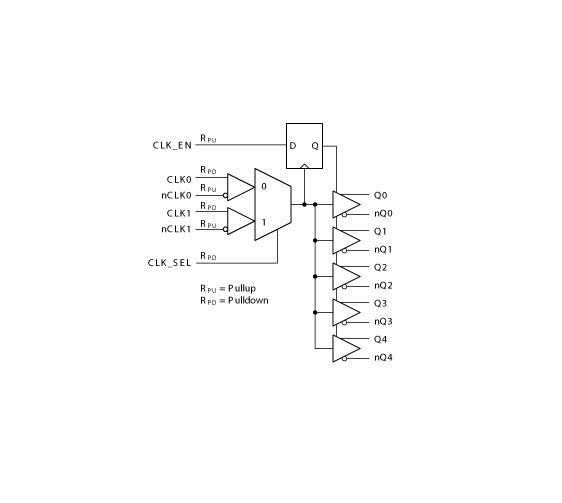

方框圖

?1. 產品概述?
LMK00725是德州儀器（TI）推出的高性能低偏移時鐘扇出緩沖器，可將1路差分輸入轉換為5路3.3V LVPECL輸出，適用于對時序精度要求嚴苛的應用場景。其核心特性包括：

• ?超低抖動?：典型附加抖動43 fs RMS（312.5 MHz時）
• ?低噪聲?：噪聲底限-158 dBc/Hz（1 MHz偏移）
• ?高頻率支持?：最大輸出頻率650 MHz
• ?低延遲?：最大傳播延遲0.37 ns
• ?寬溫支持?：工業級溫度范圍（-40°C至+85°C）

?2. 關鍵特性?

• ?輸入靈活性?：支持LVPECL、LVDS、HCSL、SSTL等多種差分或單端輸入信號
• ?同步使能?：時鐘使能（CLK_EN）功能可消除輸出端的毛刺
• ?低偏移控制?：輸出偏移最大35 ps，器件間偏移最大100 ps
• ?封裝?：20引腳TSSOP封裝

?3. 典型應用?

• 無線/有線通信基礎設施
• 網絡與數據通信設備
• 服務器及高性能計算
• 醫療成像設備
• 高端音視頻系統

?4. 功能架構?

• 雙差分輸入通道（CLK0/nCLK0、CLK1/nCLK1），通過CLK_SEL引腳選擇
• 五組LVPECL輸出對（Q0/nQ0至Q4/nQ4）
• 內部集成同步使能邏輯和輸入偏置電阻（RPU/RPD）

?5. 電氣特性?

• ?電源要求?：3.3V ±5%
• ?功耗?：典型60 mA靜態電流，全負載時總功耗約343 mW
• ?ESD防護?：需遵循防靜電操作規范

?6. 設計注意事項?

• ?熱管理?：建議通過多層PCB、增加銅厚和散熱過孔控制結溫
• ?電源濾波?：推薦每電源引腳配置0.1μF去耦電容，必要時添加磁珠隔離
• ?未用引腳處理?：輸入引腳需按規范偏置，輸出引腳可懸空或端接
