LMX2581是一款低噪聲寬帶頻率合成器，集成了 Δ-Sigma 小數N PLL、多核VCO、可編程輸出分壓器和兩個差分輸出 緩沖區。VCO 頻率范圍為 1880 至 3760 MHz，可直接發送到輸出端 緩沖區或除以 2 到 38 的偶數值。每個緩沖器能夠輸出–3的功率 在2700 MHz時，頻率降至+12 dBm。集成低噪聲LDO用于實現卓越的抗噪性和 一致的性能。
*附件：lmx2581.pdf

該合成器是一種高度可編程的設備，它使用戶能夠優化其 性能。在分數模式下，分母和調制器階數是可編程的，并且可以 也配置了抖動。用戶還可以直接指定VCO內核 或完全繞過內部 VCO。最后，還包括許多方便的功能，例如電源 down、Fastlock、自動靜音和鎖定檢測。所有寄存器都可以通過簡單的 3 進行編程 還提供有線接口和回讀功能。

該LMX2581采用 3.3 V 單電源供電，采用 32 引腳 5.0 mm × 5.0 mm WQFN 封裝。

特性

• 輸出頻率范圍為 50 至 3760 MHz
• 輸入時鐘頻率高達 900 MHz
• 相位檢測器頻率高達 200 MHz
• 支持小數和整數模式
• –229 dBc/Hz歸一化PLL相位噪聲
• –120.8 dBc/Hz歸一化PLL 1/f噪聲
• –137 dBc/Hz VCO 相位噪聲 @ 1 MHz
  偏移，適用于 2.5 GHz 載波
• 整數模式下的 100 fs RMS 抖動
• 可編程小數調制器階數
• 可編程小數分母
• 可編程輸出功率高達 +12 dBm
• 可編程32電平電荷泵電流
• 使用外部VCO的可編程選項
• 數字鎖檢測
• 3線串行接口和回讀
• 單電源電壓范圍為 3.15 V 至 3.45 V
• 支持低至1.6 V的邏輯電平

參數

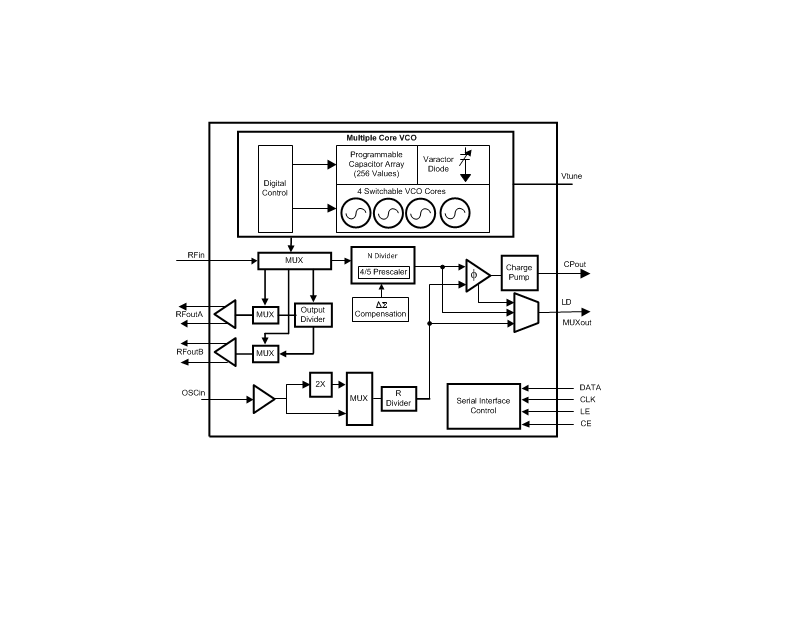

方框圖

?1. 產品概述?
LMX2581是德州儀器（TI）推出的集成VCO的低噪聲寬帶頻率合成器，適用于無線基礎設施（UMTS/LTE/WiMax基站）、寬帶無線、測試測量及時鐘生成等應用。關鍵特性包括：

• ?頻率范圍?：50 MHz至3760 MHz輸出
• ?相位噪聲性能?：-229 dBc/Hz歸一化PLL相位噪聲，-137 dBc/Hz VCO相位噪聲（1 MHz偏移）
• ?工作電壓?：單電源3.15 V至3.45 V
• ?封裝?：5.0 mm × 5.0 mm 32引腳WQFN

?2. 核心功能模塊?

• ?PLL與分頻器?：支持分數/整數模式，相位檢測頻率達200 MHz，可編程電荷泵電流（32級）。
• ?集成多核VCO?：4個可切換VCO核心，頻率覆蓋1880–3760 MHz，支持自動校準和手動調諧。
• ?輸出緩沖器?：兩路差分輸出，功率可編程（-3至+12 dBm），支持電阻/電感上拉配置。
• ?數字接口?：3線串行控制（MICROWIRE）及回讀功能。

?3. 關鍵應用設計?

• ?時鐘生成?：整數模式下優化環路帶寬（如256 kHz）可實現100 fs RMS抖動。
• ?分數模式?：通過調制器階數（1st/2nd/3rd）、抖動控制優化雜散，典型雜散抑制達-81 dBc。
• ?外部VCO模式?：支持Fin引腳接入外部VCO，需注意布局隔離以減少串擾。

?4. 寄存器與編程?

• ?32位寄存器組?：通過R0-R15配置頻率、分頻比、輸出功率等，需遵循初始化序列（如R5復位后配置R0觸發校準）。
• ? 快速鎖定（Fastlock） ?：通過FL_CPG和外部電阻縮短鎖定時間。
• ?鎖相檢測?：結合數字鎖相檢測（DLD）和Vtune電壓監控提高可靠性。

?5. 布局與電源建議?

• ?熱管理?：裸露焊盤（DAP）需接地以優化散熱（θJA=30°C/W）。
• ?電源去耦?：VregVCO/VbiasCOMP引腳需≥10 μF電容（推薦32 μF）以降低VCO相位噪聲。
• ?輸出匹配?：18 nH電感上拉可最大化輸出功率，需縮短走線長度。

?6. 典型性能數據?

• ?輸出功率?：單端+14 dBm（1500 MHz，電感上拉）。
• ?雜散抑制?：-85 dBc（整數邊界雜散，25 MHz相位檢測頻率）。
• ?溫度穩定性?：VCO頻率漂移±125°C范圍內無需重校。

?7. 文檔支持?

• 提供Clock Design Tool、EVM板指南（SNAU136）及AN-1879分數N合成應用筆記輔助設計。
