在當前智能電子設備對顯示與照明效果要求不斷提升的背景下，LED 驅動芯片作為控制 LED 發光狀態的核心組件，其性能直接影響設備的視覺體驗與功耗表現。嘉興禾潤推出的 HTR7216 (S) LED 驅動芯片，憑借寬電壓適配、高精細化控制及低功耗等優勢，成為智能家居、IoT 設備等領域的理想選擇，下面將從芯片的基礎參數、核心特性、功能優勢到應用場景進行全面解析。

一、芯片基礎性能：適配多場景供電與封裝需求

HTR7216 (S) 的工作電壓覆蓋 2.7V 至 5.5V，這一寬電壓范圍使其能靈活適配不同供電場景 —— 無論是采用鋰電池供電的便攜式設備（如無線鍵鼠、小型 IoT 傳感器），還是使用 USB 供電的智能家居終端，都能穩定運行。同時，芯片的關斷電流與工作電流極小，可有效降低設備整體功耗，延長續航時間，尤其適合對功耗敏感的移動或無線設備。

在封裝與環境適應性上，HTR7216 支持 QFN5×5-44L 封裝，小巧的尺寸能節省 PCB 板空間，滿足小型化設備的設計需求；且能在 - 40°C 至 + 125°C 的寬溫度范圍內穩定工作，無論是低溫的戶外環境，還是高溫的設備內部空間，都能保障 LED 驅動功能的可靠運行，為多場景應用奠定基礎。

二、核心功能：高精細化控制與靈活擴展能力

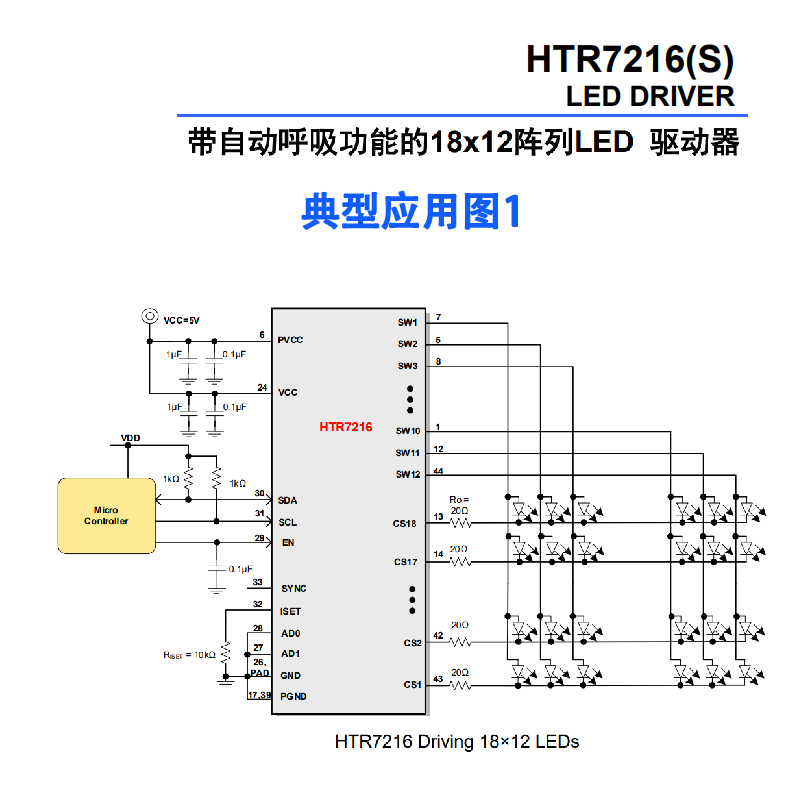

從 LED 驅動的核心需求出發，HTR7216 (S) 在控制精度與擴展功能上表現突出。芯片配備 18 路電流源（CS）與 12 路開關（SW），可靈活設置矩陣路數，最高支持 18×12=216 路 LED 控制，能滿足從簡單指示燈到復雜顯示面板的不同需求。在調光與調色方面，芯片支持全局 256 個直流設置臺階，每路 SWx 可獨立進行 256 階 PWM 調光，每路 CSx 還能實現 256 階電流調節 —— 這意味著單個 LED 不僅能實現細膩的亮度變化，還能通過電流調節實現 1680 萬種顏色的精準控制，無論是智能家居設備的氛圍燈，還是個人消費電子的顯示面板，都能呈現豐富且均勻的視覺效果。

為進一步提升控制靈活性，芯片內置 3 個模式控制器，每個控制器可工作在自動呼吸或手動控制模式，且呼吸相關的上升下降沿、開 / 關時間、重復次數、最高 / 最低亮度等參數均可自定義。例如，在智能家居的氛圍燈應用中，可通過模式控制器設置燈光從暗到亮的緩慢呼吸效果；在 IoT 設備的狀態指示燈中，也能手動調節閃爍頻率以區分不同工作狀態。同時，每個 LED 的 PWM 參數可從 3 個模式控制器中任意選擇，方便實現群組調光，滿足多 LED 協同控制的需求。

三、性能優化：低干擾、高可靠與便捷擴展

在實際應用中，設備的電磁兼容性（EMC）與運行可靠性至關重要。HTR7216 (S) 通過多重措施降低 EMI（電磁干擾）與可聞噪聲：支持相移設置與擴頻功能，可減少信號干擾；上升下降沿可調節，避免因電流突變產生的噪聲，這對需要安靜運行的家居設備（如智能臺燈）或?qū)Ω蓴_敏感的 IoT 設備（如無線傳感器）尤為重要。

此外，芯片還具備完善的保護與檢測功能：欠壓保護可防止供電電壓過低導致的功能異常，過溫保護能避免芯片因高溫?fù)p壞；獨立的開路和短路錯誤檢測功能，可實時監測每個 LED 的工作狀態，并將故障信息存儲在 Open-Short 寄存器組中，方便后續排查與維護，提升設備運行的可靠性。在擴展能力上，芯片支持通過 SYNC 腳實現多個芯片的時鐘同步，可滿足大尺寸顯示面板（如多模塊拼接的智能中控屏）的協同驅動需求；同時，邏輯高 / 低電平可在 1.4V/0.4V 或 2.4V/0.6V 之間選擇，能適配不同邏輯電平的主控芯片，降低硬件設計難度。

四、接口選擇：適配不同數據傳輸需求

針對不同設備的通信需求，HTR7216 (S) 提供兩種接口版本：HTR7216 支持 1MHz 的 I2C 接口，且提供 16 個 I2C 器件地址，適合對傳輸速率要求不高、需要多芯片級聯的場景（如多組氛圍燈控制）；HTR7216S 支持 10MHz 的 SPI 接口，傳輸速率更快，適用于需要快速更新 LED 顯示數據的設備（如個人消費電子的動態顯示面板），兩種接口選擇讓芯片能靈活適配不同硬件設計方案。

五、應用場景：覆蓋多領域智能設備需求

基于上述特性，HTR7216 (S) 的應用范圍廣泛覆蓋智能電子領域：在智能家居設備中，可用于智能臺燈、氛圍燈、智能開關的指示燈控制，實現細膩的亮度與顏色調節，營造舒適的家居環境；在 IoT 設備與鍵鼠中，可作為狀態指示燈的驅動芯片，通過不同的閃爍模式或亮度變化，直觀展示設備的工作狀態（如聯網成功、數據傳輸中）；在個人消費電子中，適用于小型顯示面板（如智能手環的屏幕背光、便攜式音箱的指示燈），通過高精細化的調光與調色，提升設備的視覺體驗。

六、總結

嘉興禾潤 HTR7216 (S) LED 驅動芯片以寬電壓適配、高精細化控制、低干擾、高可靠等優勢，為智能家居、IoT 設備、個人消費電子等領域提供了高效的 LED 驅動解決方案。無論是從滿足設備小型化、低功耗的設計需求，還是從提升視覺效果與運行可靠性的角度，該芯片都能發揮重要作用，成為推動智能電子設備顯示與照明功能升級的關鍵組件，與開頭所提的 “智能電子設備核心組件” 定位相呼應，充分體現其在多場景應用中的價值。
