在便攜式音頻設備飛速發展的今天，用戶對 “高功率輸出、純凈音質、長久續航” 的需求愈發迫切，而音頻功率放大器作為設備的 “聲音動力核心”，其性能直接決定了用戶的聽感體驗與使用便利性。嘉興禾潤研發的 HT81698 內置升壓立體聲 D 類音頻功率放大器，憑借寬供電覆蓋、靈活功率調節、防削頂失真技術及全面保護設計，精準解決了智能音響、便攜式音箱等設備的核心痛點，成為這類產品提升競爭力的關鍵組件。接下來，我們將從芯片的基礎適配能力到實際應用場景，逐步拆解其優勢，展現其在音頻設備中的核心價值。

一、寬幅供電適配：輕松兼容多類型電源方案

對于便攜式音頻設備而言，電源方案的靈活性直接影響設計難度與適用場景，HT81698 在這方面表現尤為突出。其 VBAT 供電范圍覆蓋 2.7V 至升壓后的輸出電壓（VOUT），可直接兼容單節鋰電（常見 3.7V）、雙節鋰電串聯（常見 7.2V）、5V USB、12V 外接電源等主流供電方案，無需額外搭配復雜的電壓轉換電路：

• 采用單節鋰電的小型便攜式音箱，無需額外設計升壓模塊，直接用電池供電即可驅動芯片，既簡化電路又降低成本；
• 接入 5V USB 的桌面智能音響，或采用 12V 供電的大功率拉桿音箱，也能省去電壓調節環節，減少電路轉換中的能量損耗 —— 這不僅降低了硬件設計門檻，還為設備延長續航打下了基礎，讓不同類型的音頻設備都能快速適配這款芯片。

二、靈活高功率輸出：適配不同場景的音質需求

音頻功率放大器的核心功能是為揚聲器提供充足動力，HT81698 支持雙通道立體聲 BTL（橋接式負載）與并聯 PBTL（并聯橋接式負載）單聲道兩種輸出模式，可根據設備需求靈活切換，且在不同供電、不同負載條件下（測試條件：輸入信號 1kHz，總諧波失真加噪聲 THD+N=10%），能穩定輸出對應功率，滿足多樣化場景需求：

• BTL 立體聲模式（負載 4Ω）：單節鋰電 3.7V 供電時，輸出 2×10W 功率（VOUT=9V），適合小型便攜式音箱、智能音響 —— 播放輕音樂或有聲書時，能清晰呈現左右聲道的細節，比如吉他伴奏在左、人聲在右的位置感，讓聽感更立體；雙節鋰電 7.2V 供電時，功率提升至 2×25W（VOUT=14.8V），更適配 2.1 聲道小音箱、無線音響 —— 播放電影音效或搖滾音樂時，低音更渾厚、中高音更通透，比如電影中的爆炸聲能帶來更強烈的臨場感，復雜音樂的樂器層次也能清晰區分。
• PBTL 單聲道模式：負載 2Ω 時，單節鋰電 3.7V 供電輸出 20W（VOUT=9V），雙節鋰電 7.2V 供電輸出 50W（VOUT=14.8V）；即便負載 4Ω，單節鋰電 3.7V 供電也能輸出 20W（VOUT=12V）。這種高功率輸出在拉桿音箱、便攜式游戲機中優勢顯著：拉桿音箱用它在戶外播放時，50W 功率能覆蓋幾十米范圍，廣場舞、戶外宣傳等場景下，多人都能清晰聽聲；便攜式游戲機則能通過 20W 功率放大游戲音效，比如賽車游戲的引擎轟鳴聲、射擊游戲的槍聲，讓玩家沉浸感更強。

三、核心技術：簡化設計，守護音質與續航

HT81698 集成多項實用技術，既簡化了電路設計，又優化了音質與設備使用體驗，其中防削頂失真（ACF）功能是其最核心的亮點，也是提升音質的關鍵：

• 防削頂失真（ACF）控制：音頻設備在使用中常遇到 “破音” 問題 —— 要么是輸入信號過強（比如突然把音樂音量調到最大），要么是電池電量下降導致升壓電壓降低，都會讓輸出信號出現 “削頂失真”，既刺耳又傷揚聲器。HT81698 的 ACF 功能能實時檢測這些情況：信號過強時，自動限制峰值；電壓下降時，自適應調整輸出，從根源避免破音。比如播放高音歌曲時，不會出現刺耳的 “撕裂聲”，同時保護揚聲器免受過載損壞，延長設備壽命，尤其適合對音質敏感的智能音響、無線音響。
• 內置可調升壓電路：通過 FB 腳，用戶可根據設備需求精準設置升壓值（比如給小音箱設 9V，給大音箱設 14.8V），避免功率浪費或不足；還能通過外置電阻調節開關峰值電流限值，防止電流過大燒毀芯片或揚聲器，兼顧功率與安全 —— 比如拉桿音箱需要高功率時，調大電流限值；小型音箱則調小，既滿足需求又節能。
• 免濾波器調制技術：傳統功放需要外接濾波元件才能驅動揚聲器，而 HT81698 內置該技術，無需額外元件即可直接驅動。這不僅減少了元器件數量（少接 3-5 個元件），節省了 PCB 板空間（尤其適合巴掌大的便攜式音箱），還避免了濾波元件導致的音頻信號損耗 —— 比如人聲播放更清晰，樂器的細微音色（如小提琴的泛音）也能保留，讓音質更純凈。
• 低功耗與靈活輸入輸出：內置關斷功能可將待機電流降至最低，比如智能音響待機時，芯片功耗從工作時的幾十毫安降到幾微安，大幅延長續航；支持模擬差分 / 單端輸入，可適配不同音源 —— 比如專業音頻設備輸出的差分信號（抗干擾強）、普通手機的單端信號（常見）都能接；輸出模式可在立體聲 / 單聲道間切換，進一步提升通用性，讓一款芯片適配多種設備。

四、全面保護：保障設備長期穩定運行

音頻設備在長期使用中，難免遇到短路、過熱、電壓異常等問題，HT81698 通過四重保護功能，為設備 “保駕護航”，減少故障風險：

• 輸出端過流保護：如果揚聲器不小心短路，或負載過大導致電流飆升，保護功能會立即切斷部分電路，避免芯片因過大電流燒毀 —— 比如小孩把音箱喇叭線碰在一起時，芯片不會損壞。
• 片內過溫保護：芯片長時間高負荷工作（比如拉桿音箱連續播放幾小時），溫度會升高，超過安全閾值（約 125℃）時，保護功能會自動降低功率或暫停工作，直到溫度降下來，防止芯片因過熱損壞。
• 輸入電源欠壓異常保護：電池快沒電時，輸入電壓會低于 2.7V，此時保護功能啟動，避免芯片在低壓下 “帶病工作”—— 既防止音質失真（比如聲音變沙?。直Ｗo芯片不受低壓損害。
• 升壓電壓過壓保護：如果升壓電路出現故障，導致電壓超過安全值（比如本該 14.8V 卻升到 18V），保護功能會限制電壓，防止過高電壓擊穿揚聲器或其他元器件 —— 比如避免昂貴的低音喇叭被燒壞。

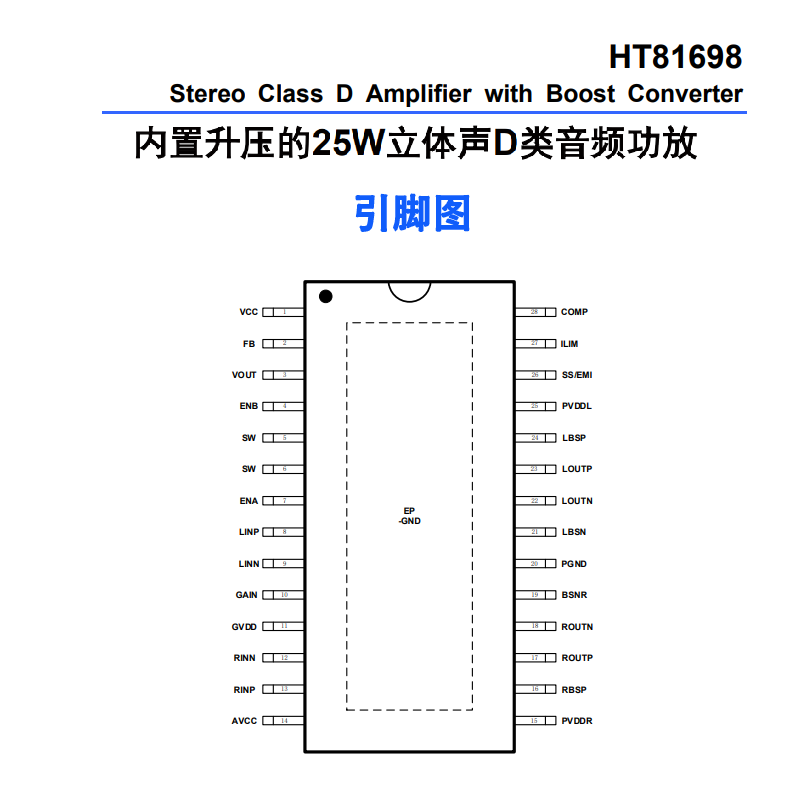

此外，HT81698 采用無鉛無鹵的 ETSSOP28 封裝，既符合環保要求（RoHS 標準），又因封裝尺寸?。s 6mm×8mm），能節省設備內部空間，比如讓便攜式音箱做得更薄、更小巧。

五、應用場景：覆蓋主流便攜式音頻設備

結合上述特性，HT81698 的應用場景精準覆蓋當前主流的便攜式音頻設備，為各類產品提供高效解決方案：

• 智能音響 / 無線音響：寬供電適配（5V USB 或鋰電）、ACF 防破音（保證音質）、低待機功耗（續航久），完美契合 “在家聽音樂、語音交互” 的需求 —— 比如小米、天貓精靈這類智能音箱，用它能讓音質更純凈，待機一周不用充電。
• 便攜式音箱 / 2.1 聲道小音箱：免濾波設計（省空間）、BTL 立體聲輸出（2×10W/25W），適合戶外野餐、桌面聽歌 —— 比如 JBL 風格的便攜音箱，用它能做得更小，播放音樂時左右聲道分明，低音飽滿。
• 拉桿音箱：PBTL 模式 50W 高功率（雙鋰電供電）、全面保護（抗戶外干擾），適合戶外廣場舞、宣傳 —— 比如路邊的促銷音箱，用它能覆蓋大空間，連續播放幾小時也不會因過熱或過流故障。
• 便攜式游戲機：ETSSOP28 小封裝（省空間）、20W 單聲道輸出（音效強）、低功耗（續航久），適合 Switch、PS Vita 這類掌機 —— 比如玩《塞爾達傳說》時，游戲的背景音效更響亮，機器能多玩 1-2 小時。

六、總結

嘉興禾潤 HT81698 音頻功率放大器，以寬供電適配、靈活高功率輸出、ACF 防破音技術及全面保護功能，完美契合了便攜式音頻設備 “高功率、好音質、長續航” 的核心需求。它不僅解決了不同設備的電源與功率難題，還通過核心技術守護音質、延長設備壽命，以小封裝適配便攜場景 —— 從巴掌大的便攜音箱到幾十斤的拉桿音箱，從智能音響到便攜式游戲機，都能通過它提升性能。正如開篇所強調的，在便攜式音頻設備追求 “體驗升級” 的當下，HT81698 憑借全方位優勢，成為推動這類產品向 “更響、更好聽、更耐用” 方向發展的關鍵組件，為用戶帶來更優質的音頻體驗。
