第十屆上海 FD-SOI 論壇2025年9月15日下午的專題二環節，繼續聚焦 FD-SOI 的設計實現，來自多家全球半導體領導公司的專家、國內大學學者和企業代表繼續分享了在 FD-SOI 設計領域的最新成果與實踐經驗。電子發燒友網記者在現場帶業新鮮一手的報道。

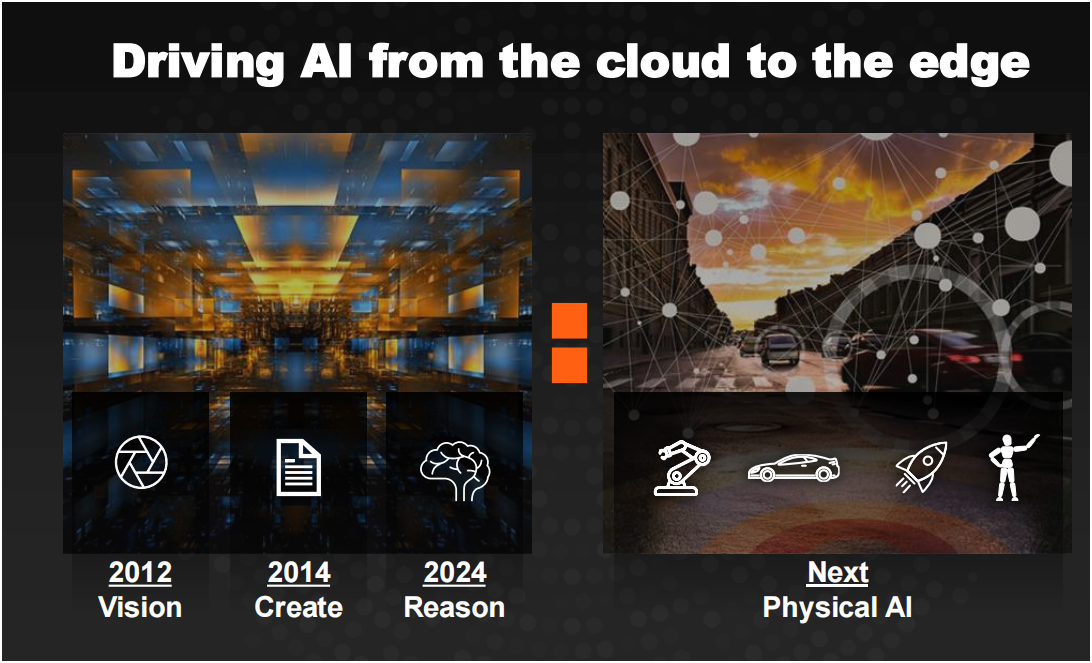

從背景中的GlobalFoundries的LOGO，也在傳遞著MIPS被其正式完成收購的信息。 MIPS首席執行官 Sameer Wasson在論壇上帶來《Chatbot to robot: AI from the datacenter to the edge》的演講，描述了人工智能從自然語言大模型AI從數據中心走向邊緣AI，即AI走向物理AI的落地技術前景。

Sameer Wasson認為，下一代的物理AI的時代即將到來，AI要從云端進入到邊緣設備。

他也分享了第8代的MISP RISC-V 處理器IP產品系列。在演講中也探討了將數據中心 AI 引入邊緣設備和終端設備的發展趨勢與挑戰，并分析了 FD-SOI 技術在超低功耗平臺上的優勢如何應對部分挑戰，為 AI 在邊緣設備的落地提供了技術思路。

?

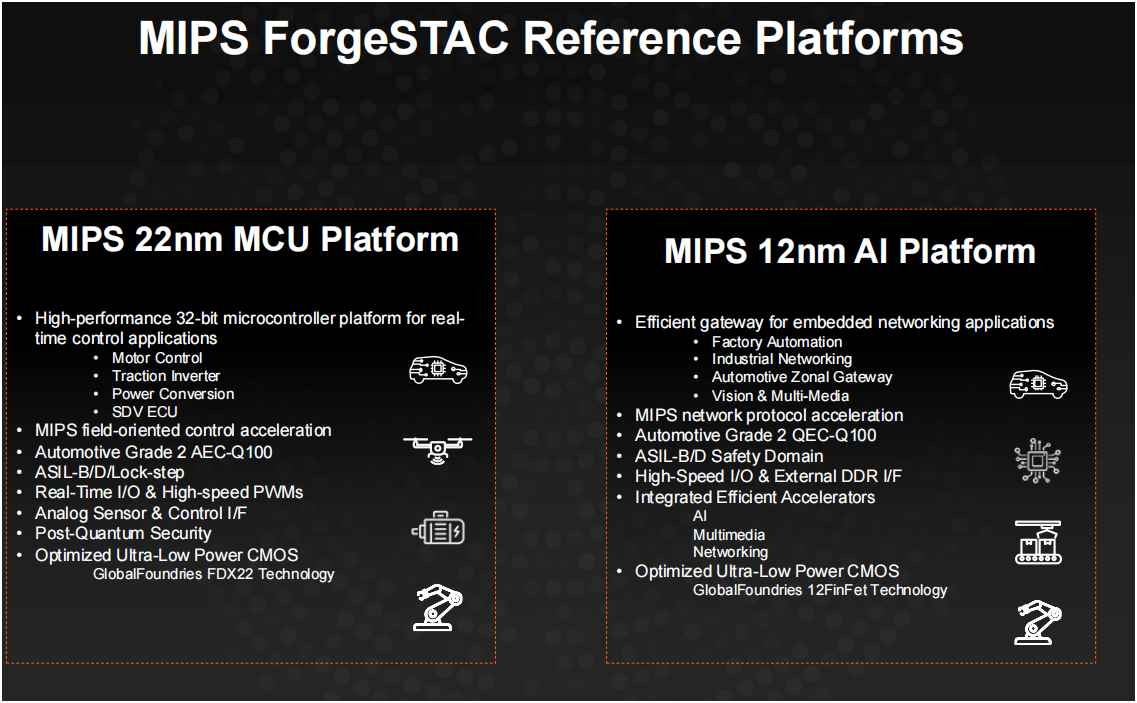

上面PPT中是MIPS ForgeSTAC 參考平臺。

下面表格也披露了MIPS 的22納米 MCU的平臺，以及12納米 AI平臺的對比。

MIPS 在不同技術節點（22nm vs 12nm）上提供的兩種差異化參考平臺，分別服務于實時控制和智能連接/AI兩大市場方向。

清華大學電子工程系教授陳文華發表《基于 22nm FD-SOI CMOS 的毫米波與太赫茲電路設計》演講。陳教授在演講介紹了22-nm FD-SOI CMOS 技術在毫米波（mm-Wave）與太赫茲（THz）相控陣系統中的應用。

陳文華教授是國家杰出青年基金獲得者，擔任北京信息科學與技術國家研究中心副主任等職務，承擔多項國家重大項目，發表學術論文 200 余篇，曾獲多項科技獎項。在演講中他介紹了其課題組圍繞 22nm FD-SOI CMOS 工藝開展的毫米波與太赫茲集成電路研究，包括相移器、功率放大器與信號源等關鍵器件的設計成果，如基于互補增益控制的寬帶矢量調制移相器、23-29GHz 三管堆疊式 PA 以及 127-162GHz 六倍頻器等，充分展現了 FD-SOI 在毫米波與太赫茲電路設計中的優勢與潛力。

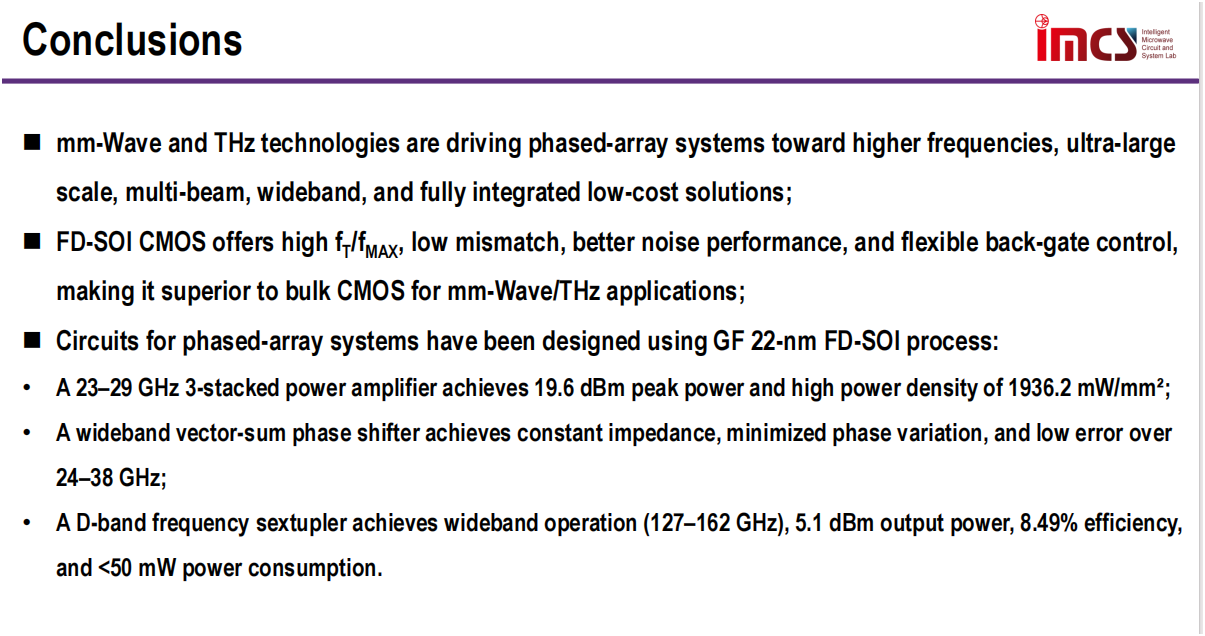

陳文華教授分享總結指出，毫米波（mm-Wave）和太赫茲（THz）技術正推動相控陣系統向更高頻率、超大規模、多波束、寬帶以及完全集成的低成本解決方案發展；FD-SOI CMOS 具有高 fT/fMAX、低失配、更好的噪聲性能以及靈活的背柵控制，使其在毫米波/太赫茲應用中優于體硅 CMOS；已采用 GF 22 納米 FD-SOI 工藝設計了用于相控陣系統的電路。

芯原股份執行副總裁、定制芯片平臺事業部總經理汪志偉分享《基于 FD-SOI 的 IP 和芯片設計平臺》，詳細介紹了芯原基于 FD-SOI 的 IP 和芯片設計平臺，展現了芯原在 FD-SOI 設計領域的技術實力與服務能力。

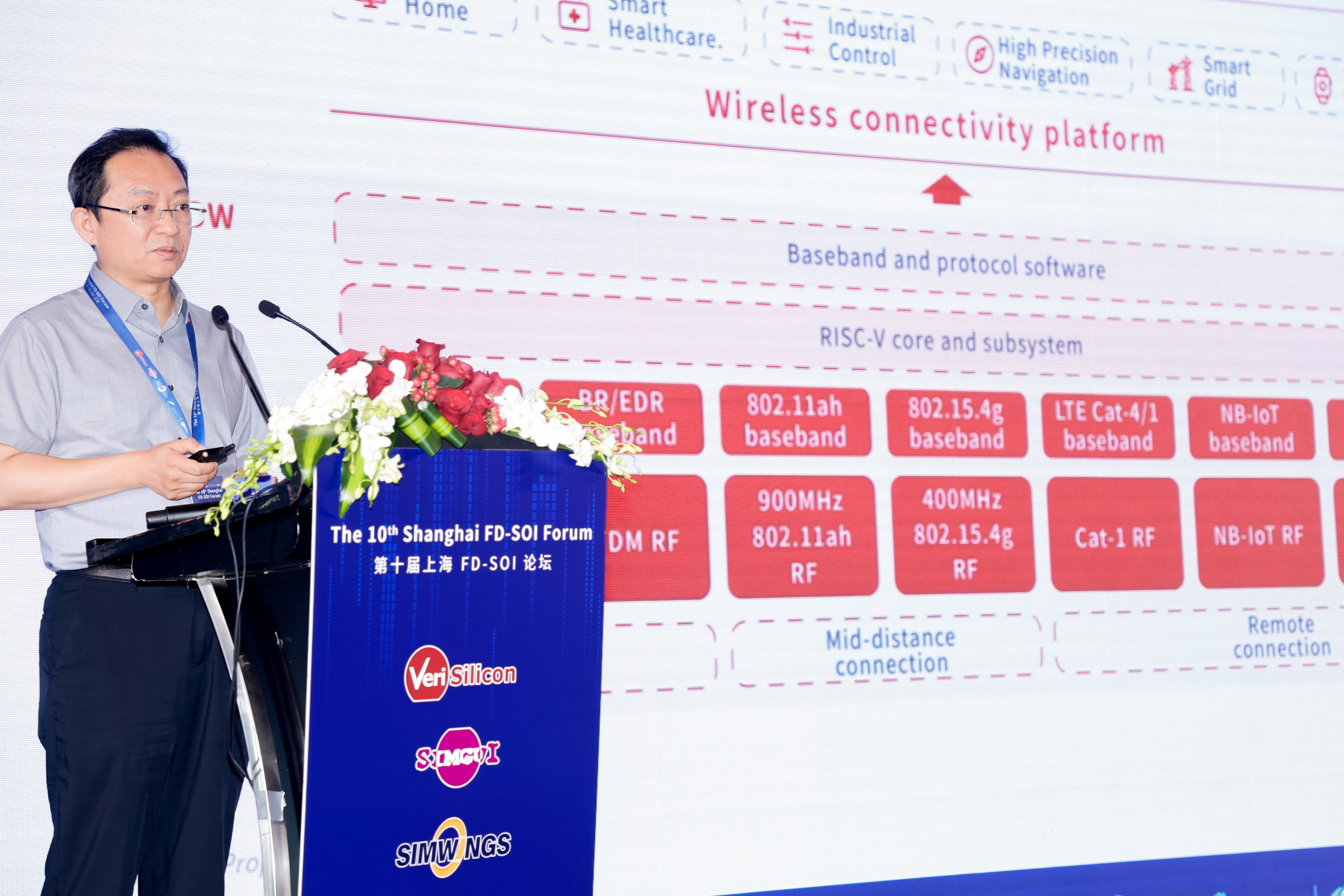

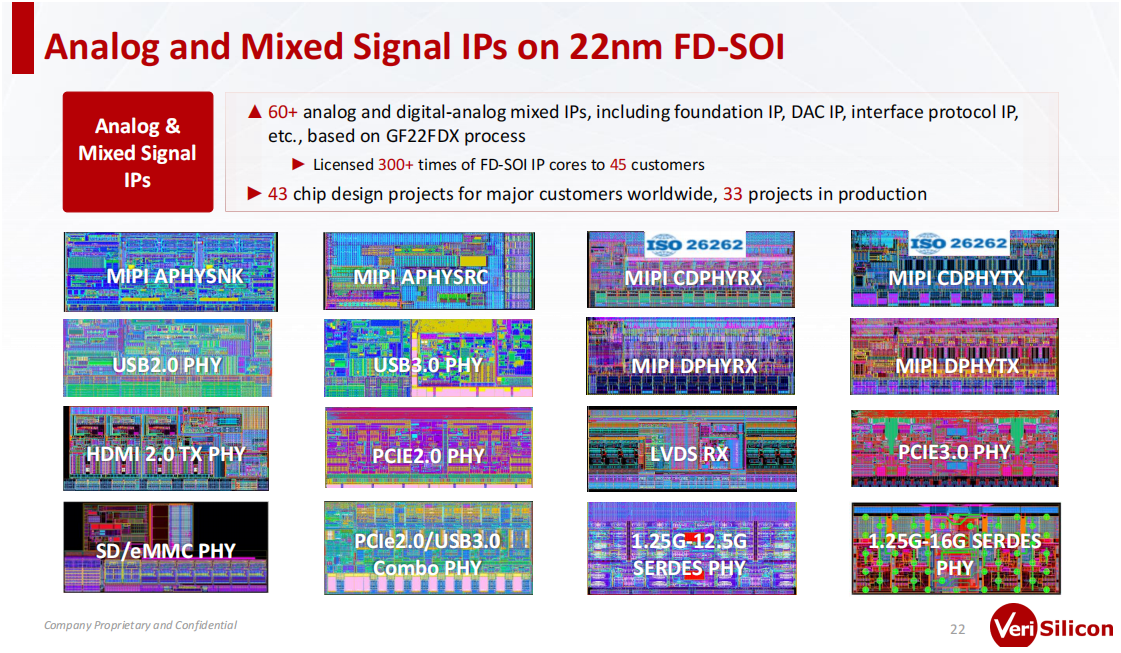

芯原的混合信號IP

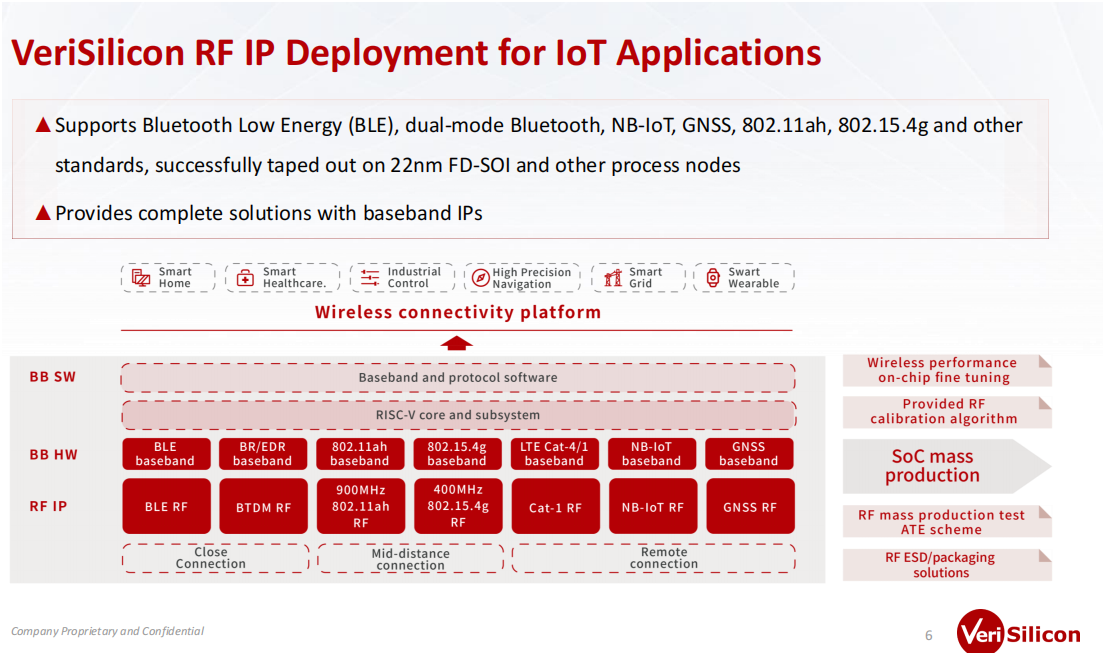

芯原在IOT應用中的RF IP

芯原22納米的FD-SOI RF IP，可以看出應用非常地廣泛。

相關的IP產品非常豐富，詳細的IP見上面四張PPT截圖，更多詳細IP和技術細節就不作全部的截圖分享了。

CEA-Leti 硅組件部門副主管 Martin Gallezot 帶來《邁向 10nm 以下 FD-SOI 技術》演講。 CEA-Leti 中文全名是法國原子能委員會電子與信息技術研究所。自1967年以來，法國原子能委員會電子與信息技術研究所（CEA-Leti）便一直是微納米技術領域創新開拓的先鋒。該研究所隸屬于CEA，后者是科睿唯安評選的全球百強創新機構之一。CEA-Leti的“從實驗室到工廠”模式旨在為創新全生命周期中的企業提供支持。從初創企業到全球大型企業，各類規模的企業都在其研發旅程的不同階段——從概念驗證到新解決方案的規模化量產——與CEA-Leti建立了長期合作關系。CEA-Leti憑借其在微納米技術領域享譽國際的專業能力，推動開發應對低碳能源、數字化、健康、國防與安全等社會緊迫挑戰的新解決方案。將所開發的技術向企業轉移，是CEA-Leti使命中不可或缺的組成部分。

Martin Gallezot 在演講中回顧了 CEA-Leti 10nm FD-SOI 研發平臺的當前開發進展，概述了面臨的挑戰與取得的成果，并展望了 10nm 以下 FD-SOI 技術的發展前景。

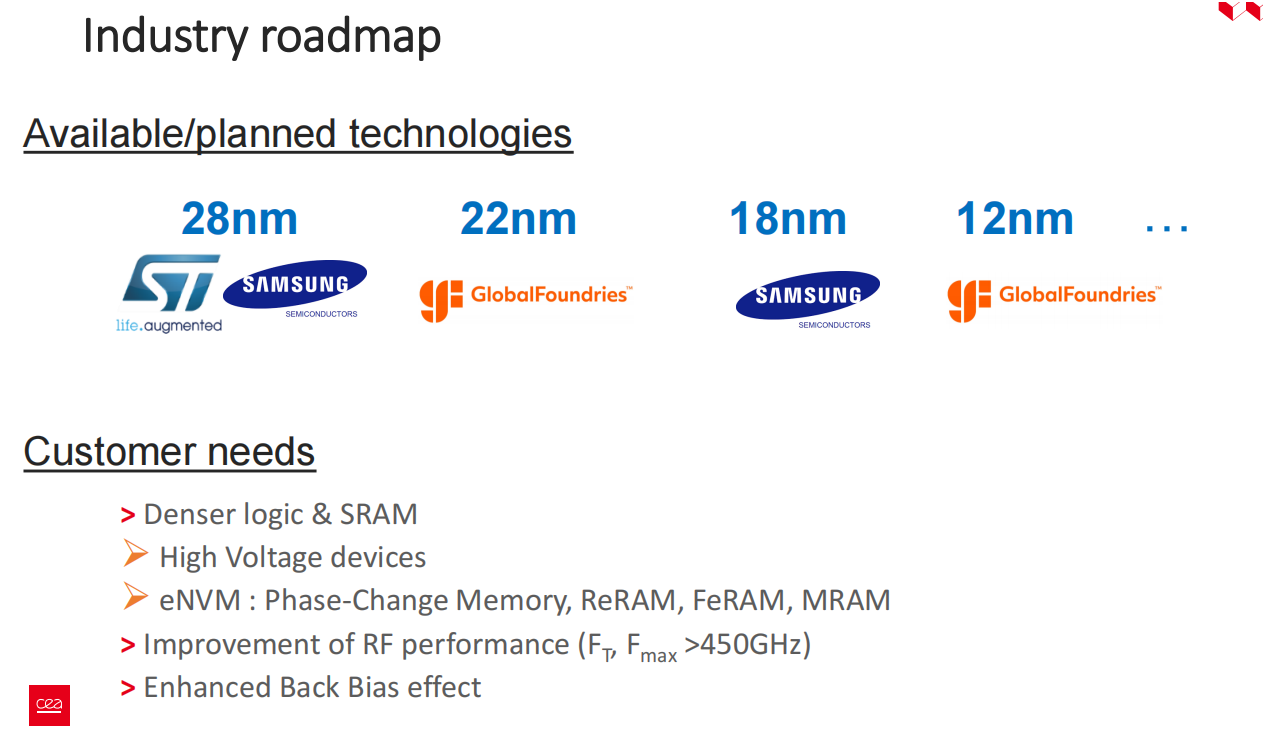

目前FD-SOI產業已經可以成功實現從28納米到12納米的工藝。

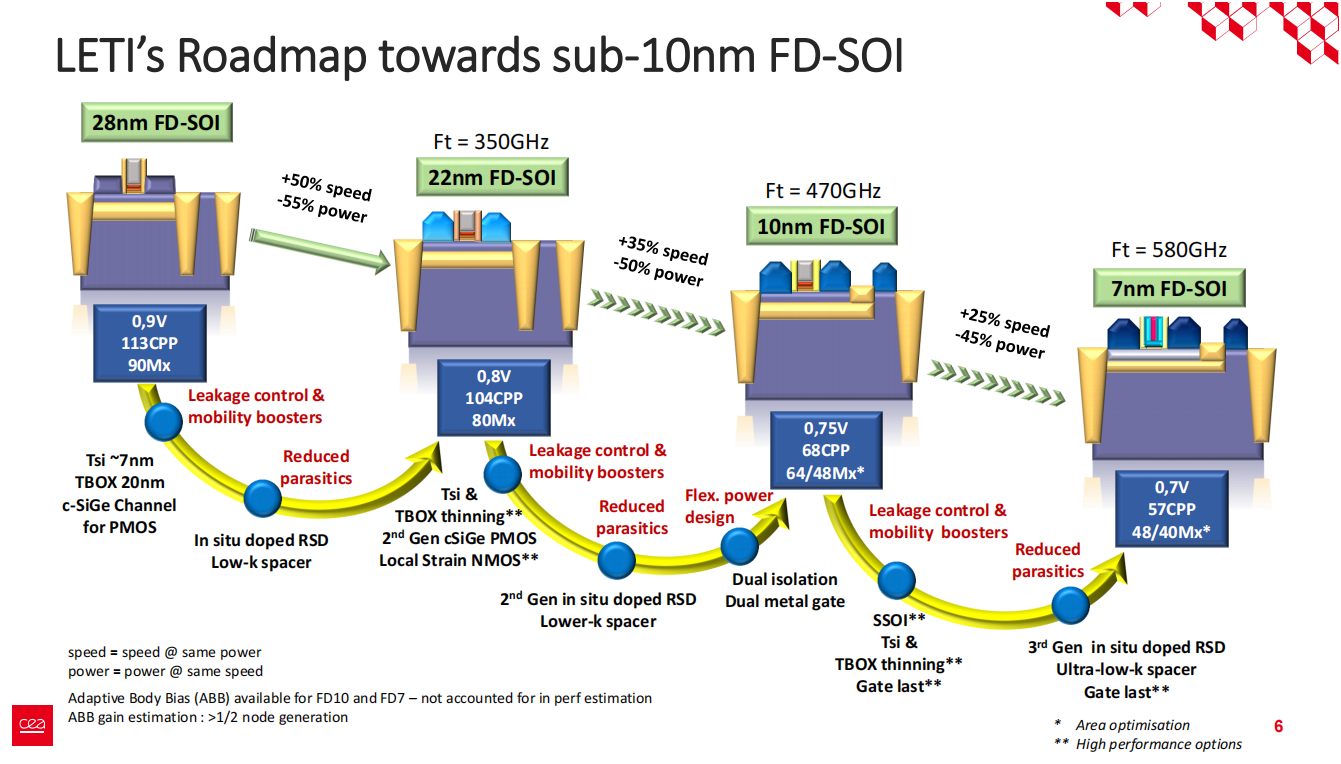

Martin Gallezot公布了LETI的10納米及以下的技術路標。

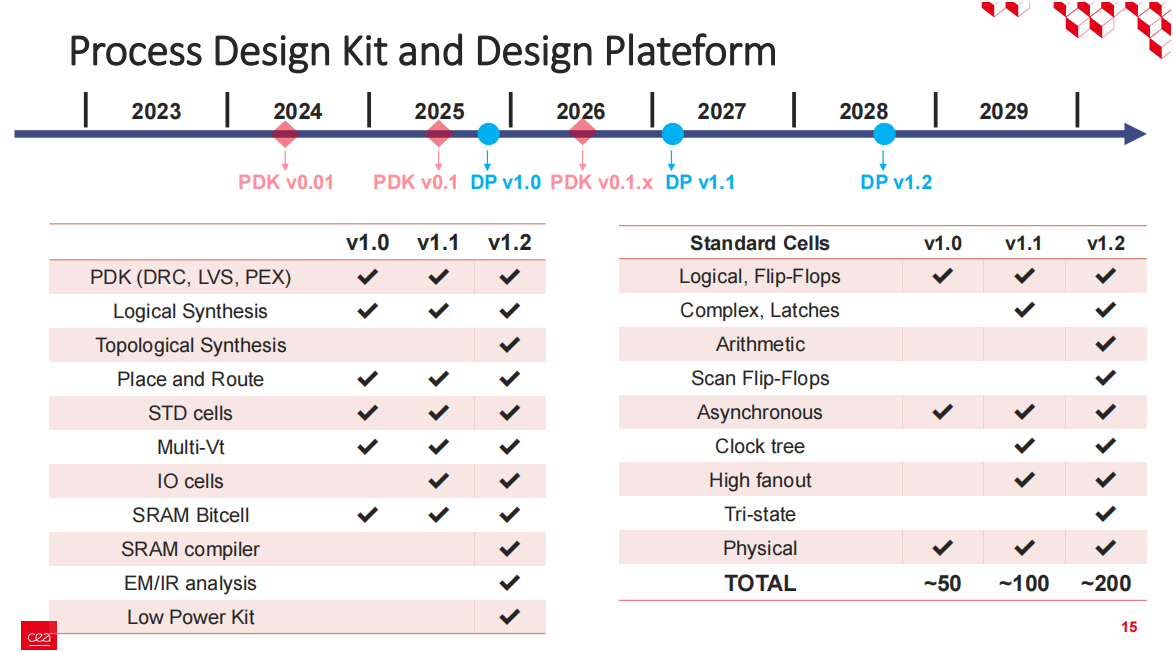

以及不同平臺的詳細的技術節點和未來實現的時間節點。以目前的規劃看，10納米工藝會在2028年中實現。CEA-Leti 硅組件部門副主管 Martin Gallezot也闡述了開發 10 納米工藝節點面臨四大主要挑戰：射頻（RF）性能的提升、增強的背偏置效應、高電壓器件、適用于片上系統（SoC）應用的嵌入式非易失性存儲器（eNVM）。“接下來更重要的事是開始規劃7納米的工藝了。”Martin Gallezot在最后表示。

來自于荷蘭的Soitec執行副總裁 René Jonker 也在現場給大家作了個簡單開場，接下來就把話筒交給了Soitec高級業務發展經理James Zhang，以便現場中國觀眾可以聽懂演講技術的細節。

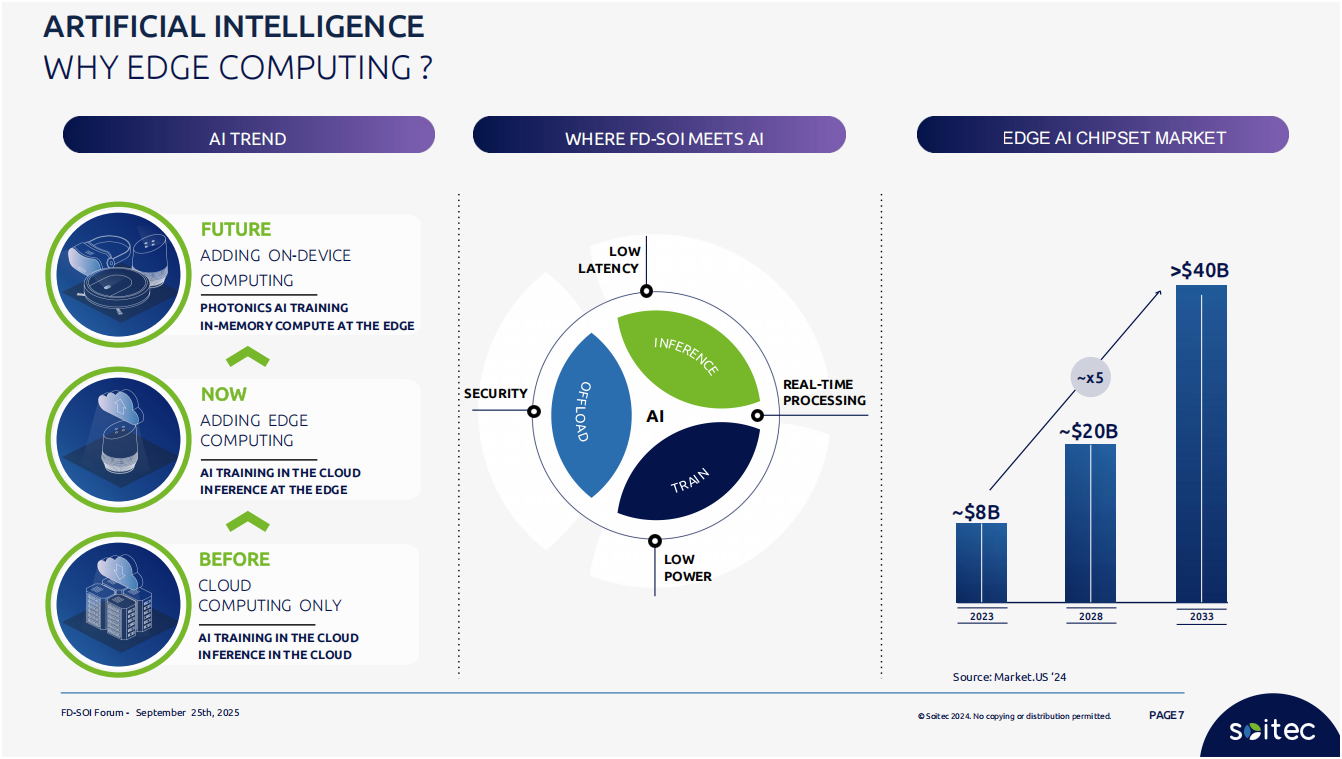

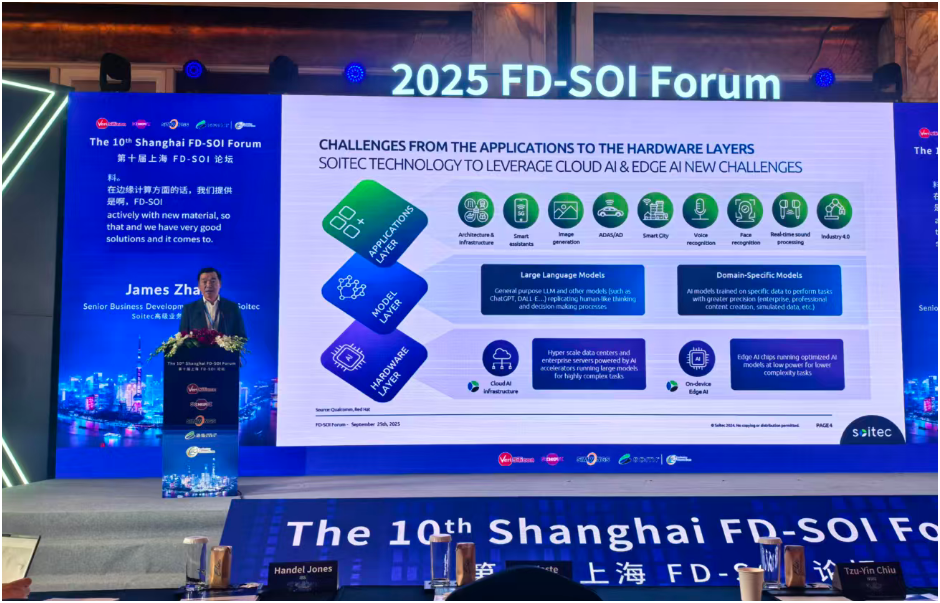

James Zhang指出，Soitec是FD-SOI最主要的材料供應商。之前大部分的AI都是在云端，延時會很高，現在推理大部分放在了邊緣端，以實現即時的AI能力，滿足低延時、低功耗的要求.。

James Zhang通過 NXP、ST、Ericsson、Nordic的FD-SOI的量產芯片案例詳細介紹了在低功耗低延時的優勢。他進一步指出，今年是AI的元年，AI 正重塑各行各業，而 FD-SOI 憑借動態體偏置技術、超低漏電特性和強大可靠性，成為人工智能應用的理想選擇，能夠為智能邊緣設備、智能傳感器、汽車平臺等提供高效解決方案。同時，作為工程襯底領域的全球領導者，Soitec 將通過先進材料創新優化 FD-SOI，助力 AI 時代發展。

下午時段演講的最后一個環節是由Dolphin Semiconductor 亞洲區銷售總監 Ying Zhao 分享《面向可聽設備與可穿戴設備的新一代基于 GF 22FDX + 工藝的 IP 核》。

Dolphin Semiconductor是一家超過40年歷史的提供半導體IP解決方案的企業，致力于混合信號IP設計，主要面向工業、高性能計算、個人電子產品、物聯網和汽車等市場。Ying Zhao 在演講中介紹了公司針對可聽設備與可穿戴設備推出的基于 GF 22FDX + 工藝的新一代 IP 核，展現了 FD-SOI 技術在消費電子領域的創新應用。

在超低功耗的可穿戴聽覺的應用中，例如TWS、智能麥克風、助聽器OTC設備，就需要更低功耗、低延時的處理器。

Dolphin Semiconductor的GF22FDX+的新一代IP，

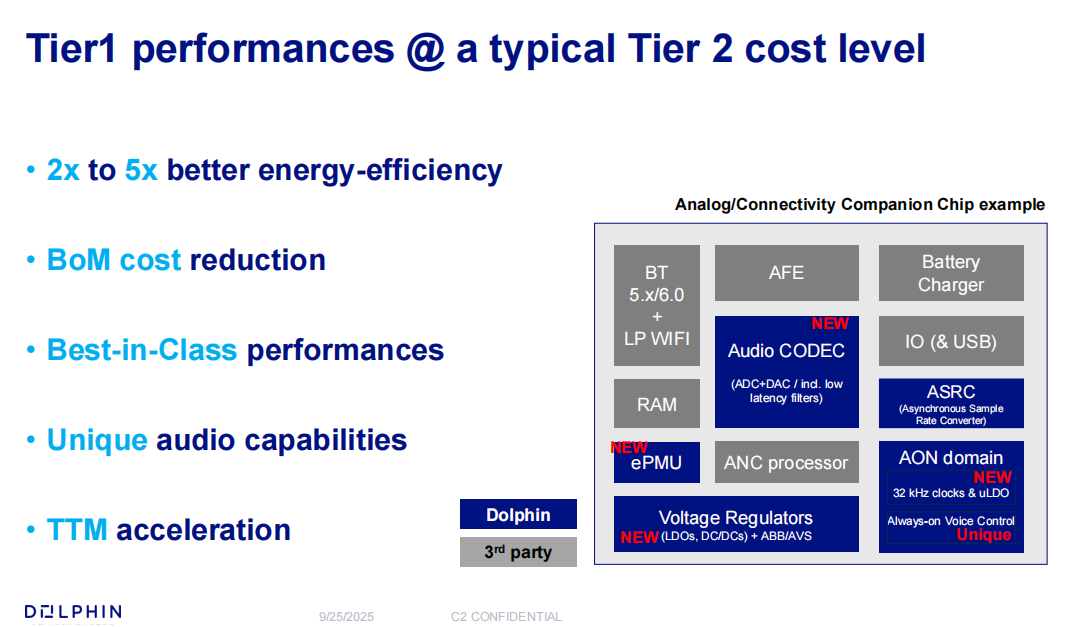

框圖架構及突出的性能優勢

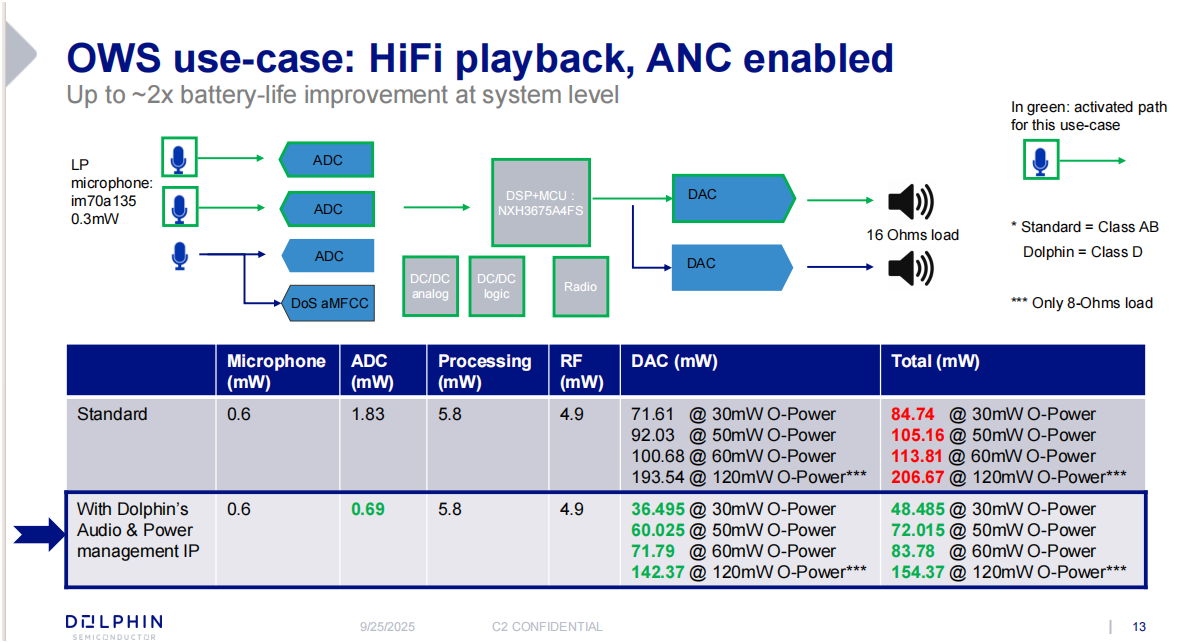

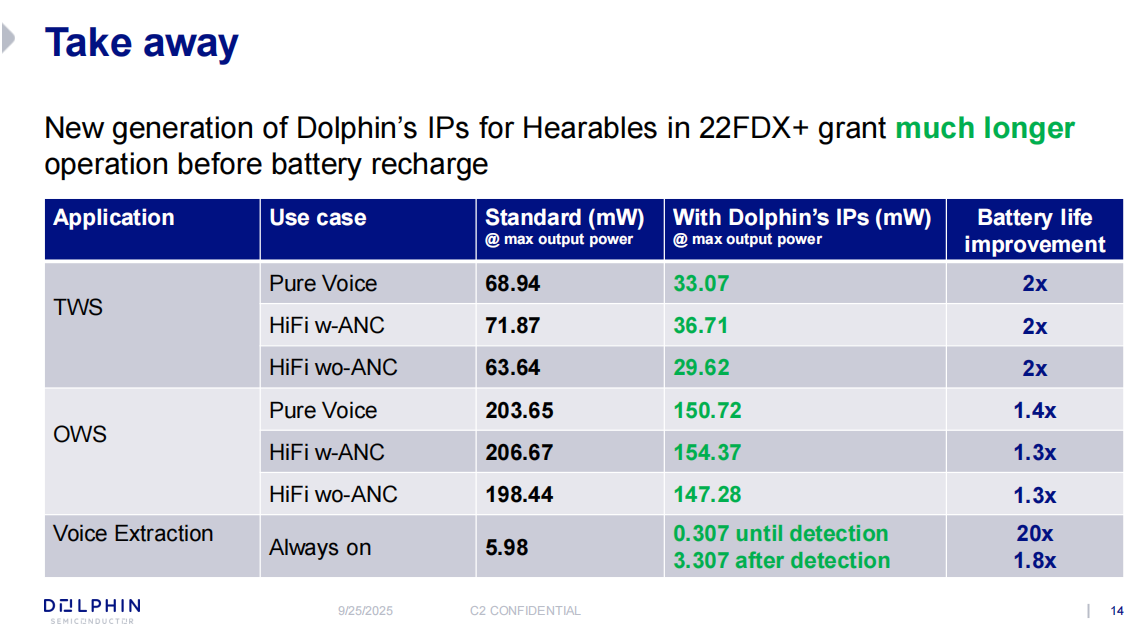

在TWS和OWS上的數據表現。據說產品終端客戶的產品開始量產了。

從上圖中與現有標準工藝對比看出來，在22FDX+的工藝上，TWS、OWS耳機等終端產品上，有的甚至實現了最高20倍的續航延長！很快就將面市的新一代的創新產品，將實現更長的驚人的續航時間。

圓桌討論：FD-SOI的設計實現

論壇下午分享環節最終還是進入到了讓人激動的第二次的圓桌討論環節。雖然堅持了艱苦的一天的知識大腦爆，芯原股份創始人、董事長兼總裁戴偉民博士仍然堅持親自上臺主持。參與討論的嘉賓包括清華大學電子工程系教授陳文華、芯原股份執行副總裁汪志偉、Soitec 高級業務發展經理 James Zhang 以及 Dolphin Semiconductor 亞洲區銷售總監 Ying Zhao。

圓桌的各位嘉賓圍繞 FD-SOI 的設計實現展開深入交流，結合實際案例分享了在 FD-SOI 設計過程中的獨特技術例如靜態體偏置（Static Body-Bias,SBB) 、自適應偏置（Adaptive Body-Bias ,ABB) 和動態體偏置(Dynamic Body-Bias，DBB)技術，以及相關的設計經驗等，如對AI推理要求極高的新一代智能攝像頭（CIS+AI）的應用，共同探討了設計領域面臨的難點及解決方案，為現場觀眾提供了寶貴的實踐參考（進一步把現場觀眾的燒腦推向了極限）。

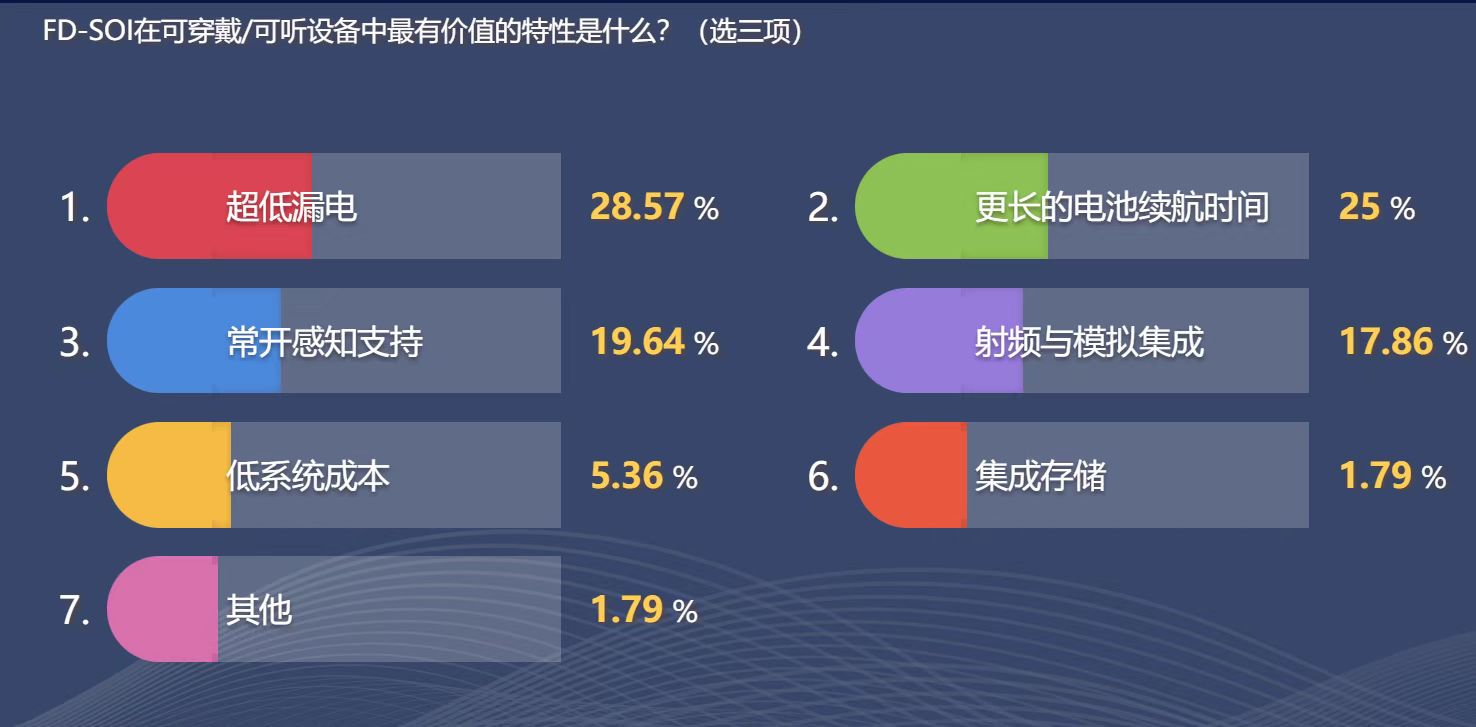

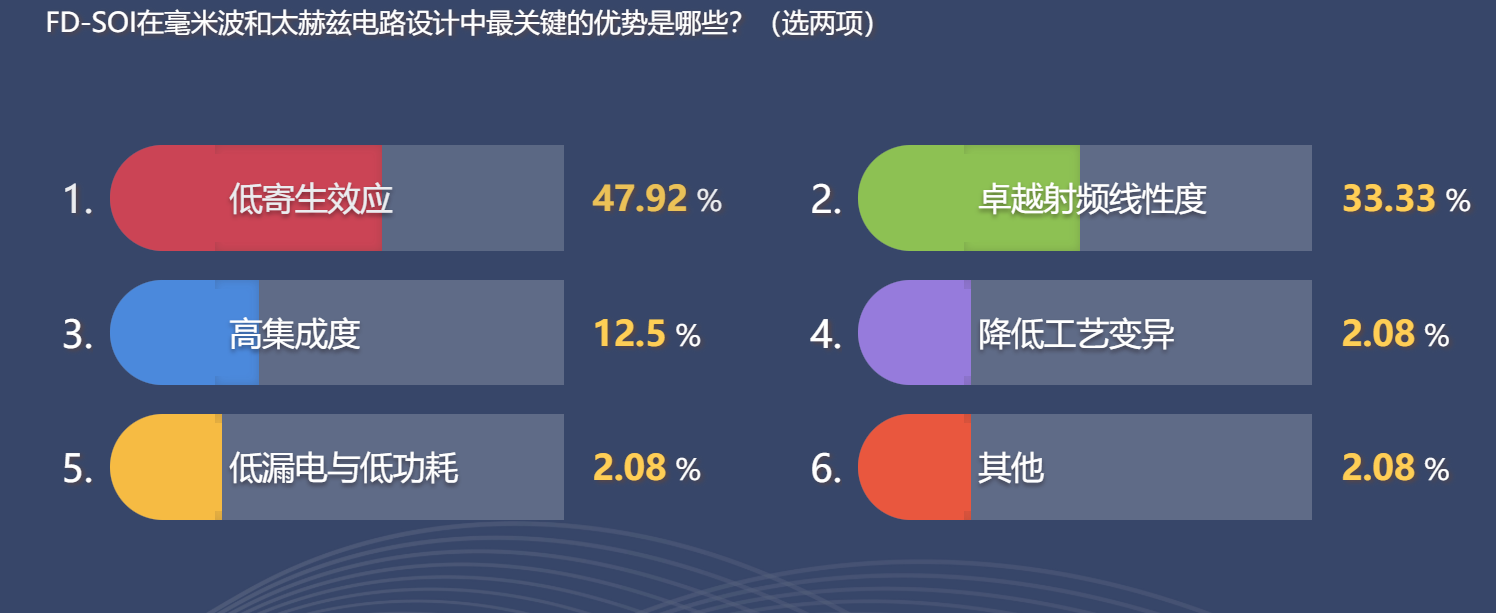

圓桌現場投票1：FD-SOI在毫米波和太赫茲電路設計中最關鍵的優勢，前兩項排名分別是低寄生效應和卓越的射頻線性度。

寫在最后

第十屆上海 FD-SOI 論壇的成功舉辦，不僅為全球 FD-SOI 領域的專家學者和企業代表提供了一個高質量的交流平臺，更是進一步推動了 FD-SOI 技術的創新發展與產業應用。相信在各方的共同努力下，FD-SOI 技術將在更多的邊緣AI、AIOT、汽車電子、可穿戴等新興應用領域綻放光彩，為半導體產業的持續發展注入新動力。(完）
