MSPM0Gx51x 微控制器 （MCU） 是基于增強型 Arm Cortex-M0+ 32 位核心平臺的 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，工作頻率高達 80MHz。這些 MCU 為需要 256KB 至 512KB 閃存的小型封裝或高引腳數封裝（多達 100 個引腳）的應用提供了成本優化和設計靈活性。這些器件包括雙通道 CAN-FD 控制器、網絡安全使能器、高性能集成模擬，并在整個工作溫度范圍內提供出色的低功耗性能。
*附件：mspm0g1518.pdf

該器件具有高達 512KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC） 和高達 128KB 的 SRAM（前 64kB 具有 ECC 和奇偶校驗保護）。閃存分為兩個主組以支持現場固件更新，并在兩個主組之間提供地址交換支持。

靈活的網絡安全推動器可用于支持安全啟動、安全現場固件更新、IP 保護（僅執行內存）、密鑰存儲等。為各種 AES 對稱密碼模式以及 TRNG 熵源提供硬件加速。網絡安全架構正在等待 Arm? PSA 1 級認證。

提供一組高性能模擬模塊，例如兩個同時采樣的 12 位 4Msps ADC，支持多達 27 個外部通道、片內基準電壓源（1.4V 或 2.5V）、一個 12 位 1Msps DAC 和三個可在低功耗和高速模式下運行的比較器，并帶有額外的內置 8 位基準 DAC。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex M0+ CPU，帶內存保護單元，頻率高達 80MHz
• PSA-L1認證目標
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 512KB 的閃存，帶糾錯碼 （ECC）
    • 雙銀行，帶地址交換，用于 OTA 更新
  • 具有 ECC 保護的 16KB 數據閃存組
  • 總計 128KB SRAM
    • SRAM（組 0）：64kB SRAM，具有 ECC 保護或硬件奇偶校驗，并保留至待機模式
    • SRAM（組 1）：64kB SRAM，保持至 STOP 模式
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 27 個外部通道
    • 14 位有效分辨率，250ksps，硬件平均
  • 三個高速比較器 （COMP），集成了 8 位基準 DAC
    • 高速模式下的傳播延遲為 32ns
    • 支持低至 <1μA 的低功耗模式作
  • 一個12位1Msps數模轉換器（DAC），集成輸出緩沖器
  • ADC、COMP 和 DAC 之間的可編程模擬連接
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：123μA/MHz （CoreMark）
  • 睡眠：38μA/MHz
  • STOP：4MHz時為223μA
  • 待機：32kHz時為1.7μA，RTC和SRAM組為0，狀態保持
  • 關斷：92nA，具有IO喚醒功能
• 智能數字外設
  • 12 通道 DMA 控制器
  • 數學加速器支持 DIV、SQRT、MAC 和 TRIG 計算
  • 九個定時器支持多達 28 個 PWM 通道
    • 兩個 16 位通用定時器支持 QEI
    • 四個 16 位通用定時器支持待機模式下的低功耗作
    • 一個 32 位通用定時器
    • 兩個 16 位高級定時器，支持死區和多達 12 個 PWM 通道的免費輸出
  • 兩個窗口看門狗定時器 （WWDT），一個獨立看門狗定時器 （IWDT）
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 七個 UART 接口
    • 兩個支持 LIN、IrDA、DALI、智能卡、曼徹斯特
    • 三個支持待機模式下的低功耗運行
  • 三個 I2C 接口，支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和 STOP 模式喚醒
  • 三個 SPI 接口，其中一個支持高達 32Mbits/s
  • 兩個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 和 CAN-FD
• 時鐘系統
  • 內部 4 至 32MHz 振蕩器 （SYSOSC），精度高達 ±1.2%
  • 鎖相環 （PLL），高達 80MHz
  • 內部 32kHz 低頻振蕩器 （LFOSC），精度為 ±3%
  • 外部 4 至 48MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • AES-128/256 加速器，支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR
  • 最多可存儲四個 AES 密鑰的安全密鑰
  • 用于保護代碼和數據的靈活防火墻
  • 真隨機數生成器 （TRNG）
  • 循環冗余檢查器（CRC-16、CRC-32）
• 靈活的 I/O 功能
  • 多達 94 個 GPIO
    • 兩個 5V 容差漏極開路 IO
    • 三個驅動強度為 20mA 的高驅動 IO
    • 四個高速 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 100引腳nFBGA （ZAW） （0.8mm間距） - 預覽版
  • 100引腳LQFP（PZ）（0.5mm間距）
  • 80引腳LQFP （PN） （0.5mm間距）
  • 64引腳LQFP （PM）（0.5mm間距）
  • 48引腳LQFP（PT）（0.5mm間距）
  • 48 引腳 VQFN （RGZ）（0.5mm 間距）
  • 42 引腳 DSBGA （YCJ）（0.35mm 間距） - 預覽版
  • 32引腳VQFN（RHB）（0.5mm間距）
• 家庭成員（另請參閱設備比較）
  • MSPM0G1518：256KB 閃存，128KB RAM
  • MSPM0G1519：512KB 閃存，128KB RAM
  • MSPM0G3518：256KB 閃存，128KB RAM
  • MSPM0G3519：512KB 閃存，128KB RAM

參數

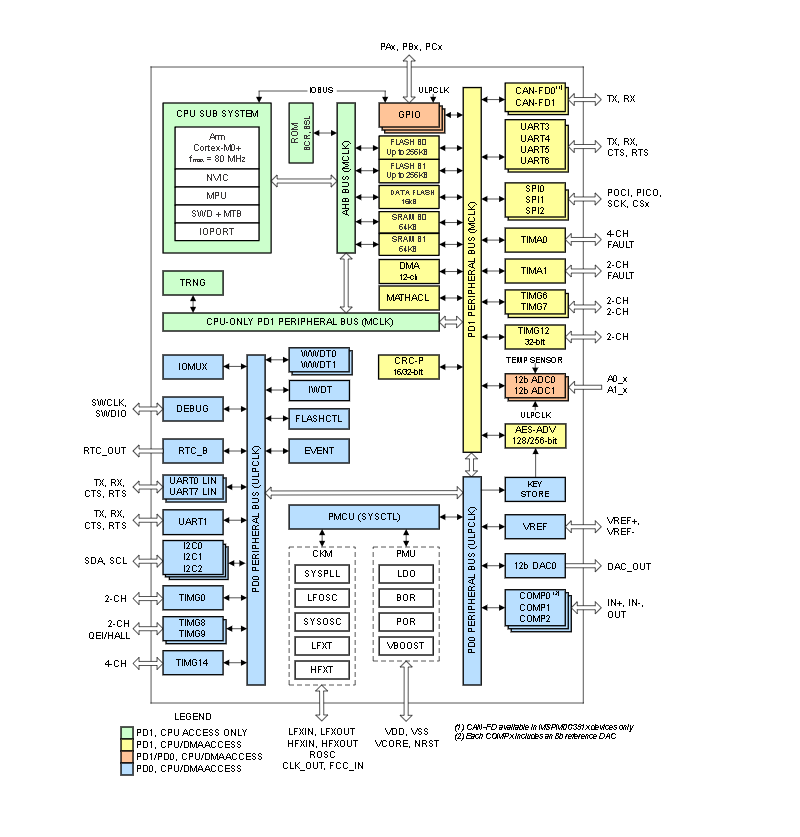

方框圖

產品概述

MSPM0Gx51x系列是德州儀器(TI)推出的基于Arm? Cortex?-M0+內核的32位混合信號微控制器，主要特點包括：

• ?核心性能?：80MHz主頻，帶內存保護單元(MPU)
• ?存儲配置?：256KB/512KB閃存(帶ECC)，128KB SRAM(64KB帶ECC/奇偶校驗)
• ?模擬外設?：2個12位4Msps ADC，3個高速比較器(帶8位參考DAC)，1個12位1Msps DAC
• ?通信接口?：7個UART，3個I2C，3個SPI，2個CAN-FD控制器
• ?低功耗特性?：運行模式123μA/MHz，待機模式1.7μA
• ?安全特性?：AES-128/256加速器，真隨機數生成器(TRNG)，密鑰存儲等

關鍵特性

處理器與存儲

• ?CPU?：32位Cortex-M0+內核，支持80MHz頻率
• ?閃存?：雙bank設計支持OTA更新，ECC保護
• ?SRAM?：128KB(64KB Bank0帶ECC/奇偶校驗，64KB Bank1)

模擬外設

• ?ADC?：2個12位4Msps ADC，支持硬件平均實現14位有效分辨率
• ?比較器?：3個高速比較器(32ns響應)，集成8位DAC
• ?DAC?：1個12位1Msps DAC，集成輸出緩沖

數字外設

• ?定時器?：9個通用定時器，支持28路PWM
• ?通信接口?：豐富UART/I2C/SPI/CAN-FD選擇
• ?DMA?：12通道DMA控制器

低功耗特性

• ?工作模式?：RUN/SLEEP/STOP/STANDBY/SHUTDOWN
• ?典型電流?：
  • RUN模式：123μA/MHz
  • STANDBY模式：1.7μA(保持SRAM Bank0)
  • SHUTDOWN模式：92nA

應用領域

• 電機控制
• 家用電器
• 不間斷電源和逆變器
• 醫療設備
• 工業自動化和控制
• 智能計量等

開發支持

• ?開發套件?：LP-MSPM0G3519 LaunchPad開發套件
• ?軟件支持?：MSPM0 SDK，支持Code Composer Studio等主流IDE
• ?文檔資源?：技術參考手冊、數據手冊、應用筆記等
