“芯”生態，“圳”綻放！

ATOMETRICS優可測將攜精密測量技術亮相

2025灣區半導體產業生態博覽會！

本屆灣區半導體產業生態博覽會

將于10月15日~17日

在深圳會展中心（福田）舉行

今年將有哪些

“芯”特色、“芯”亮點、“芯”成效？

來源：深圳發布

10月10日，深圳市政府新聞辦舉行新聞發布會，介紹“2025灣區半導體產業生態博覽會”相關情況?！盀承菊埂笔菄?guó)內外半導體產業鏈、供應鏈和價值鏈深度融合的交流平臺，致力于“打造中國半導體自主品牌第一展”。本屆展會除設置先進封裝、晶圓制造、化合物半導體、芯片設計等四大核心展區外，還打造了AI芯片與邊緣計算生態、RISC-V生態、Chiplet與先進封裝生態三大特色展區。

|亮點搶先看

“灣芯展”現場，優可測將展出高精度量測解決方案，滿足制造業升級、新工藝探索階段的微米、亞微米、納米、亞納米級測量需求：

01

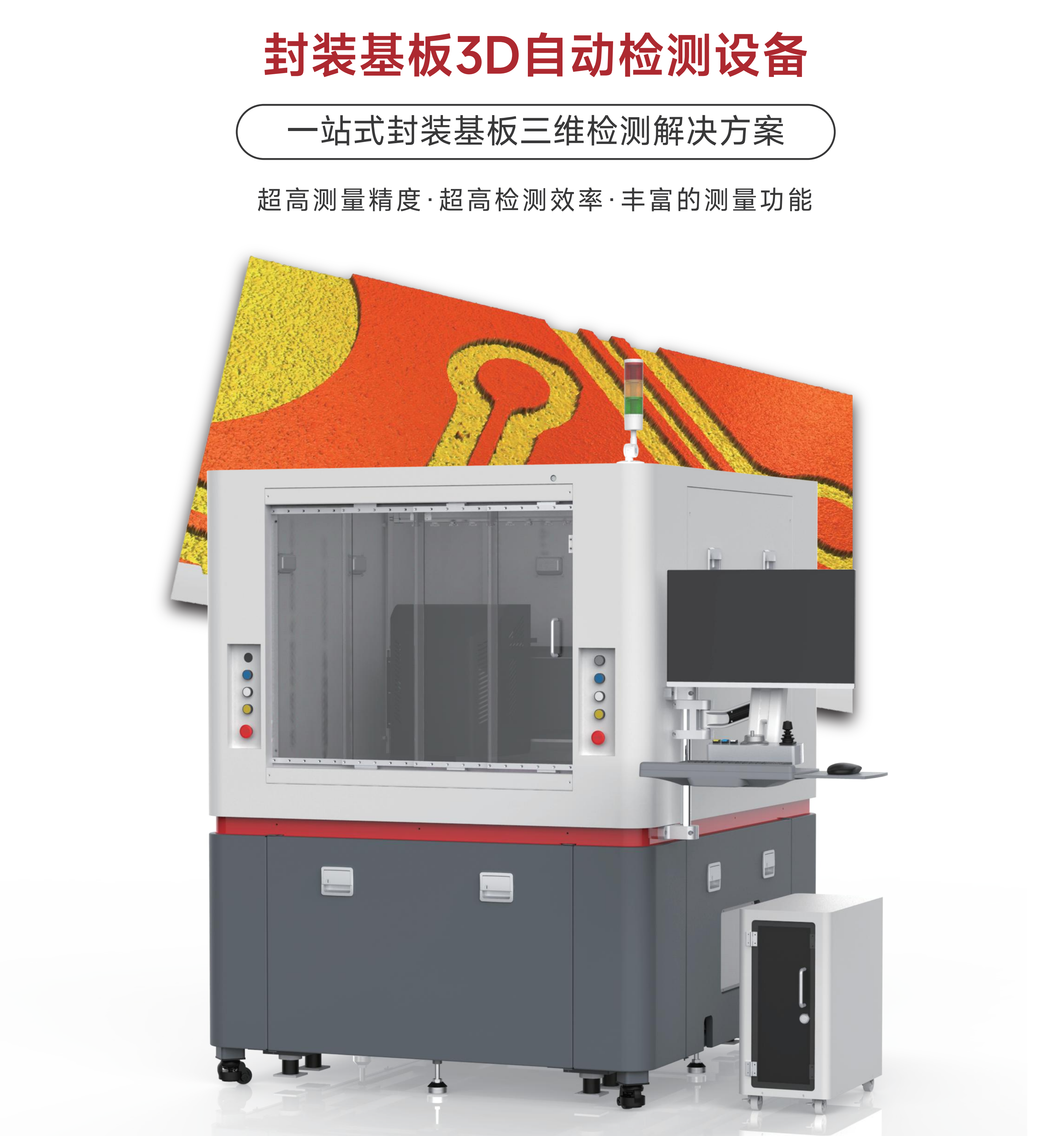

封裝基板3D自動檢測設備

Elite Pro系列：

一站式封裝基板三維檢測解決方案，超高測量精度，超高檢測效率，豐富的測量功能。Z軸掃描速度，最快可達400μm/s，臺階高度重復性< 0.3%。

02

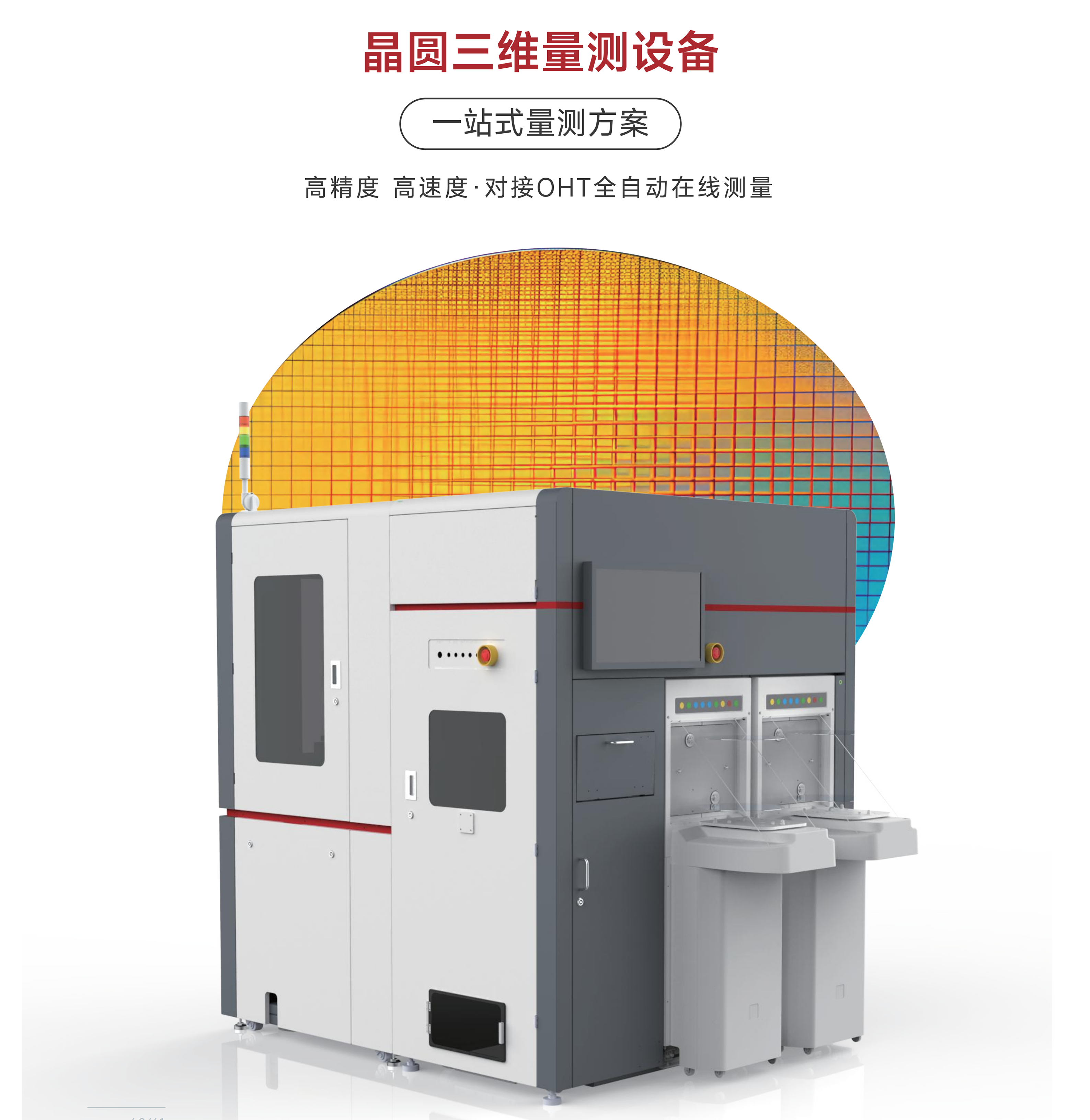

晶圓三維量測設備

WPM系列：

一站式晶圓量測方案，高精度、高速度、對接OHT全自動在線測量，表面形貌重復性高達0.03nm，，臺階高度重復性＜0.08%，掃描速度高達17μm/s。

03

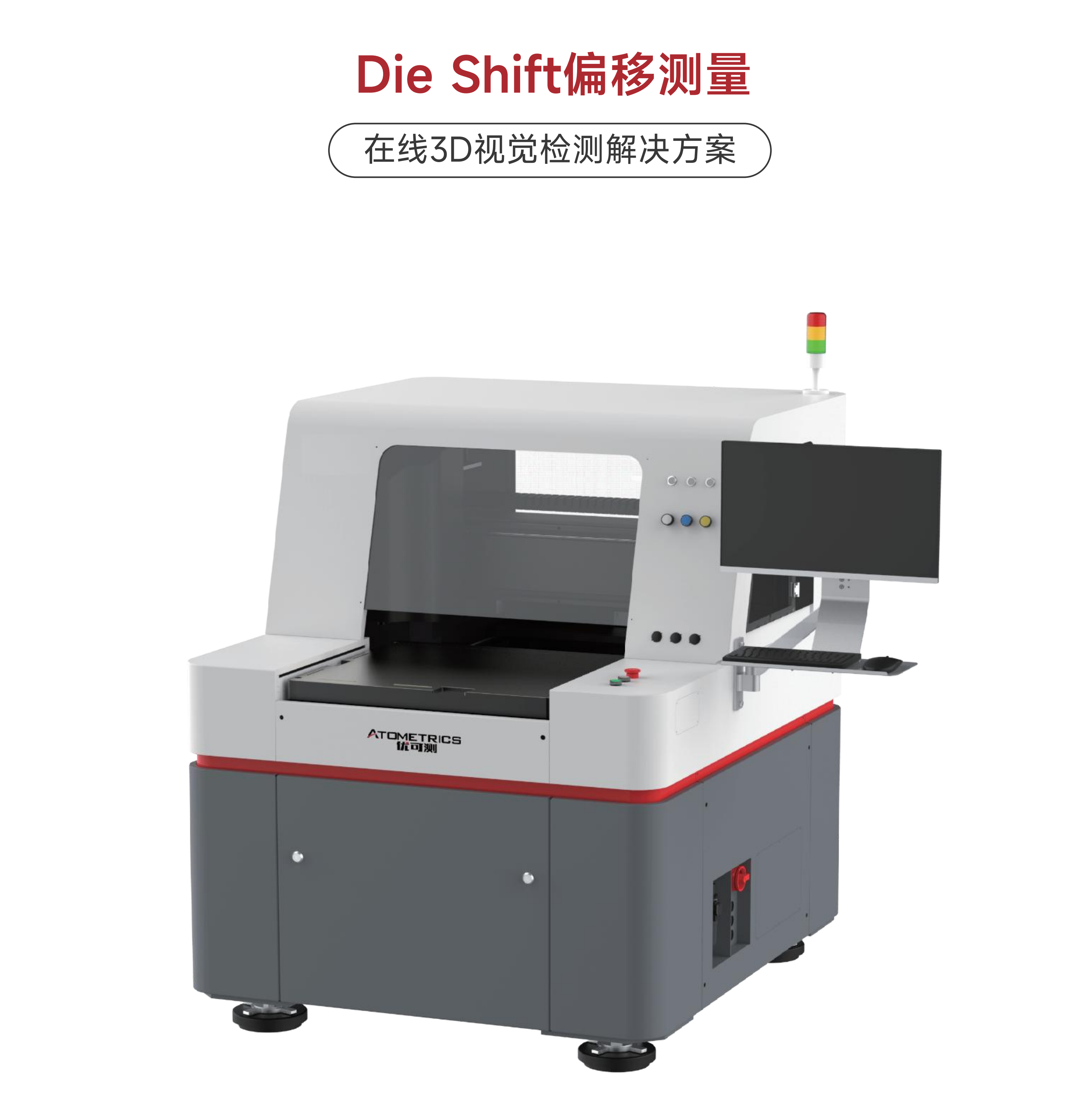

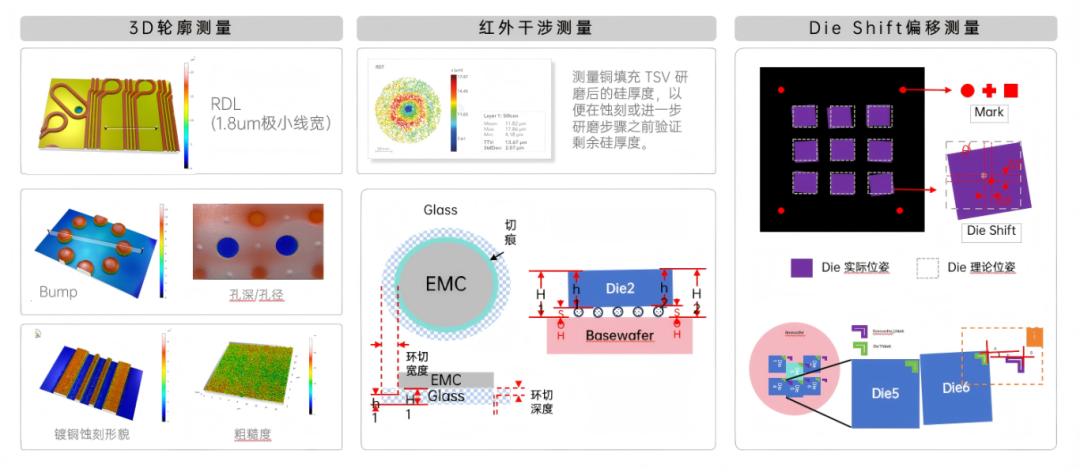

Die Shift偏移測量設備

PLP-Elite View DS系列：

在線3D視覺檢測解決方案，分辨率達0.1μm?？蓱?yīng)用于紅外CCD Die Shift測量for 2.5D先進封裝；FCB后計算Die與Basewafer的位置關系。

04

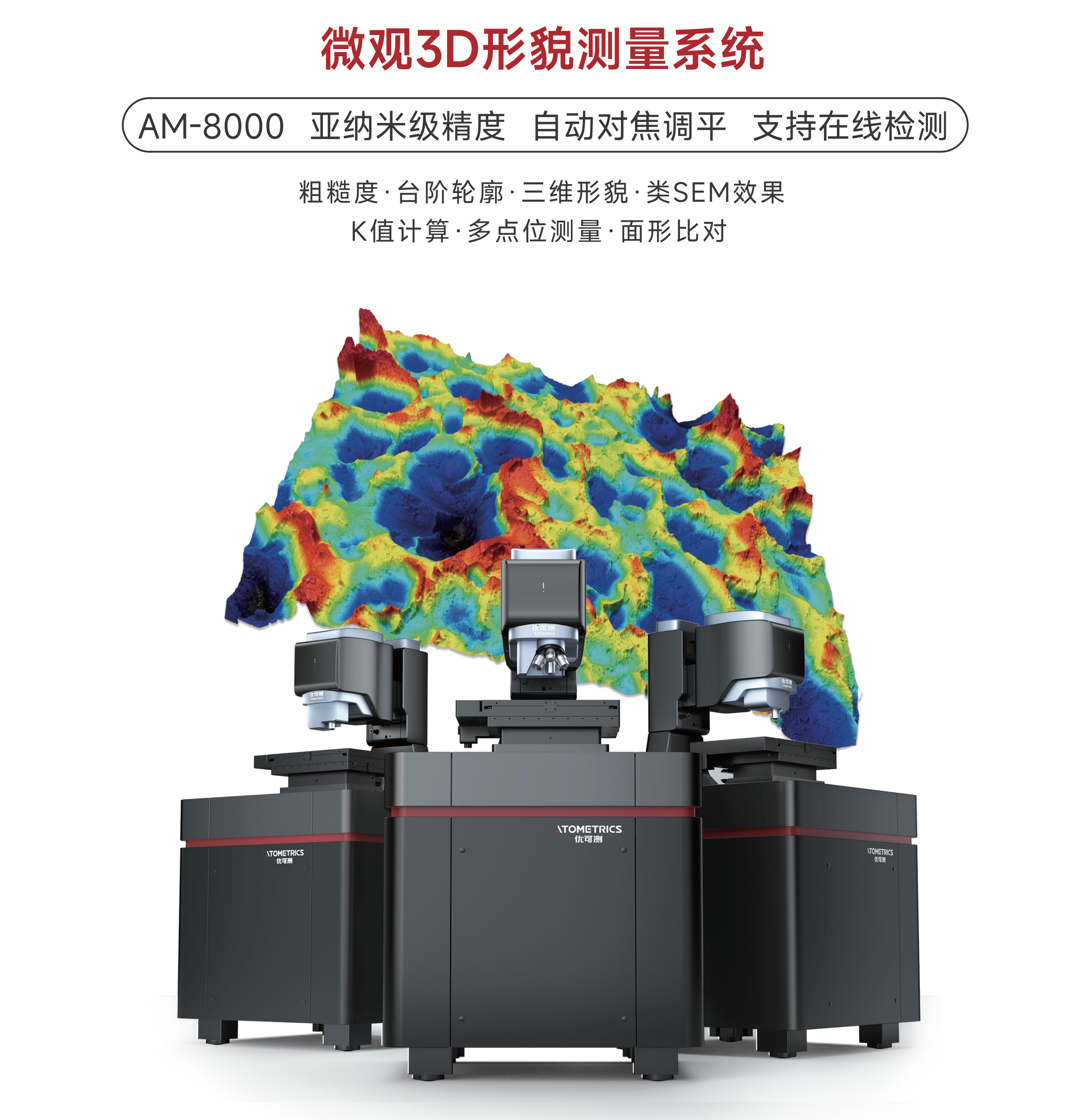

白光干涉儀

AM-8000系列：

半導體領域可測量CMP拋光后粗糙度、外延后粗糙度與缺陷、光刻膠厚度與形貌、Substrate/TSV/TGV粗糙度與形貌尺寸等，一鍵自動對焦調平，支持批量多點位測量。

05

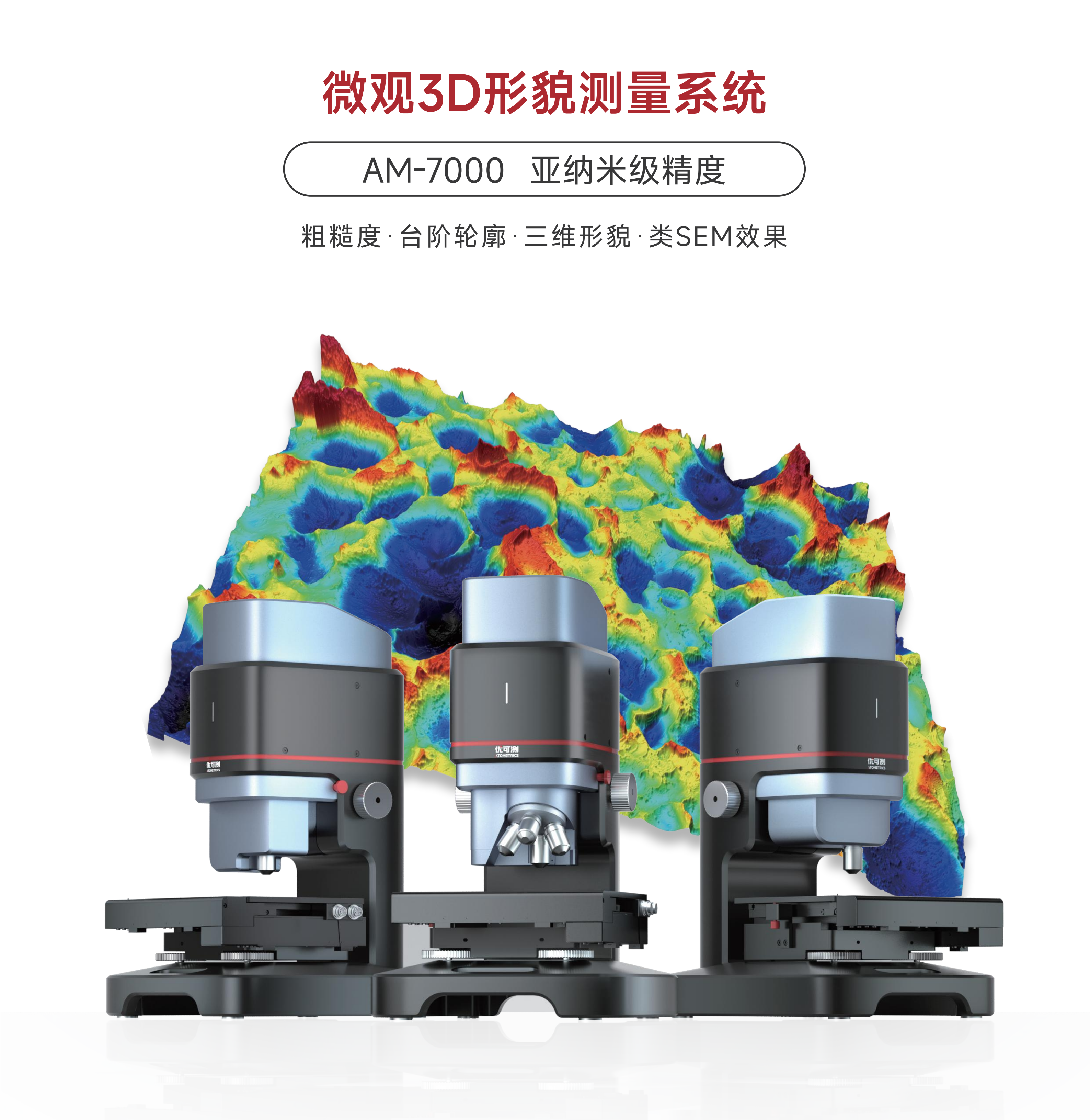

白光干涉儀

AM-7000系列：

以大量程、高精度的高速壓電陶瓷單元驅動，精度高達0.03nm，掃描速度高達400um/s，可測量表面粗糙度、輪廓、形貌、臺階、面型、PV、盲孔等。

06

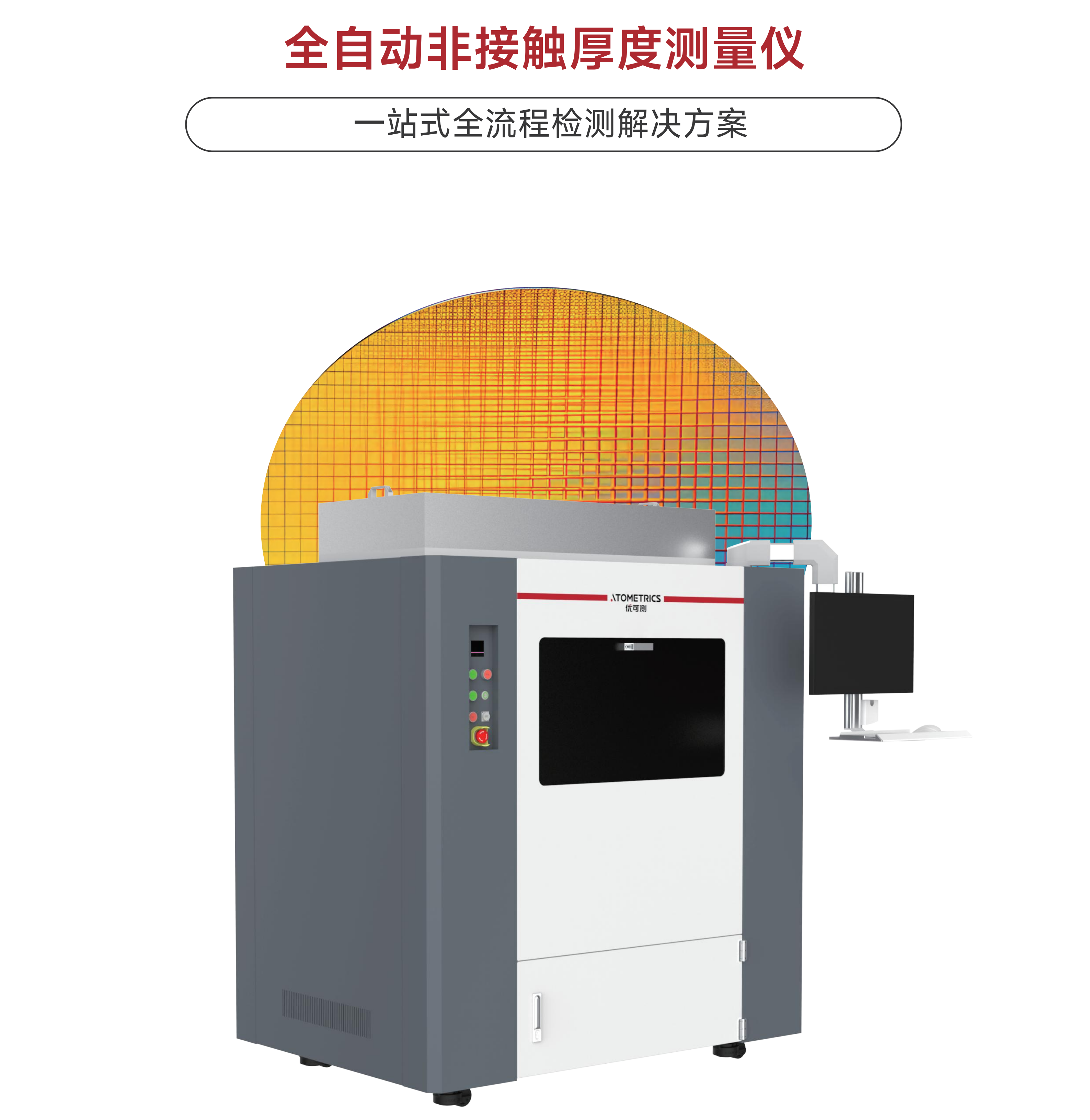

全自動非接觸厚度測量?jī)x

APS系列：

一站式全流程檢測解決方案，適用于減薄、拋光、熱處理、外延、鍍膜、光刻等工藝流程中的TTV/Bow/Warp測量，支持逐行、米字、自定義坐標掃描。

07

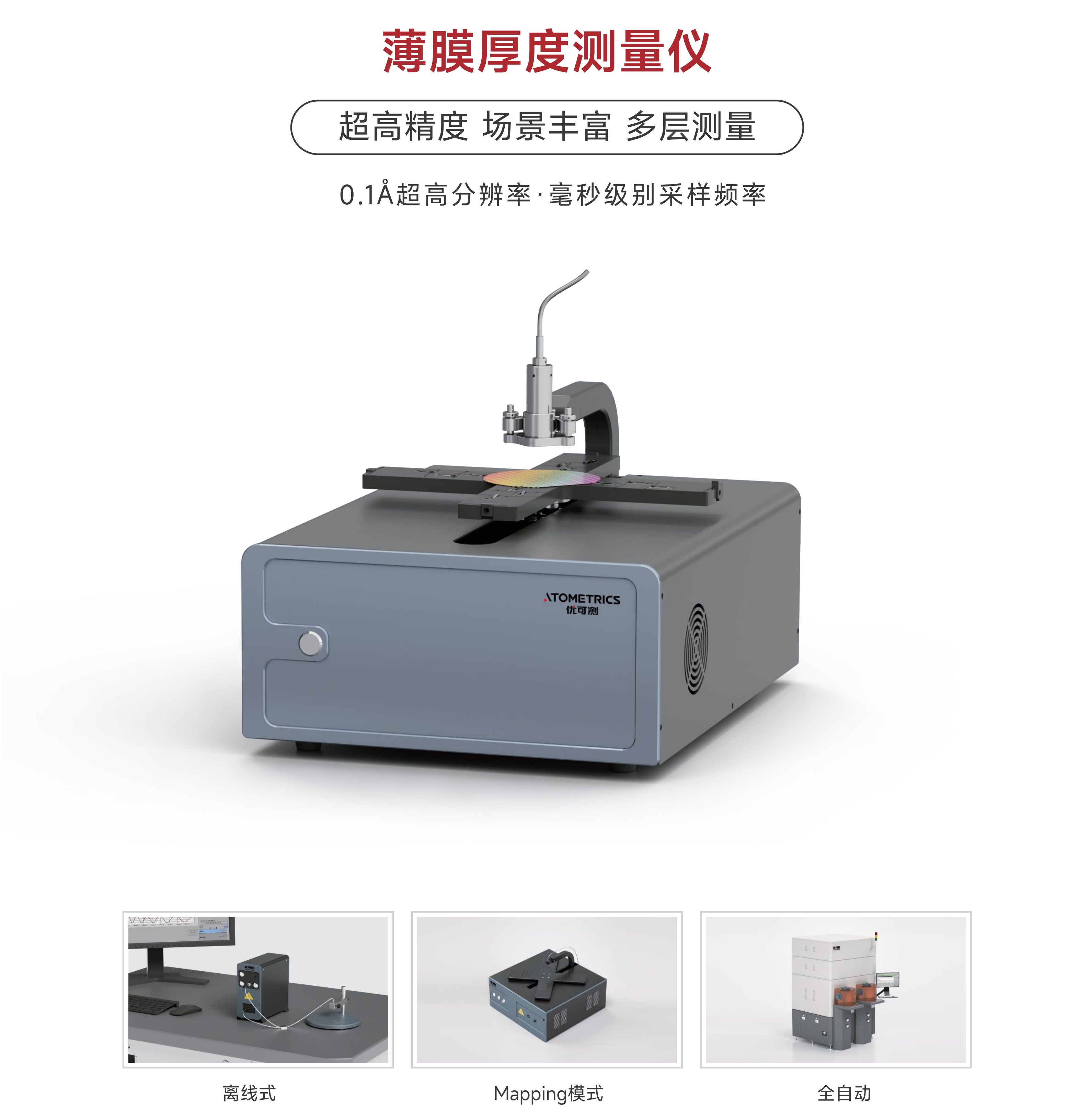

薄膜厚度測量?jī)x

AF-3000系列：

可以進行納米級薄膜涂層厚度測量，分辨率0.01nm，可測10層膜，支持離線、在線、Mapping等場景，適用于薄膜沉積、光刻、蝕刻等工藝的氧化層、光刻膠、蝕刻層厚度測量。

歡迎各界人士蒞臨優可測展臺技術交流，共探半導體未來！
