一、項目背景

某自動化集成商承接了一條汽車零部件全自動沖壓線改造項目，該產線主要加工厚度為3mm的不銹鋼板沖壓件，用于生產汽車底盤關鍵結構件。此前，產線因疊料導致模具損壞每月發生2-3次，每次停機維修需4-6小時，直接經濟損失累計超200萬元/年，同時次品率居高不下，嚴重影響產能與市場競爭力。因此，急需一套精準、高效的雙張檢測方案，在上料環節實現實時監控與異常攔截。

二、解決方案

1 設備選型

針對客戶產線特性（3mm不銹鋼板、機械手自動上料、視覺對位流程），選用2臺阿童木接觸式單探頭金屬雙張檢測器MDSC-8200S作為核心檢測設備，配套4個傳感器，分別用于兩道檢測工序。

2 安裝與檢測流程

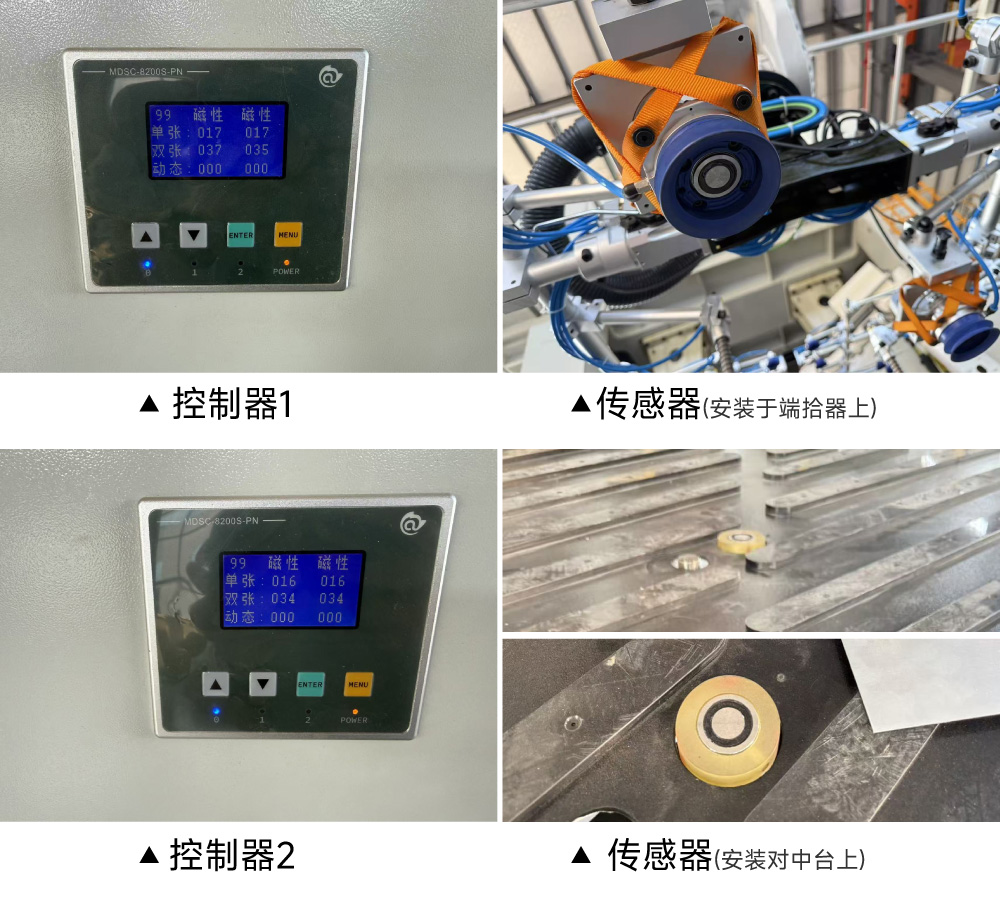

兩臺雙張檢測控制器嵌入式安裝于控制柜內，將第一套傳感器探頭集成安裝于機械手端拾器上，第二套傳感器探頭安裝于視覺對位臺上。

具體檢測流程如下：

1.機械手端拾器抓取板材時，第一道傳感器立即觸發檢測，通過電渦流+磁感應原理檢測板材；

2.若第一道檢測判定為雙張/多張，控制器在120ms內發出報警信號，聯動PLC控制機械手暫停上料，并將異常板材移送至廢料區；

3.第一道檢測合格后，機械手按預設路徑將板材移動至視覺對位臺，放置到對中臺第二道傳感器正下方檢測區域

4.第二道傳感器啟動二次檢測，再次確認板材是否為單張；

5.第二道檢測合格則反饋"單張"信號，視覺對位系統啟動定位校準，隨后板材抓取進入沖壓工序；若不合格則執行異常處理流程。

3 系統集成

設備支持Profinet通訊協議，兩個傳感器連接同一主機后無縫對接產線現有西門子 PLC，實現兩道檢測數據與生產系統的實時交互。通過上位機可調用內置的200組片料配方，針對不同批次板材參數快速切換，無需重復示教。

三、核心設備優勢

1.精準檢測能力：作為導磁金屬專用雙張檢測設備，檢測厚度范圍覆蓋0.2-4.0mm，完美匹配3mm不銹鋼板檢測需求，基于電磁感應原理可精準捕捉厚度變化，杜絕因材料薄厚偏差導致的誤判。

2.高效雙通道設計：采用兩通道控制器架構，一臺主機可同時連接2個傳感器，無需額外增加主機即可實現雙工位或雙重檢測

3.穩定可靠性能：升級疊料檢測算法，卓越的抗干擾處理能力，消除外界干擾因素對檢測結果的影響，更穩定的檢測性能。

4.靈活系統適配：支持Profinet、RS485、IO多種通訊協議，可無縫對接西門子、三菱等主流PLC系統；

5.200組儲存配方：內置200組片料配方存儲功能，針對不同批次板材參數可通過上位機快速切換，無需重復示教校準。

6.便捷運維保障：主機嵌入式安裝，配備LCD中文顯示面板與按鍵操作區，實時顯示檢測數據及設備狀態；具備自診斷功能，傳感器故障或線纜異常時自動報警并提示故障點，結合品牌24小時技術響應服務，運維排查時間大大縮短。

四、客戶收益

通過8200S雙張檢測器的應用，客戶產線因疊料導致的模具損壞問題得到徹底解決，每月減少2-3次停機維修，年直接經濟損失降低超200萬元；同時次品率顯著下降，生產連續性大幅提升，單位時間產能提高約15%，且設備的穩定運行與便捷運維進一步降低了管理成本，為企業在汽車零部件市場的競爭中提供了有力支撐。
