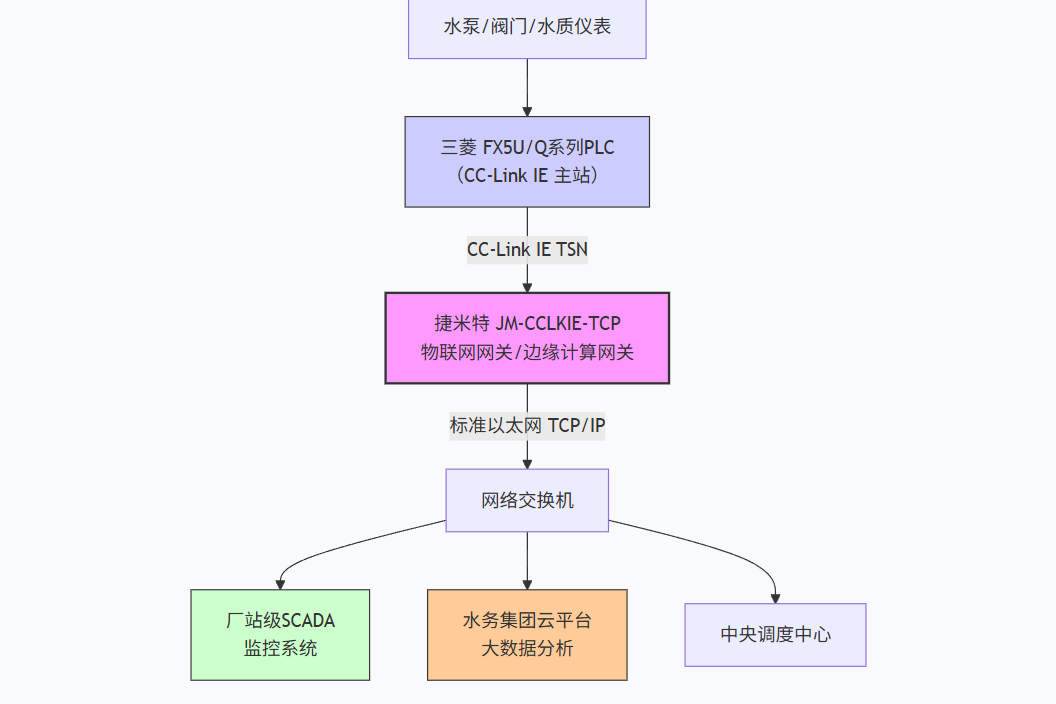

1. 硬件連接與拓?fù)渲貥?gòu)

2. 軟件配置

三菱側：在三菱編程軟件（如GX Works3）中，進行CCLKIE的網絡配置，將捷米特網關添加為“智能設備站”，并為其分配通信緩沖區（如RwW/Buffer memory地址）。

網關側：使用捷米特的專用配置軟件，進行關鍵映射配置：

1.建立與三菱PLC的連接參數，指定其作為智能設備站的站號及網絡參數。

2.創建數據映射表，將需要采集的三菱PLC軟元件地址（如D100-D200，映射到網關的RwW區），與準備向上層TCP客戶端發送的數據結構關聯起來。

3.設定TCP服務器參數（IP地址、端口號），并定義數據幀格式（如Modbus TCP格式或自定義JSON格式），方便SCADA系統解析。

上層系統側：在SCADA或云平臺中，配置一個TCP客戶端，連接到網關的IP和端口，按照約定的數據幀格式解析數據，即可在畫面上顯示實時數據、進行歷史趨勢記錄和報警管理。

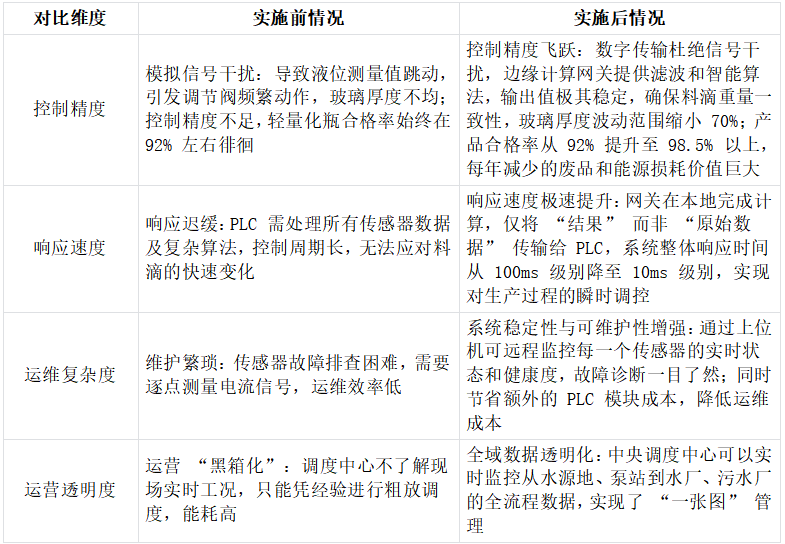

四、 應用效果與實施前后對比

五、 行業推廣與前景展望

捷米特JM-CCLKIE-TCP網關所代表的工業物聯網網關解決方案，其價值在水務領域得到驗證的同時，也在以下主流、快速發展的行業中展現出巨大潛力：

1.智慧水利與水文監測：在河流、水庫、大壩等野外無人值守站點，通過物聯網網關采集PLC和傳感器數據，并通過4G/5G無線網絡回傳至指揮中心，實現水情、雨情、工情的實時監控與防洪調度。

2.綜合管廊與智慧城市：地下綜合管廊中集成了環境監測（溫濕度、有害氣體）、安防、排水、通風等多個子系統。智能網關 可以作為區域數據樞紐，統一采集并上傳數據，實現管廊的智能化運維。

3.新能源（光伏/風電）場站管理：大型新能源場站有大量來自不同廠商的逆變器、匯流箱、升壓站設備，協議各異。通過數據采集器和邊緣計算網關可以實現全場數據的統一監控、功率預測和智能運維。

4.生物制藥與食品飲料：對生產環境與工藝合規性要求極高的行業，工業網關能夠確保生產設備參數、環境數據與批次信息無縫對接MES（制造執行系統），滿足嚴格的法規追溯要求。

六、 總結

本項目成功證明，捷米特JM-CCLKIE-TCP這類工業網關，早已超越了簡單的協議轉換功能，它集數據采集器、邊緣計算網關和物聯網網關的能力于一身，是構建“感知-傳輸-分析-優化”智能閉環的神經末梢與信息樞紐。

它以其非侵入式的部署方式、強大的協議轉換能力和靈活的邊緣處理特性，為破解水務及其他傳統基礎設施領域長期存在的數據孤島難題提供了標準化、高效率的解決方案。通過讓每一個“啞巴”設備學會用“普通話”（TCP/IP）交流，它真正打通了從控制層到?jīng)Q策層的數據動脈，為精細化運營、節能降耗和科學決策提供了堅實的數據基石。展望未來，隨著物聯網技術的深度滲透，這種智能網關 必將在更多關乎國計民生的基礎行業中，成為驅動數字化轉型的核心力量，守護我們賴以生存的水脈與城市生命線。

具體內容配置過程及其他相關咨詢請與武工留言交流
