在芯片設計中，Guard Ring（保護環） 是一種環繞在敏感電路或器件（如模擬電路、高精度器件、存儲器單元、I/O驅動器等）周圍的版圖結構，形成關鍵的“隔離帶”。它的核心使命是提高電路的可靠性、性能和抗干擾能力，是復雜芯片（尤其是混合信號芯片、高可靠性芯片）成功量產的關鍵因素之一。

Guard Ring的物理構成

Guard Ring并非單一結構，而是由多個精心設計的物理組件協同構成：

1襯底接觸環

采用高摻雜的P+區域（P型襯底）或N+區域（N型襯底/深N阱）。其核心作用是提供到半導體襯底的低阻連接。它能有效收集襯底中不需要的少數載流子，防止其干擾被保護電路，穩定襯底電位，減少襯底噪聲耦合，并為潛在寄生電流提供泄放路徑。

2阱接觸環標題

采用高摻雜的N+區域（N阱）或P+區域（P阱）。它提供到阱的低阻連接點，穩定阱電位并收集阱中產生的少數載流子。在雙阱工藝中，N阱接觸環本身就能阻擋襯底中的少數載流子（空穴）進入N阱。

3隔離結構

通常指淺溝槽隔離或深溝槽隔離。它在物理上分隔保護環內外的區域，阻止表面漏電流路徑，增加載流子從外部擴散進入保護區域的難度，是防止閂鎖效應的關鍵物理屏障。

4連接線

通過通孔和金屬層將襯底接觸環和阱接觸環連接到指定電位（VSS或VDD）。確保這些連接具有極低的電阻至關重要。

Guard Ring的核心作用

Guard Ring通過其物理結構實現多重關鍵保護功能：

1防止閂鎖效應

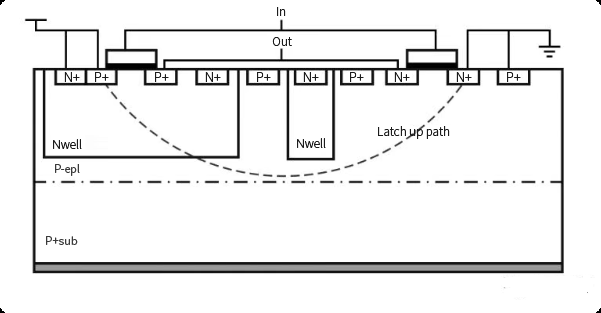

這是Guard Ring最核心的作用。閂鎖效應由芯片內部寄生的PNPN結構意外觸發引發，可導致大電流、功能失效甚至芯片燒毀。Guard Ring通過提供低阻的阱和襯底接觸，有效收集觸發閂鎖的寄生載流子，在其達到觸發濃度前將其泄放。同時，隔離結構增加了載流子橫向流動的阻力。它對包含NMOS和PMOS相鄰放置的電路（如CMOS反相器、I/O驅動器）的保護尤為關鍵。

2抑制襯底噪聲耦合

芯片上不同模塊（尤其是數字模塊與敏感的模擬/射頻模塊）工作時產生的噪聲會通過公共硅襯底傳播。連接到干凈VSS的襯底接觸環作為一個低阻抗的“匯”，能吸收和分流試圖進入保護區域的襯底噪聲電流，為被保護電路提供局部的“安靜地”，顯著降低噪聲干擾。

3阻擋少數載流子注入

芯片某些區域（如開關狀態的NMOS源/漏、反向偏置的PN結）可能向襯底注入少數載流子（電子或空穴）。這些載流子擴散到敏感區域（高阻節點、存儲節點、精密基準源）會引發漏電流、電壓偏移或數據錯誤。Guard Ring（尤其是反向偏置的阱接觸環，如N阱環接VDD阻擋空穴）能收集這些擴散載流子，阻止其到達敏感區域。

4提高器件隔離度與可靠性

在需要高隔離度的應用（如RF電路、混合信號電路）中，Guard Ring有助于減少相鄰器件間通過襯底的串?dāng)_。通過綜合防止閂鎖、減少噪聲干擾和漏電流，Guard Ring顯著提升了被保護電路的長期工作可靠性和穩定性。

設計與實現考量

Guard Ring的設計需結合具體工藝和電路需求：

必要性：為MOS器件提供襯底/阱電位（Bulk端）的Guard Ring是必不可少的。用于隔離噪聲或防止Latch-up的Guard Ring則需評估實際需求（是否存在噪聲源或?qū)υ肼暶舾校?/p>

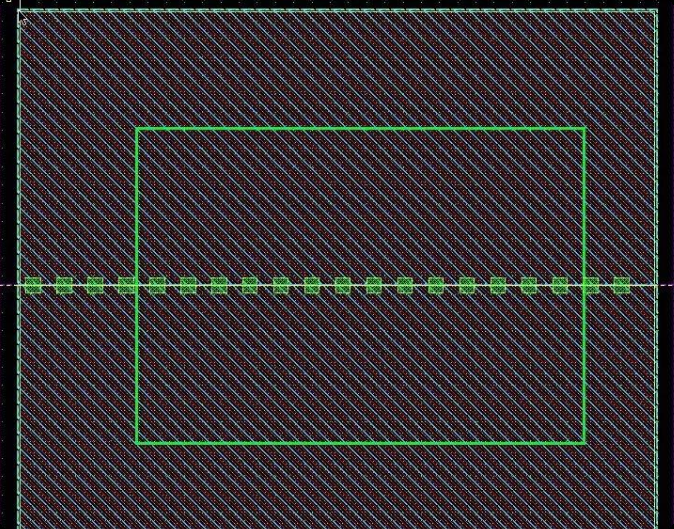

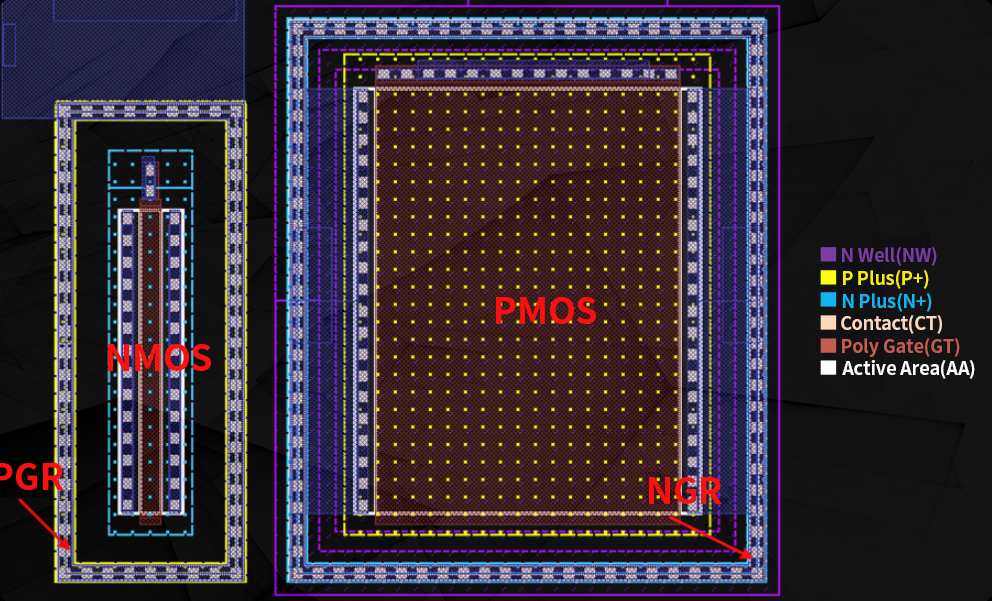

結構選擇：根據保護對象（PMOS/NMOS/DNW器件）選擇對應的NWring、PSUBring或DNWring結構。其版圖實現需嚴格遵循特定工藝的設計規則（Design Rule），例如有源區(AA/OD)與注入層(SP/PP/SN/NP)的包圍關系、接觸孔(CT/CONT)的尺寸和間距、金屬層(M1)的連接等。

增強防護：有時會采用雙層Guard Ring結構，以進一步降低阱/襯底的寄生電阻壓降，增強隔離效果，更有效地降低Latch-up風險。

面積權衡：添加Guard Ring必然增加芯片面積。設計時必須在防護效果和成本（面積）之間進行仔細權衡。

Guard Ring是芯片版圖設計中基礎而關鍵的防護結構。其本質是通過在敏感電路周圍精確構建阱接觸環、襯底接觸環和隔離結構，并將它們連接到合適的電源/地網絡，共同形成一個高效的載流子收集阱和噪聲隔離帶。它從根本上防止了致命的閂鎖效應，有效抑制了襯底噪聲耦合，并阻擋了有害的少數載流子注入，從而極大提升了芯片的魯棒性、性能和可靠性。
