斷路器作為電網系統中的重要設備，其可靠性直接影響電力系統的可靠運行。經統計，斷路器機械操作機構方面的故障是導致斷路器故障失靈的主要因素之一。因此，研究探索有效的機械操作機構狀態檢測手段，對于及時發現斷路器機械缺陷，提高斷路器整體可靠性具有重要意義。ITECH的IT6500C可編程直流電源可以模擬斷路器的高速通斷，通過示波器來監控其電流波形。

下圖為某品牌分閘電磁閥及其無缺陷電流曲線

分閘線圈電流曲線

使用IT6500C可編程直流電源的LIST功能配合IT9000軟件對分閘電磁閥進行測試，下圖為編程界面。

使用示波器抓取電流波形，并判斷缺陷原因

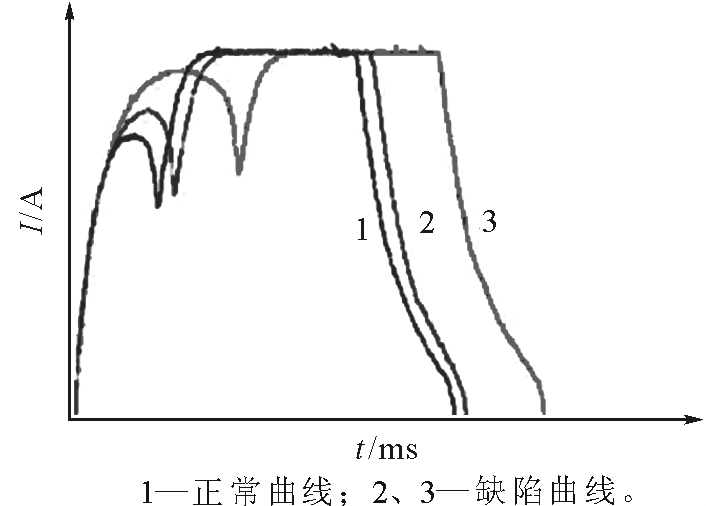

1)分閘鎖扣潤滑不足缺陷：分閘鎖扣潤滑不足是斷路器常見的機構缺陷，如果不及時處理，將可能導致斷路器拒分故障。

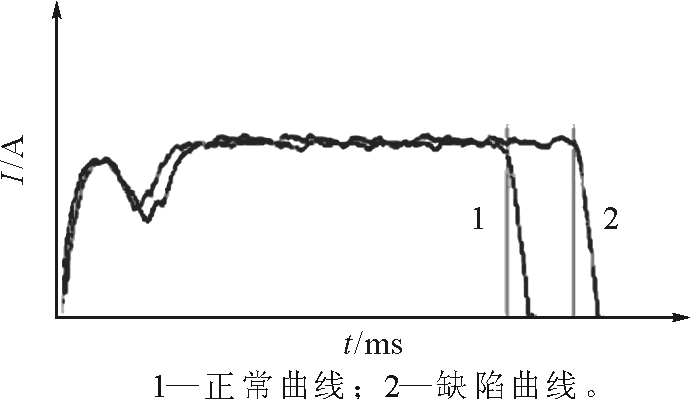

2)機構速度降低缺陷：從圖中可以看出，斷路器機構脫扣時間與正常值基本一致，但其輔助接點切換時間明顯延遲，因?yàn)樵撦o助接點與斷路器機構直接機械連接，因此，可以認為是斷路器動作速度下降。

除此之外，還有許多缺陷可以通過波形進行判斷。

通過IT6500電源的特性對斷路器進行高速通斷，并用示波器抓取電流波形，深入研究斷路器分/合閘線圈電流波形與機械缺陷的關系，提取線圈電流波形中的關鍵特征量。建立與斷路器常見典型機械缺陷的診斷判據，并通過實驗室模擬試驗平臺進行驗證?；芯砍晒?，提出在國內開展斷路器“首次分/合閘”時線圈電流檢測試驗的具體實施方案并進行風險評估，對提升國內電網斷路器狀態檢修水平具有重要意義。
