在物聯網、智能傳感器及電池供電智能終端的快速發展時代，精準的電流檢測是保障系統可靠性、實現能效優化與故障防護的關鍵前提。為滿足此類應用需求，中微愛芯推出了一款寬帶寬、零漂移、雙向電流檢測放大器——AiP28181，主要應用于電池監控、電源管理、過流檢測等。該電路可在-0.2V～30V共模電壓下感應分流電阻器上的電壓降。

AiP28181電路集成有一個匹配的電阻器增益網絡，具有四個固定增益選項：20 V/V、50 V/V、100 V/V與200 V/V。雙通道的AiP28181由2.7V～5.5V的單個電源供電，消耗的最大電源電流為500uA。

產品優勢

檢測精度高：失調電壓漂移小于1uV/℃，能夠有效抑制溫漂偏差，確保在全溫度范圍內進行穩定、精確的雙向電流測量。

場景適配性高：支持-0.2V~30V寬共模電壓范圍，可感應分流電阻電壓降，適用于嚴苛的電池監控、過流檢測等雙向電流場景。

高集成度與低功耗：內部集成增益網絡，僅需單電源（2.7~5.5V）供電，165uA/通道的靜態電流，在實現高性能的同時兼顧了系統功耗和空間。

主要特點

軌對軌輸出

失調電壓：

±150μV（最大值），VCM=0V

±500μV（最大值），VCM=12V

精度與零漂移特性：

增益誤差：±1%（最大值）

失調漂移：1μV/℃（最大值）

增益漂移：20ppm/℃（最大值）

輸出電壓增益：

20V/V（AiP28181 A1）

50V/V（AiP28181 A2）

100V/V（AiP28181 A3）

200V/V（AiP28181 A4）

高帶寬：350kHz（AiP28181 A1）

靜態電流/通道：165uA（典型值）

封裝形式：

AiP28181：MSOP10

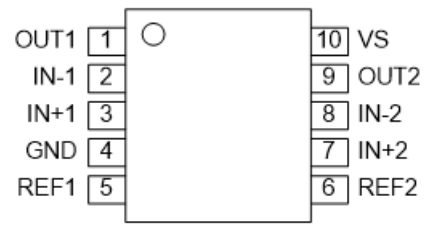

引腳排列圖

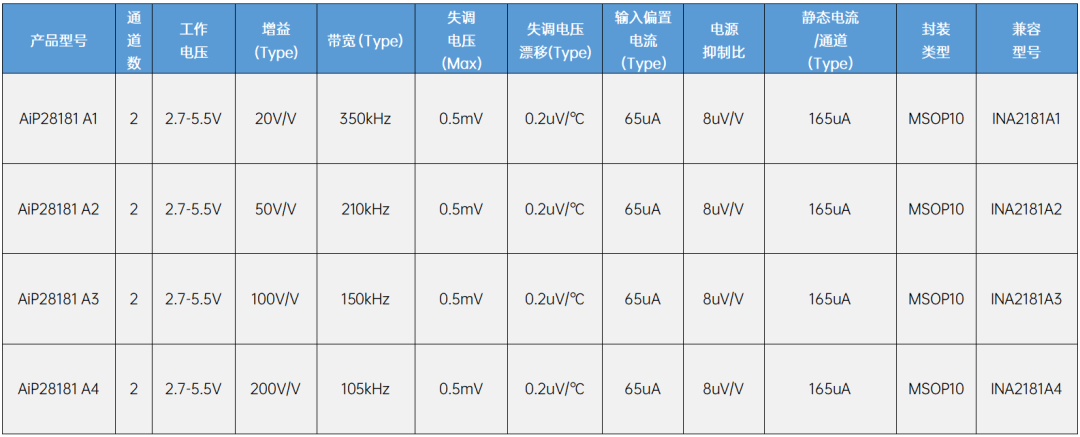

AiP28181電路詳細參數（左右滑動查看更多）：

結語

除此之外，中微愛芯還提供其他系列的零漂移雙向電流檢測放大器供客戶選擇，包括AiP8181X和AiP8180X以及電源范圍更廣的AiP8199X和AiP821X系列，想要獲取更多技術支持，歡迎聯系我們。
