ADC3681、82、83 （ADC368x） 是一款低噪聲、超低功耗 18 位 65 MSPS 高速雙通道 ADC 系列。它專為最低噪聲性能而設計，可提供 -160 dBFS/Hz 的噪聲頻譜密度以及出色的線性度和動態范圍。ADC368x 提供出色的直流精度以及 IF 采樣支持，使其適用于廣泛的應用。高速控制環路受益于低至1個時鐘周期的短延遲。ADC在65 Msps時僅消耗94 mW/ch，其功耗在較低的采樣率下可以很好地擴展。
*附件：adc3683.pdf

ADC368x 使用串行 LVDS （SLVDS） 接口輸出數據，從而最大限度地減少數字互連的數量。該設備支持雙通道、單通道和半通道選項。ADC36xx 是引腳兼容的 ADC 系列，具有 16 位和 18 位分辨率以及不同的速度等級。它采用 40 引腳 QFN 封裝 （5 x 5mm），支持 -40 至 +105?C 的擴展工業溫度范圍。

特性

• 雙通道ADC
• 18 位 10、25、65 MSPS ADC
• 本底噪聲：-160 dBFS/Hz
• 低功耗和優化功率縮放：53 mW/ch （10 MSPS） 至 94 mW/ch （65 MSPS）
• 延遲：1-2 個時鐘周期
• 18 位，無缺失碼
• INL/DNL：±7/ ±0.7 LSB（典型值）
• 參考：外部或內部
• 輸入帶寬：900 MHz （3 dB）
• 工業溫度范圍：-40 至 +105°C
• 片上數字濾波器（可選）
  • 抽取 2、4、8、16、32
  • 32 位 NCO
• 串行LVDS數字接口（2線、1線和1/2線）
• 小尺寸：40-QFN （5x5 mm） 封裝
• 光譜性能（f 在 = 5 MHz）：
  • 信噪比：83.8 dBFS
  • SFDR：89 dBc HD2、HD3
  • SFDR：101 dBFS 最差雜散
• 光譜性能（f 在 = 20 兆赫）：
  • 信噪比：82.6 dBFS
  • SFDR：85 dBc HD2、HD3
  • SFDR：97 dBFS 最差雜散

參數

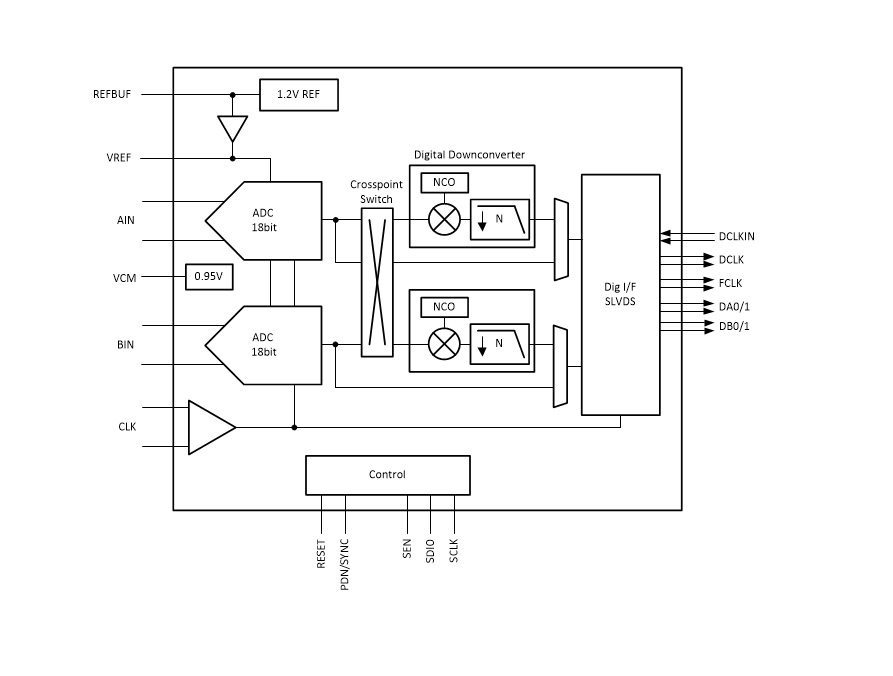

方框圖

ADC368x 是德州儀器推出的 18 位雙通道低噪聲超低功耗 ADC 系列（含 ADC3681/3682/3683），核心優勢為高采樣率、低噪聲與靈活數字信號處理能力，專為高速數據采集、軟件無線電、頻譜分析儀等場景設計，支持寬頻段信號精準采樣與處理。

核心參數與特性

• 分辨率與采樣：18 位分辨率無失碼，雙通道同步采樣；采樣率分檔（ADC3681：10 MSPS、ADC3682：25 MSPS、ADC3683：65 MSPS），功耗隨采樣率縮放（53 mW/ch-94 mW/ch）。
• 動態性能：噪聲譜密度低至 - 160 dBFS/Hz（ADC3683），SNR 最高 84.8 dBFS，SFDR 最高 103 dBFS；INL±7 LSB、DNL±0.7 LSB，線性度優異。
• 輸入與帶寬：模擬輸入帶寬 900 MHz（-3 dB），支持差分輸入（3.2 Vpp 滿量程），共模電壓 0.95V；輸入阻抗 8 kΩ（100 kHz），輸入電容 7 pF。
• 供電與封裝：模擬 / 數字供電 1.75V-1.85V，工作溫度–40°C-105°C；采用 40 引腳 WQFN 封裝（5mm×5mm），暴露熱焊盤提升散熱。
• 接口與延遲：串行 LVDS 接口（支持 2 線 / 1 線 / 1/2 線模式），輸出分辨率可配置 14/16/18/20 位；延遲低至 1-2 個時鐘周期。

關鍵功能設計

• 信號鏈架構：無緩沖模擬輸入設計，內置自動調零前端放大器，降低 1/f 噪聲；集成可編程數字下變頻器（DDC），支持 2/4/8/16/32 倍實 / 復抽取。
• 數字信號處理：32 位 NCO 支持頻率細調，可實現信號混頻與頻率平移；支持通道平均功能，提升動態范圍 3 dB。
• 靈活配置：支持 SPI 編程與引腳配置，可設置輸出格式（二進制補碼 / 偏移二進制）、數據位映射與擾碼功能；提供斜坡 / 自定義測試圖案，便于系統調試。
• 參考與時鐘：支持內部 / 外部參考源（1.2V/1.6V），參考源噪聲低；支持差分 / 單端時鐘輸入，時鐘抖動容忍度高。

典型應用場景

• 測試測量：頻譜分析儀、功率質量分析儀、源測量單元（SMU），滿足高精度寬頻段信號采集需求。
• 通信與雷達：軟件無線電（SDR）、通信基礎設施、雷達 / 聲納系統，適配高速信號采樣與實時處理。
• 工業與儀器：高速數據采集系統、工業監控、光譜分析，適配高動態范圍測量場景。

設計與使用建議

• 電源與去耦：AVDD 與 IOVDD 需獨立供電，建議搭配低噪聲 LDO；參考引腳（VREF/REFBUF）就近并聯 10 μF 與 0.1 μF 去耦電容，降低參考噪聲。
• 輸入與時鐘：模擬輸入需匹配 0.95V 共模電壓，建議根據輸入頻率添加采樣毛刺濾波器（DC-30 MHz 用 180nH 電感，30-70 MHz 用 120nH 電感）；時鐘優先選擇低抖動差分輸入，長距離傳輸需終端匹配。
• 布局要求：模擬信號與數字信號分區域布線，差分信號線長度匹配；暴露熱焊盤需焊接至 PCB 接地平面，避免結溫過高。
• 校準與同步：上電后需硬件復位初始化，校準周期約 200000 個時鐘周期；多器件同步可通過 PDN/SYNC 引腳或 SPI 指令實現，抽取模式下需同步時鐘分頻器。
