一、案例背景與項目痛點

案例背景：

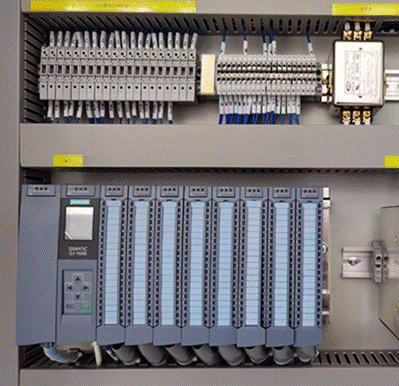

某大型電商區域配送中心的全自動化立體倉庫項目中，其核心設備——巷道堆垛機——的控制系統采用高性能的西門子S7-1500 PLC作為主站，控制系統邏輯與調度。堆垛機的提升機構（負責垂直方向移動貨叉）需要實現極其精準的停靠，以對接高達20米的貨架上每一層貨位。提升機構采用了支持EtherCAT總線通訊的高性能伺服驅動器與電機，以實現高響應、高精度的位置控制。

項目痛點：

1.協議原生不兼容：西門子S7-1500 PLC雖功能強大，但其原生優化的工業網絡為Profinet。而提升伺服系統采用的EtherCAT是另一種高性能的實時以太網協議。兩者無法直接通訊，形成技術鴻溝。

2.精度要求苛刻：項目要求堆垛機提升機構的停位精度必須穩定在≤1mm之內。傳統的脈沖控制或Modbus通訊方式在長距離、高速運行下易受干擾，存在累計誤差，難以滿足此苛刻要求。

3.系統響應實時性不足：若通過普通網關或非實時網絡進行數據傳輸，指令延時和抖動會導致伺服系統響應滯后，在高速提升與緊急制動時，輕則影響效率，重則導致定位失敗甚至設備碰撞。

4.集成復雜度高：尋找一種既能完美橋接Profinet與EtherCAT，又能滿足亞毫米級精度控制需求的解決方案，成為項目最大的技術挑戰。

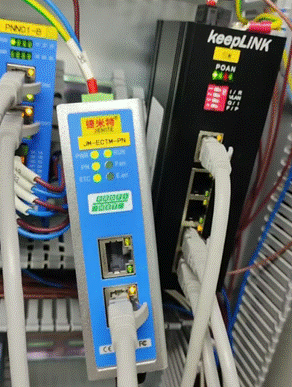

二、解決方案：捷米特JM-ECTM-PN協議轉換網關

面對以上挑戰，我們引入了捷米特JM-ECTM-PN協議轉換網關。這款產品不僅僅是一個簡單的數據采集器，更是一款具備邊緣計算能力的智能網關，它在此項目中扮演了至關重要的角色。

網關功能簡介：

EtherCAT主站功能：這是該工業網關的核心能力。它內置了完整的EtherCAT主站協議棧，可以主動管理和控制整個EtherCAT網絡上的從站設備（即提升伺服驅動器）。

Profinet從站角色：在上級的Profinet網絡中，它作為一個標準的IO設備，被西門子S7-1500 PLC識別和訪問。

高性能協議轉換：實現了Profinet與EtherCAT之間數據的雙向、高效、低延遲轉換。將PLC下發的運動控制指令（如目標位置、速度）實時傳遞給伺服驅動器，同時將伺服系統的實時反饋（如實際位置、扭矩、故障狀態）精準上傳給PLC。

高精度同步機制：通過EtherCAT的分布式時鐘技術，該物聯網網關能夠精確同步所有伺服驅動器的系統時間，確保所有軸的動作嚴格同步，這是實現≤1mm定位精度的關鍵技術保障。

三、實施過程與清晰的系統拓?fù)?/p>

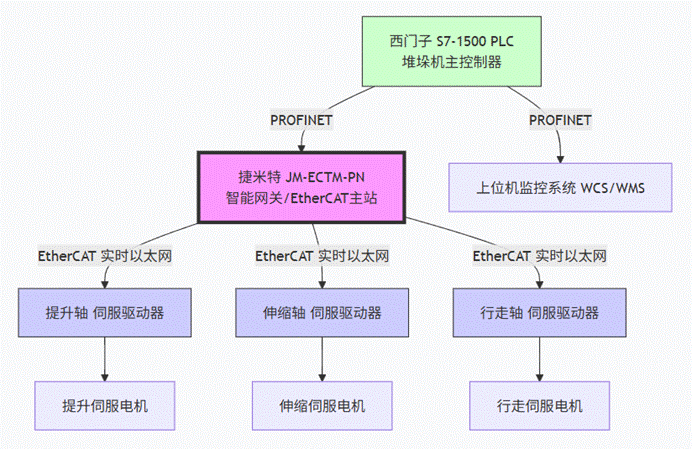

1.硬件連接與拓?fù)渲貥?gòu)

2.軟件配置

西門子側：在TIA Portal中，導入網關的GSDML文件，將其作為標準的Profinet設備添加到網絡。為其分配輸入/輸出數據區，這個數據區被映射為對EtherCAT從站的過程數據。

網關側：使用捷米特的配置軟件，掃描并組態整個EtherCAT網絡，包括提升、行走、伸縮等所有伺服驅動器。配置過程數據映射，將伺服驅動器的控制字、狀態字、目標位置、實際位置等參數，與PLC分配的Profinet IO地址一一對應。

伺服驅動器側：根據網關的組態，設置好從站地址，并工作在EtherCAT模式下的相應操作模式（如循環同步位置模式CSP）。

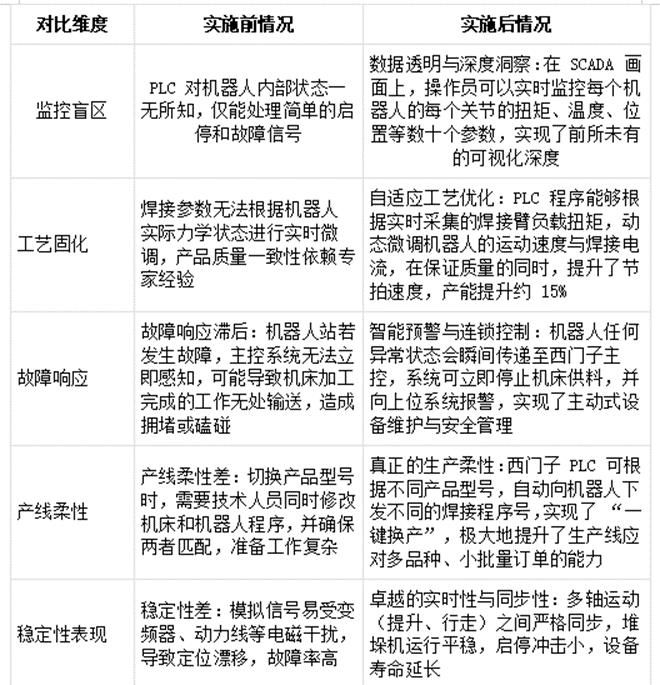

四、應用效果與項目實施前后對比

五、行業推廣與前景展望

捷米特JM-ECTM-PN網關所展現出的高精度、高實時性協議轉換能力，使其在眾多對運動控制有苛刻要求的行業中大放異彩。我們重點推薦以下主流、快速且有前景的行業：

1.鋰電生產設備：在涂布、輥壓、卷繞等極片制作環節，對張力的控制需要達到克級甚至毫克級精度。通過此智能網關，可以將PLC與EtherCAT伺服張力系統無縫集成，保障電池極片的一致性，是提升良品率的關鍵。

2.光伏硅片制造：在晶硅生長、切片、串焊等工藝中，對運動平臺的定位和同步有極高要求。該物聯網網關能滿足其高節拍、高精度的生產需求。

3.工業機器人與CNC機床：多關節機器人的協同運動和CNC的插補控制，依賴于底層驅動系統的極致同步。將此網關作為邊緣計算網關，可以輕松將非EtherCAT主控系統接入高性能驅動網絡，實現復雜軌跡控制。

4.半導體封裝與測試：在晶圓的取放、對位、焊線等微觀操作中，精度要求在微米級別?；贓therCAT的運動控制平臺是標準配置，該網關是連接上層MES與底層精密驅動的不二之選。

六、總結

在“中國智造”與“工業4.0”的宏大敘事下，智能物流、高端裝備等領域的精度競賽正在不斷刷新極限。本項目成功證明，捷米特JM-ECTM-PN這類高性能工業網關，已超越傳統協議轉換的范疇，它是集成EtherCAT主站功能的智能網關，是實現數據匯聚與洞察的數據采集器，更是保障系統實時響應的邊緣計算網關。

它通過將Profinet的通用性與EtherCAT的專用高性能完美結合，為核心設備如堆垛機賦予了“毫米不差”的精準操控能力。這種以物聯網網關 技術破解核心痛點，賦能傳統行業升級的模式，具有極強的示范效應和推廣價值。隨著高端制造業的持續深化，這種能夠直接提升設備核心性能的邊緣計算網關 解決方案，必將成為構建未來無人化、智能化工廠不可或缺的關鍵基礎設施。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
