TX7316 是一款高度集成、高性能的超聲成像系統變送器解決方案。該器件共有16個脈沖發生器電路（PULS）、16個發射/接收（T/R）開關，并支持片上和片外波束形成器（TxBF）。該器件還集成了片內浮動電源，可減少所需的高壓電源數量。

TX7316（在本數據手冊中稱為器件）具有脈沖發生器電路，可產生三級高壓脈沖（高達 ±100 V），可用于激發超聲換能器的多個通道。該器件支持 8 電平模式的 5 個輸出和 16 電平模式的 3 個輸出。最大輸出電流可配置為 2.4 A 至 0.6 A。
*附件：tx7316.pdf

當脈沖發生器產生高壓脈沖時，關閉狀態下的 T/R 開關通過在高壓發射器和低壓接收器之間提供高隔離來保護接收器電路。當換能器接收回波信號時，T/R 開關打開并將換能器連接到接收器。T/R開關的ON/OFF作由外部引腳控制，或由器件中的片內波束成形引擎控制。T/R 開關在 ON 狀態下提供 12 Ω阻抗。

超聲波傳輸依賴于多個換能器元件的激發，不同元件的激發延遲曲線定義了傳輸方向。這種作稱為發射波束成形。TX7316 支持不同通道的交錯脈沖，允許發射波束成形。該器件支持片外和片上波束成形作。

在片外波束形成器模式下，每個脈沖發生器和TR開關ON/OFF作的輸出轉換由外部控制引腳控制。為了消除外部控制信號的抖動影響，該器件支持同步功能。啟用同步功能后，使用低抖動波束形成器時鐘信號鎖存外部控制信號。

在片上波束形成器模式下，不同通道脈沖的延遲曲線存儲在器件內。該器件支持一個波束形成器時鐘周期的發射波束形成器延遲分辨率和最大延遲 2^13^波束形成器時鐘周期。內部碼型發生器根據存儲在配置文件 RAM 中的碼型配置文件生成輸出脈沖碼型。配置文件 RAM 中最多可存儲 16 個波束成形配置文件和 48/28 個用于 3/5 電平模式的模式配置文件。片上波束成形模式減少了必須從 FPGA 路由到器件的控制信號數量。

TX7316 采用 15 mm × 10 mm 216 引腳 NFBGA 封裝（ZCX 封裝），額定工作溫度范圍為 0°C 至 70°C。

特性

• 發射器支持：
  • 16 通道 3 電平或 8 通道 5 電平脈沖發生器和有源發射/接收 （T/R） 開關
  • 極低功耗片上波束成形模式（5 級模式）：
    • 在僅接收模式下：17 mW
    • 在發射-接收模式下：598 mW
    • 在 CW 模式（0.6 A 模式）下：1.97 W
    • 全局掉電模式下：4.3 mW
• 3 級、5 級脈沖發生器：
  • 最大輸出電壓：±100 V
  • 最小輸出電壓：±1 V
  • 最大輸出電流：2.4 A 至 0.6 A
  • 最大鉗位電流：1 A 至 0.25 A（3 電平模式下）
  • 最大鉗位電流：2 A 至 0.5 A（5 電平模式下）
  • 5 MHz時的二次諧波為–45 dBc
  • CW 模式抖動：100 fs，測量范圍為 100 Hz 至 20 kHz
  • CW模式近相位噪聲：5 MHz信號時–154 dBc/Hz（1 kHz偏移）
  • 支持 5 電平模式下的 4.8A 模式
  • –3 dB帶寬，1 kΩ ||240 pF 負載
    • 20 MHz（用于2.4A模式下的±100V電源）
    • 36 MHz（用于 4.8A 模式下的 ±100V 電源）
    • 25 MHz（用于2.4A模式下的±70V電源）
• 有源發送/接收 （T/R） 開關，具有：
  • ON/OFF控制信號
  • 12 Ω的導通電阻
  • 帶寬：50 MHz
  • HD2：-50 dBc
  • 導通時間：0.5 μs
  • 關斷時間：1.75 μs
  • 瞬態毛刺：50 mV聚丙烯
• 片外光束形成器具有：
  • 使用同步功能進行抖動清除
  • 最大同步時鐘頻率：200 MHz
• 片上光束形成器具有：
  • 延遲分辨率：一個波束形成器時鐘周期，最小 5 ns
  • 最大延遲：2^13^波束形成器時鐘周期
  • 最束形成器時鐘速度：200 MHz
  • 片上 RAM 存儲
    • 16 延遲專業版file
    • 48/28 碼型配置文件，用于 3 級或 5 級模式
• 高速（最大100 MHz）1.8V 和 2.5V CMOS 串行編程接口
• 自動熱關斷
• 3 電平模式下無特定電源排序要求
• 小型封裝：NFBGA-216（15 mm × 10 mm），間距為 0.8 mm

參數

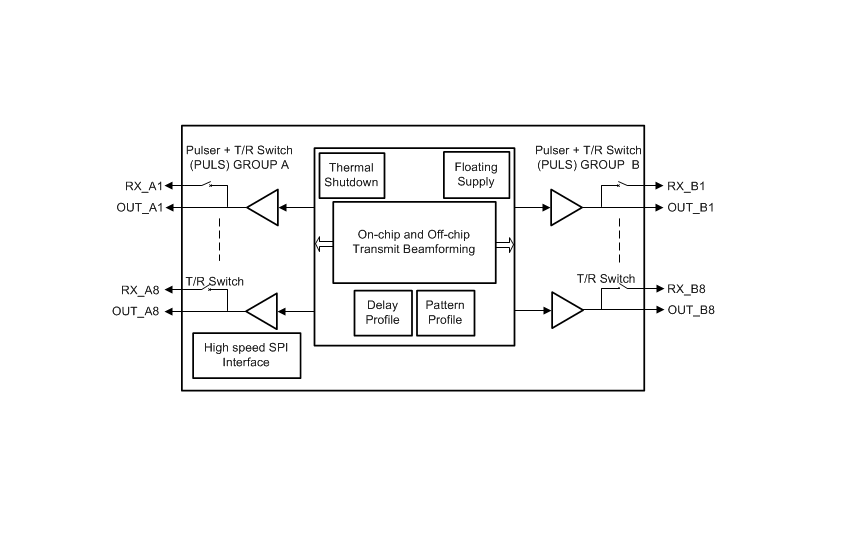

方框圖

TX7316 是德州儀器推出的高集成度超聲成像發射器，核心優勢是多通道脈沖輸出、內置波束成形器及 T/R 開關，專為超聲成像系統設計。

核心參數與特性

• 通道與脈沖配置 ：支持 16 通道 3 級脈沖或 8 通道 5 級脈沖輸出；輸出電壓范圍 ±1V~±100V，最大輸出電流 2.4A（3 級模式）、4.8A（5 級模式），鉗位電流最高 2A。
• 波束成形功能 ：支持片上 / 片外波束成形，片上模式延遲分辨率低至 5ns，最大延遲達 213 個波束成形時鐘周期；內置 RAM 可存儲 16 個延遲配置文件和 48/28 個模式配置文件（3/5 級模式）。
• T/R 開關性能 ：集成有源收發開關，導通電阻 12Ω，帶寬 50MHz，開啟時間 0.5μs，關閉時間 1.75μs，二次諧波 - 50dBc，瞬態毛刺 50mVPP。
• 功耗與信號性能 ：接收模式功耗 17mW，收發模式 598mW，CW 模式（0.6A）1.97W，掉電模式 4.3mW；5MHz 信號二次諧波 - 45dBc，CW 模式抖動 100fs，1kHz 偏移處相位噪聲 - 154dBc/Hz。
• 接口與保護 ：支持 100MHz 高速 CMOS 串行編程接口（1.8V/2.5V）；具備自動熱關斷功能，3 級模式無特定電源時序要求。

應用場景

適用于超聲成像系統、壓電驅動器及探頭內超聲成像設備等場景。

封裝與訂購信息

• 采用 15mm×10mm 216 引腳 NFBGA 封裝，引腳間距 0.8mm。
• 量產型號為 JEDEC 托盤包裝（136 片 / 盤），符合 RoHS 標準，引腳鍍層為 SNAGCU。
• MSL 等級 3，峰值回流溫度 260°C，工作溫度 0°C 至 70°C。

設計與支持

• 需優化高壓電源布局與散熱設計，確保多通道信號同步穩定性。
