在工業場所的IT配電系統中使用絕緣監測裝置，是保障供電連續性、提升系統安全性和實現預測性維護的關鍵措施。下面詳細解釋其原因。

首先，理解什么是IT配電系統。要理解為什么需要絕緣監測，必須先了解IT系統的特點。I表示電源側的中性點不接地。T表示負載側的外露導電部分是直接接地的。這與我們常見的TN-S或TT系統有根本區別。IT系統也被稱為隔離供電系統或不接地系統。

安科瑞 技術聯系 152-167-512-08

絕緣監測裝置的核心作用是實時監測IT系統相對地的絕緣電阻值，并在絕緣水平下降到設定閾值時發出警報。

為什么工業IT系統必須使用絕緣監測裝置？主要原因可以歸結為以下三點：

1. 保障供電的絕對連續性。這是IT系統最核心的優勢，而絕緣監測是實現這一優勢的眼睛。場景對比：在TN-S系統中，如果發生單相接地故障，會立即形成巨大的短路電流，導致斷路器或熔斷器瞬間跳閘，生產中斷。在IT系統中，當發生第一次單相接地故障時，由于沒有形成回路，故障電流非常小，不足以觸發過電流保護。因此，系統可以繼續正常運行，不會跳閘停電。絕緣監測的角色：此時，雖然系統沒跳閘，但已經存在了一個隱性故障。如果沒有絕緣監測裝置，管理人員將無法知曉這個故障的存在。絕緣監測裝置會立即檢測到絕緣電阻的下降，并發出聲光預警信號，通知維護人員系統某處存在接地故障，請及時排查處理。這樣，維護人員可以在不影響生產的情況下，有計劃地查找并排除故障。

2. 預防更嚴重的事故。IT系統在發生第一次接地故障后，系統雖然能繼續運行，但已經從不起系統轉變?yōu)榻?jīng)接地電阻接地的系統。此時如果另一相再發生第二次接地故障，就會形成相間短路，導致嚴重后果。絕緣監測的角色：通過第一次故障時的預警，絕緣監測裝置給了維護人員一個寶貴的窗口期。在這個窗口期內排除第一個故障，系統就恢復了完全正常的絕緣狀態，從而徹底避免了因兩次故障引發跳閘甚至設備損壞的風險。

3. 提升人身和設備安全。早期發現絕緣劣化：許多電氣事故并非突然發生，而是由絕緣材料逐漸老化、受潮、破損引起的。絕緣監測裝置可以持續監測絕緣電阻的趨勢，在絕緣完全失效之前就發現隱患。這對于存在潮濕、腐蝕、粉塵等惡劣環境的工業場所至關重要。防止電擊危險：一個健康、高絕緣電阻的IT系統，即使在發生第一次接地故障時，其接觸電壓也被限制在很低的水平，大大降低了電擊風險。絕緣監測裝置確保系統始終處于這種安全狀態。

典型應用場景包括過程工業如化工、石油、制藥，任何意外的停電都可能導致化學反應失控、生產線報廢，造成巨大經濟損失和安全隱患。礦山、礦井，其中通風、排水、提升系統中斷會直接危及人員生命。醫院手術室、ICU，醫療設備的供電中斷是致命的。數據中心、服務器機房，保證服務器不間斷運行。鋼鐵、玻璃制造，熔爐的突然停電可能導致設備永久性損壞。船舶電力系統通常是IT系統，絕緣監測是標準配置。

安科瑞絕緣監測產品

AIM-T500L絕緣監測儀可以實時監測IT系統的對地絕緣電阻，電阻越限時啟動故障預警或報警功能；具有繼電器報警輸出、LED報警輸出等多種故障指示方式；具有事件記錄功能，方便操作人員查看分析故障類型和發生時間，判斷系統運行狀況；具有自檢功能，可一鍵實現儀表硬件電路的故障自檢；具有斷線監測功能，實時監測PE/KE功能接地線連線狀況；具有一路RS485接口，標準Modbus-RTU協議；

ASG200測試信號發生器可以產生定位信號并注入不接地系統，指示故障所在相線，

AIL200-12絕緣故障定位儀可以定位并指示故障所在支路，單個AIL200-12最多可定位12個回路，每個IT系統最多可接90只定位儀，總計定位1080回路；

AKH-0.66 L系列電流互感器與AIL200-12絕緣故障定位儀配合使用實現故障定位。該系列有多種不同規格，可以按照回路額定電流選擇合適孔徑，可以選擇圓形或者矩形互感器。

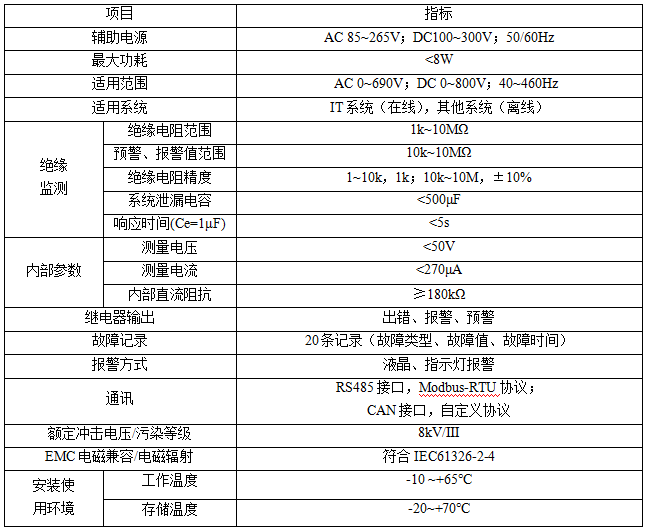

AIM-T500L絕緣監測儀的技術指標如下

總結其作用，可以這樣理解：沒有絕緣監測的IT系統，第一次故障時雖不停電，但故障隱蔽，風險累積。配備絕緣監測的IT系統則能實現高連續性供電，第一次故障預警，允許計劃性維修，確保不停電。在安全性上，前者無法知曉隱性故障，易發展為相間短路事故，安全性低；后者能提前預警，預防嚴重事故和電擊風險，安全性高。在維護模式上，前者是被動式，故障發生后才處理，已造成損失；后者是預測性、主動性，在故障釀成事故前發現并處理。

結論：在工業IT配電系統中，絕緣監測裝置不是一個可選配件，而是該系統能夠安全、可靠、連續運行的核心保障部件。它通過實時監測和早期預警，將被動應對停電轉變?yōu)橹鲃?dòng)預防故障，是現代工業安全管理中不可或缺的一環。
