RS485轉EtherCAT協議轉換網關詳細解析

EtherCAT至RS232/RS485協議轉換網關在工業通信架構中承擔著關鍵角色，其核心功能在于實現高速實時工業以太網與經典串行通信之間的無縫協議翻譯與數據交互。以疆鴻智能JH-ECT004型號為例，該設備在工業現場應用中展現出卓越的協議轉換精度與系統兼容性，其技術特性可歸納為以下維度：

1. 高精度數據轉換機制

網關采用多層協議解析技術，能夠實時捕捉EtherCAT網絡中的過程數據對象(PDO)與服務數據對象(SDO)，并將其精準映射至串行通信參數。針對生產線上微秒級延時的實時數據流(如編碼器反饋、傳感器采樣值)及關鍵設備狀態字(如驅動器故障代碼、急停狀態)，網關通過硬件級信號隔離與時鐘同步技術，確保數據在跨協議傳輸過程中保持位級一致性，從物理層保障工業數據的完整性與確定性。

2. 高效數據處理架構

內置多核處理架構與專用通信協處理器，通過雙緩沖區機制實現EtherCAT幀與串行數據幀的并行處理。在應對工業現場多節點并發通信場景時，網關可實現毫秒級協議轉換延遲，其動態內存管理機制有效規避數據包碎片化問題，構建端到端數據傳輸?shù)拇_定性通道。特別在柔性制造產線中，該特性可支持數百個IO點的同步刷新需求。

3. 柔性化配置策略

提供基于Web服務器的深度參數化功能，用戶可通過圖形化界面完成以下關鍵配置：

- 物理層參數：RS232/RS485端口波特率(支持自定義擴展)、數據位/停止位組合、奇偶校驗模式

- 協議層映射：EtherCAT郵箱數據與Modbus RTU功能碼的映射關系配置

- 業務邏輯定制：支持數據包重組、字節序轉換、異常超時重傳等高級功能

此種模塊化配置模式同時滿足快速部署需求與特殊場景的定制化開發，顯著降低系統集成周期。

4. 工業級可靠性設計

設備符合IEC 61131-2標準，具備浪涌保護與隔離防護電路，可在-40~85℃寬溫范圍內穩定運行。其狀態自診斷系統可持續監測通信質量，實時上報鏈路中斷、校驗錯誤等異常事件，為設備預測性維護提供數據支撐。

該協議轉換網關通過軟硬件協同優化，在維持EtherCAT網絡實時性的同時擴展了傳統串行設備的接入能力，為構建異構化工業通信體系提供了關鍵技術節點。其應用場景已覆蓋半導體晶圓搬運設備、包裝機械伺服控制、智能倉儲PLC系統等多個高端制造領域。

一，設備主要功能JH-ECT004實現EtherCAT網絡與Modbus網絡之間的數據通訊，可分別連接Modbus設備網絡到EtherCAT網絡，并且支持具有不同Modbus通訊波特率和其它設置。即將Modbus設備轉換為EtherCAT設備。 應用廣泛：：應用于支持RS485接口的變頻器、儀表、上位機、掃碼槍等等。例如在智能倉儲系統中，貨架的位置信息采集可能通過RS485接口的傳感器完成，而整個倉儲的控制系統基于EtherCAT網絡。利用這種轉換，能夠準確、快速地將傳感器數據采集到控制系統中，實現貨物的精準存儲和管理。

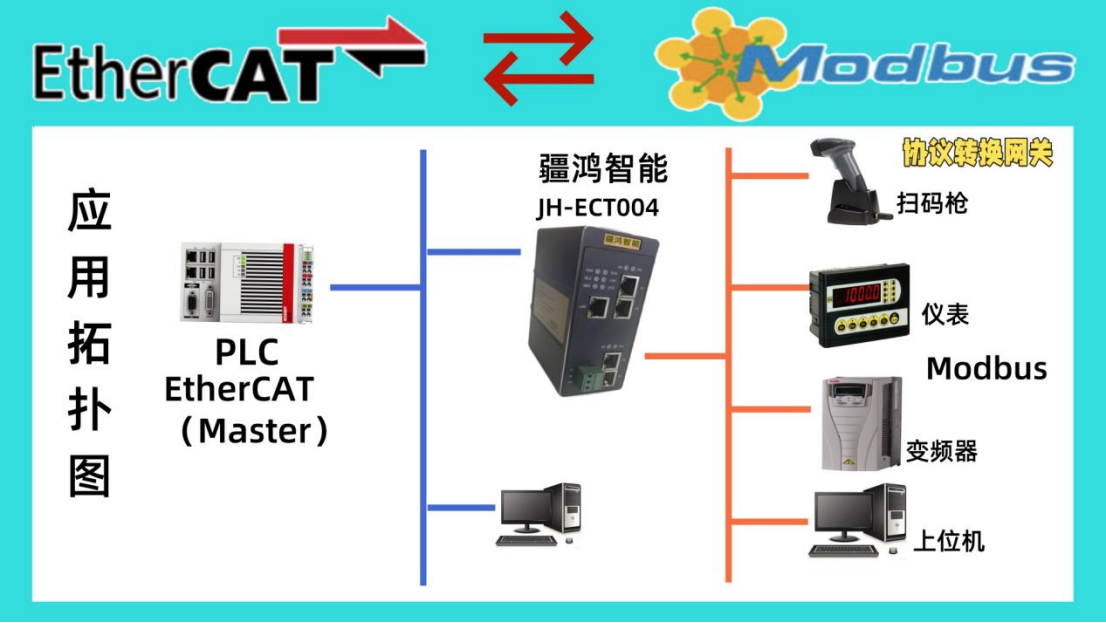

二，應用拓撲圖

三，設備技術參數H-ECT004在EtherCAT一側為EtherCAT從站，在Modbus一側可以作為Modbus主站 ESI文件由配置工具自動生成 支持最大的輸入字節數為500字節，最大的輸出字節為500字節 支持Modbus RTU主站/從站 支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s其它波特率可以定制。 校驗方式：無、奇、偶 數據位：7、8、9位 停止位：1位、2位 功能碼：作為Modbus RTU主站，支持01H、02H、03H、04H、05H、06H、0FH;

四，配置方法 1、正確連接電源，網線插入CFG配置口將JH-ECT004與PC相連，給網關上電; 2、打開配置軟件，根據需求在配置軟件中進行配置(請參考配置軟件的使用方法); 3、將配置下載到網關中; 4、連接主站控制器與網關模塊; 5、等待網關會與PLC之間建立連接，此時ECT指示燈常綠; 6、網關模塊Modbus側通訊正常后，Tx、Rx綠色指示燈閃爍;

五，電器參數 供電：24VDC(±5%)，最大功率3.5W 工作環境溫度：-40～85℃，濕度≤95% 防護等級：IP20 安裝方式: DIN-35mm導軌

這位協議“翻譯官”天生擅長打破溝通壁壘，讓不同協議的設備自在對話。它默默連起數據的孤島，讓信息如溪流般暢達。若想聆聽它更多故事，歡迎隨時交談。讓我們攜手，用技術的溫度，共同描繪更聰明的工業未來。
