旺玖PL27A1高速USB3.0對拷線方案，主機到主機數據傳輸
PL27A1是一款專為USB主機間數據傳輸設計的單芯片SuperSpeedUSB3.0主機間橋接控制器。SuperSpeedUSB的帶寬最高可達5Gbps，性能比Hi-SpeedUSB2.0（480Mbps）提升10倍。該技術向下兼容，可與所有USB3.0/USB2.0/USB1.1主機、設備及集線器無縫對接。
PL27A1功能
SuperSpeedUSB3.0主機到主機橋控制器
符合USB3.0和USB2.0規范
超高速（5Gbps）、高速（480Mbps）和全速（12Mbps）
在兩個USB主機之間傳輸數據（最高支持SuperSpeedUSB3.0）
符合遠程N(yùn)DIS規范。用戶可通過USB端口使用網絡TCP/IP協議連接兩臺電腦。
內置5V至3V線性低壓差穩壓器，可通過USB端口進行總線供電
嵌入式通電復位（POR）
30MHz晶體振蕩器（由兩個USBPHY共享）
支持外部SPI閃存，可自定義USB廠商/產品ID
支持LED指示燈顯示連接狀態和傳輸狀態

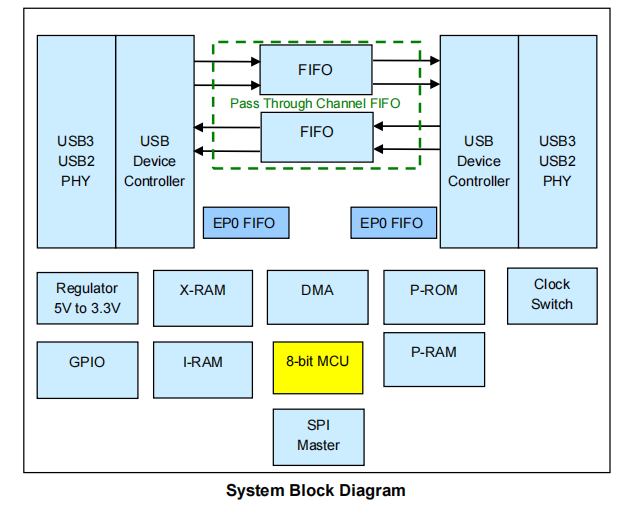

PL27A1功能框圖
USB-A to USB-A/USB-C靈活組合，適配筆記本/臺式機/超極本
