AFE4410是用于光學生物傳感應用的模擬前端，例如心率監測（HRM）。該器件最多支持四個開關發光二極管（LED）和最多三個光電二極管（PD）。來自光電二極管的電流由跨阻放大器（TIA）轉換為電壓，并使用模數轉換器（ADC）進行數字化處理。ADC代碼存儲在具有可編程深度的128個樣本先進先出模塊（FIFO）中。FIFO可以使用任一 I 讀出^2^C 接口或串行外設接口 （SPI）。AFE 還具有具有 8 位電流控制的完全集成 LED 驅動器。該器件具有高動態范圍發射和接收電路，可提供高達 100 dB 的動態范圍，可實現精確的心率感應。AFE 通過使用 ENABLE_ULP 寄存器位設置的超低功耗 （ULP） 模式來實現極低的電流水平。
*附件：afe4410.pdf

特性

• 準確、連續的心率監測：
  • 高達 100 dB 的動態范圍，可實現準確的心率檢測
  • 在可穿戴設備上連續運行的低電流，典型值：
    • LED 為 30 μA，接收器為 25 μA
• 發射機：
  • 4 個常見陽極配置的 LED
  • 8位可編程LED電流，電流至200 mA
  • 并聯點亮兩個 LED 的模式
  • 可編程 LED 導通時間
  • 同時支持 3 個 LED 以優化 SpO 2 、HRM 或多波長 HRM
  • 平均電流為 30 μA，足以滿足典型的心率監測場景：
    • 20 mA 設置、60 μs 脈沖持續時間、
      25 Hz 采樣率
• 接收器：
  • 支持3個時間復用PD輸入
  • 以二進制補碼格式表示來自PD的電流輸入的24位表示
  • 每個 LED 的 TIA 輸入端的單個直流失調減法 DAC
    （高達 ±127μA 范圍），環境溫度
  • ADC輸出端的數字環境減法
  • 跨阻增益：10 kΩ至2 MΩ
  • 具有可編程帶寬的噪聲濾波
  • 接收器以大約 1 μA/Hz 的采樣率工作（例如，25 Hz 時為 25 μA）
  • 硬件掉電模式：電流約為0μA
• 靈活的脈沖排序和定時控制
• 通過外部時鐘或內部振蕩器進行時鐘
• 具有 128 個樣本深度的 FIFO：
  • 跨相位的可編程分區
• 引腳可選 I^2^C、SPI接口
• 工作溫度范圍：–20°C 至 +70°C
• 2.6mm × 2.1mm、0.4mm 間距 DSBGA 封裝
• 用品：
  • 發射：3 V 至 5.25 V
  • 接收：1.8 V至1.9 V（LDO旁路），
    2.0 V至3.6 V（LDO使能）
  • IO：1.7 V 至 Rx_SUP

參數

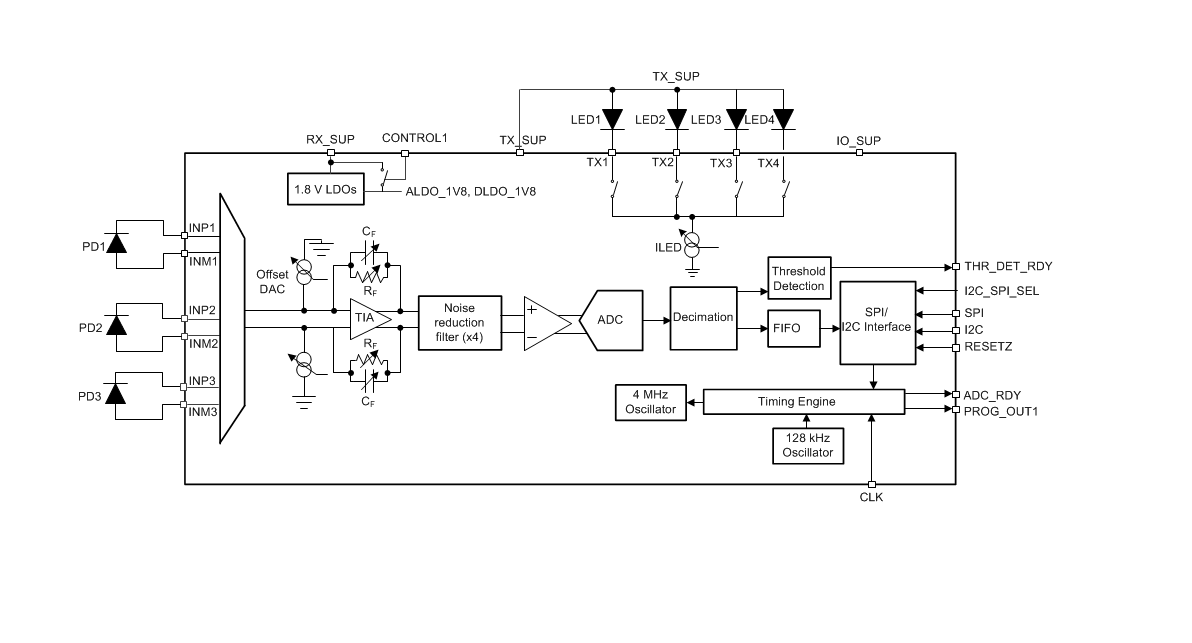

方框圖

AFE4410 是德州儀器推出的超小型集成模擬前端（AFE），專為可穿戴設備的連續光學生物傳感設計，集成 LED 驅動、光電檢測、信號轉換與數據存儲功能，適配心率監測、血氧測量等低功耗場景。

一、核心基礎信息

（一）核心定位與關鍵參數

• 功能定位：支持光學心率監測（HRM）、血氧飽和度（SpO?）、心率變異性（HRV）等生物傳感應用，動態范圍達 100 dB，保障檢測準確性。
• 功耗表現：超低功耗設計，典型工作電流僅 30 μA（LED 驅動）+25 μA（接收端），硬件掉電模式電流接近 0 μA，適配可穿戴設備續航需求。
• 工作環境：工作溫度范圍 -20°C 至 70°C，滿足日常穿戴場景的環境適應性要求。

（二）封裝與引腳

• 封裝類型：30 引腳 DSBGA 封裝，尺寸僅 2.60 mm×2.10 mm，0.4 mm 引腳間距，高度最大 0.5 mm，適合空間受限的可穿戴設備。
• 訂購型號：核心型號包括 AFE4410YZR（卷帶 3000 片）、AFE4410YZT（卷帶 250 片），引腳鍍層為 SNAGCU，符合 RoHS 標準，MSL 等級 1（260°C 峰值回流）。

二、核心特性與功能模塊

（一）LED 驅動與控制

• 驅動能力：支持最多 4 路共陽極 LED，8 位可編程電流控制，最大輸出電流 200 mA，支持兩路 LED 并聯觸發模式。
• 時序靈活：可編程 LED 點亮時間，支持 3 路 LED 同時工作，適配多波長心率監測或 SpO? 優化測量場景。

（二）光電檢測與信號處理

• 接收端配置：支持 3 路時分復用光電二極管（PD）輸入，跨阻放大器（TIA）增益可編程（10 kΩ 至 2 MΩ），適配不同光強檢測需求。
• 信號優化：內置每路 LED 對應的直流偏移減法 DAC（±127 μA 范圍），ADC 輸出端支持數字環境光減法，配合可編程帶寬噪聲濾波，提升信號信噪比。
• 模數轉換：PD 輸入電流以 24 位二進制補碼格式數字化，確保信號檢測精度。

（三）數據存儲與接口

• 數據緩存：集成 128 樣本深度的 FIFO 緩沖區，支持可編程分區，可暫存檢測數據，減輕主機實時讀取壓力。
• 通信接口：引腳可選擇 I2C 或 SPI 接口讀取數據，適配不同主機的通信協議需求。

（四）供電與時鐘

• 供電范圍：LED 驅動（Tx）供電 3 V 至 5.25 V，接收端（Rx）供電 1.8 V 至 1.9 V（LDO 旁路）或 2.0 V 至 3.6 V（LDO 使能），IO 供電 1.7 V 至 Rx_SUP。
• 時鐘配置：支持外部時鐘或內部振蕩器提供時鐘信號，適配系統時鐘靈活設計。

三、應用場景與設計要點

（一）典型應用

• 可穿戴設備：智能手表、手環的心率監測功能；
• 音頻穿戴設備：耳機的生物傳感模塊；
• 健康監測設備：便攜式血氧儀、最大攝氧量（VO? Max）檢測設備。

（二）設計關鍵要點

• 布局要求：采用非阻焊定義（NSMD）焊盤設計，激光切割梯形孔鋼網優化焊膏釋放，確保微小封裝的焊接可靠性；
• 電源配置：需嚴格區分 Tx、Rx 及 IO 供電域，避免電源噪聲耦合影響信號檢測精度；
• 接口選擇：根據主機資源靈活選擇 I2C 或 SPI 接口，F(xiàn)IFO 深度可按需編程，平衡數據傳輸效率與系統功耗。

四、核心優勢

• 高度集成：整合 LED 驅動、信號放大、ADC 轉換、FIFO 存儲，減少外部元器件數量，縮小整體方案體積；
• 低功耗適配：針對性優化的電流控制策略，配合可編程時序，最大化可穿戴設備續航；
• 靈活適配：多 LED/PD 支持、可編程增益與時序，兼容不同生物傳感算法與硬件配置需求。
