一、項目背景：產業集群的電力剛需

某園區聚焦應用型海洋科技研發、人工智能、工業互聯網等前沿領域，一期建設 3 座生產廠房，配套 1 座 35kV 主變電站與 2 座 10kV 區域變電所，采用 35kV 單電源進線模式，10kV 分所電源均引自主站，形成 “一主兩分” 的配電架構。這類產業對供電穩定性、數據準確度要求嚴苛，傳統運維模式難以適配，安科瑞 Acrel-1000 變電站綜合自動化系統由此落地應用。

二、硬件核心：分層保護構筑可靠防線

系統以 “集中 + 分布式” 保護方案破解高負載園區供電風險，核心亮點集中在主變回路與分散回路的差異化配置：

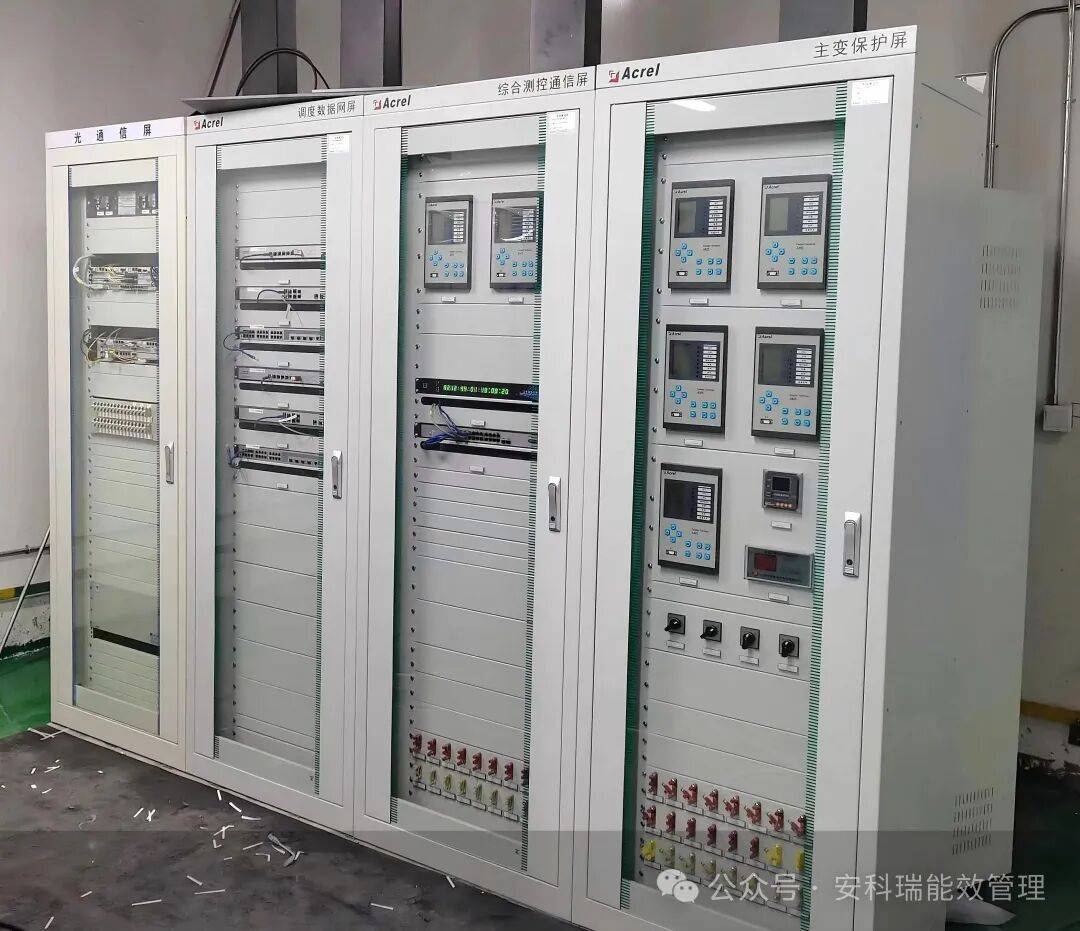

主變集中組屏防護：35kV/10kV 降壓變壓器回路采用主變保護屏集中管控，屏柜設于電氣監控室，集成差動保護、高低壓后備保護、兩側測控裝置等核心設備，搭配溫控儀與檔位變送器，實現變壓器全狀態監測與故障快速響應。

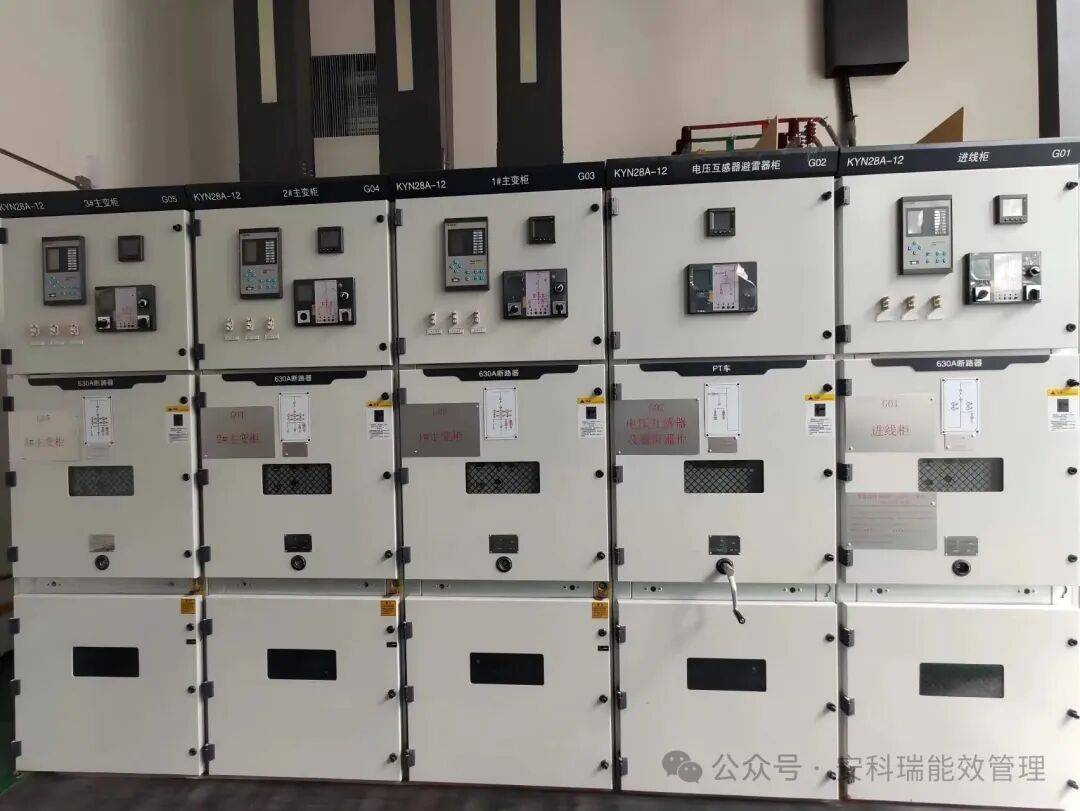

分散回路獨立保障：其余回路在就地開關柜配置獨立保護裝置，與主變集中保護形成互補，結合微機故障診斷功能，大幅提升一、二次設備可靠性，適配園區多廠房分散用電場景。

這種分層設計既確保核心設備防護，又兼顧末端回路靈活管控，匹配 “主站 - 分所” 的配電層級。

三、智能交互：可視化監控實現運維

Acrel-1000 系統以友好人機界面打通 “監測 - 管理” 鏈路，核心功能直擊園區運維痛點：

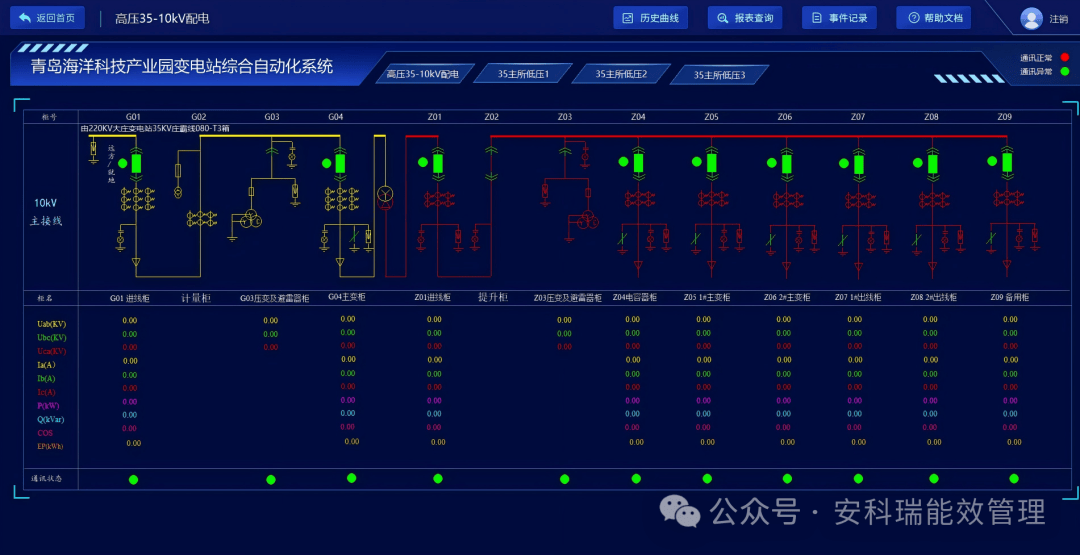

1.全景化運行監控：通過配電一次圖直觀呈現線路狀態，實時采集電壓、電流、功率等電參量，動態追蹤斷路器、隔離開關的分合閘狀態及故障告警信號，實現 “一屏掌控全站”。

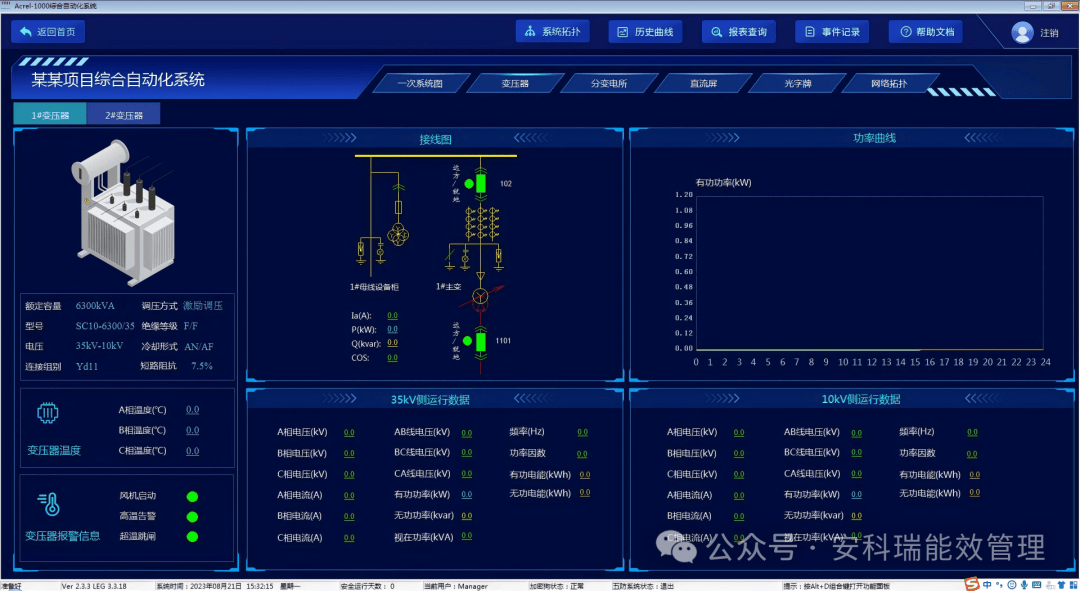

2.設備專項分析：主變壓器設有獨立監測界面，可清晰查看型號、容量等基礎信息及高低壓側詳細數據，為核心設備健康管理提供準確依據。

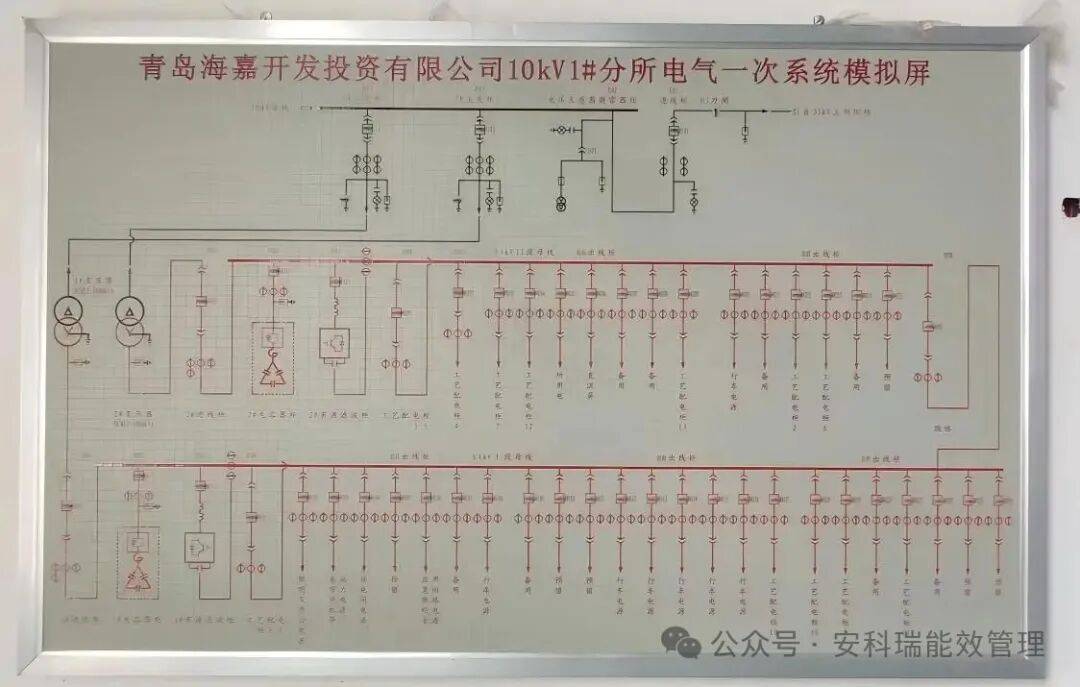

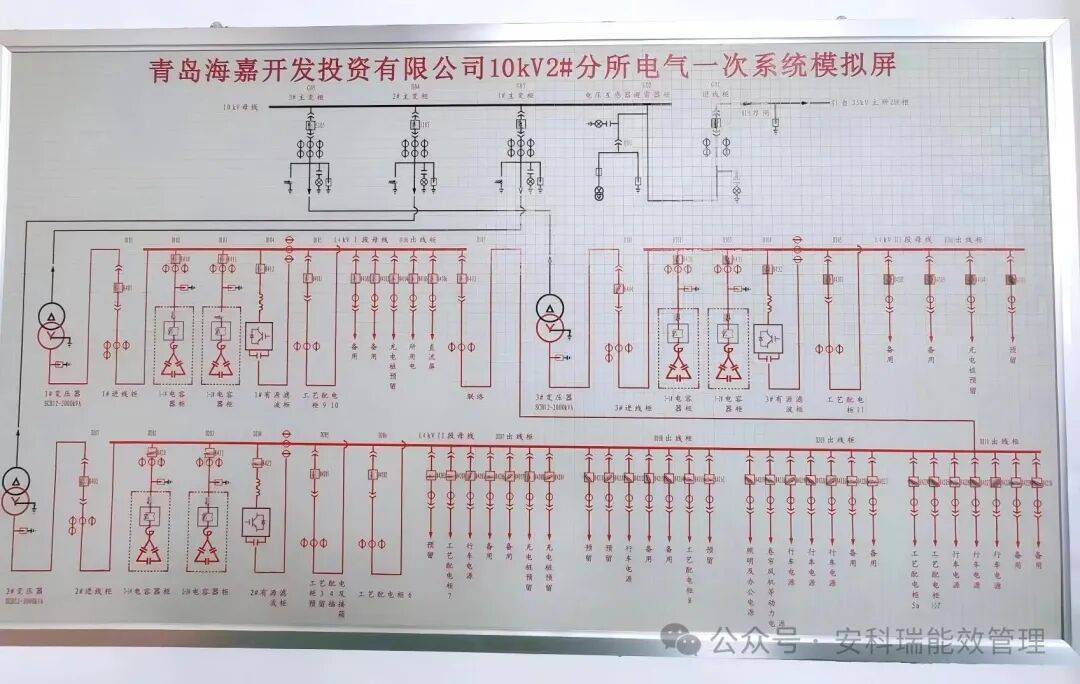

3.分所準確管控：10kV1#、2# 分所均配置獨立監測界面，監測斷路器狀態、手車位置、保護跳閘等開關量，確保分散用電區域的運維顆粒度。

四、結語：技術適配產業，智能賦能未來

從海洋科技研發到工業互聯網裝備制造，該園區的電力需求始終圍繞 “穩定、準確” 展開。安科瑞 Acrel-1000 系統通過分層保護架構與可視化監控能力，既解決了產業的供電可靠性難題，又為園區后續節能優化、碳排管理預留了擴展空間。
