一、引言

變電站是電力系統供電保障的核心環節，35kV變電站作為園區級電力樞紐，其穩定運行直接影響生產活動。而變電站綜合自動化系統，通過技術整合優化二次設備功能，成為保障 35kV 變電站可靠供電的關鍵支撐。

二、項目背景

2.1 園區概況

該園區產業定位于應用型海洋科技研發、人工智能、工業互聯網、制造及裝備研發。本次建設內容為：園區生產基地(一期)項目，包括1#生產廠房、2#生產廠房及3#生產廠房。

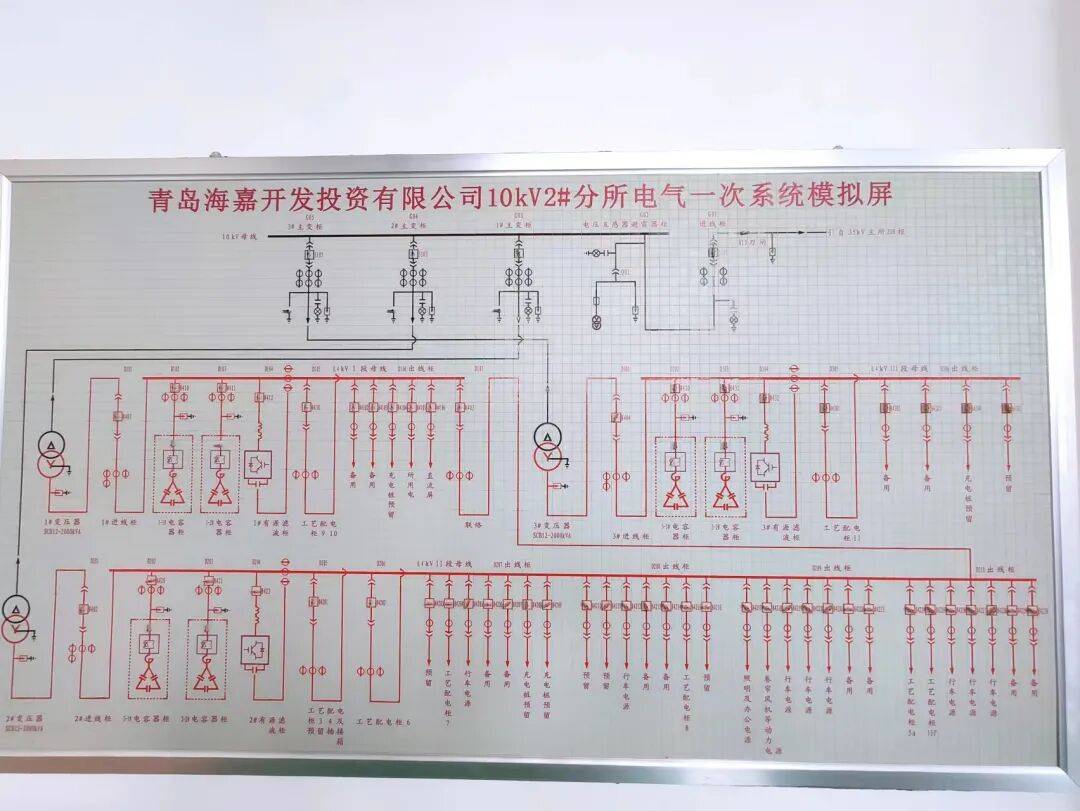

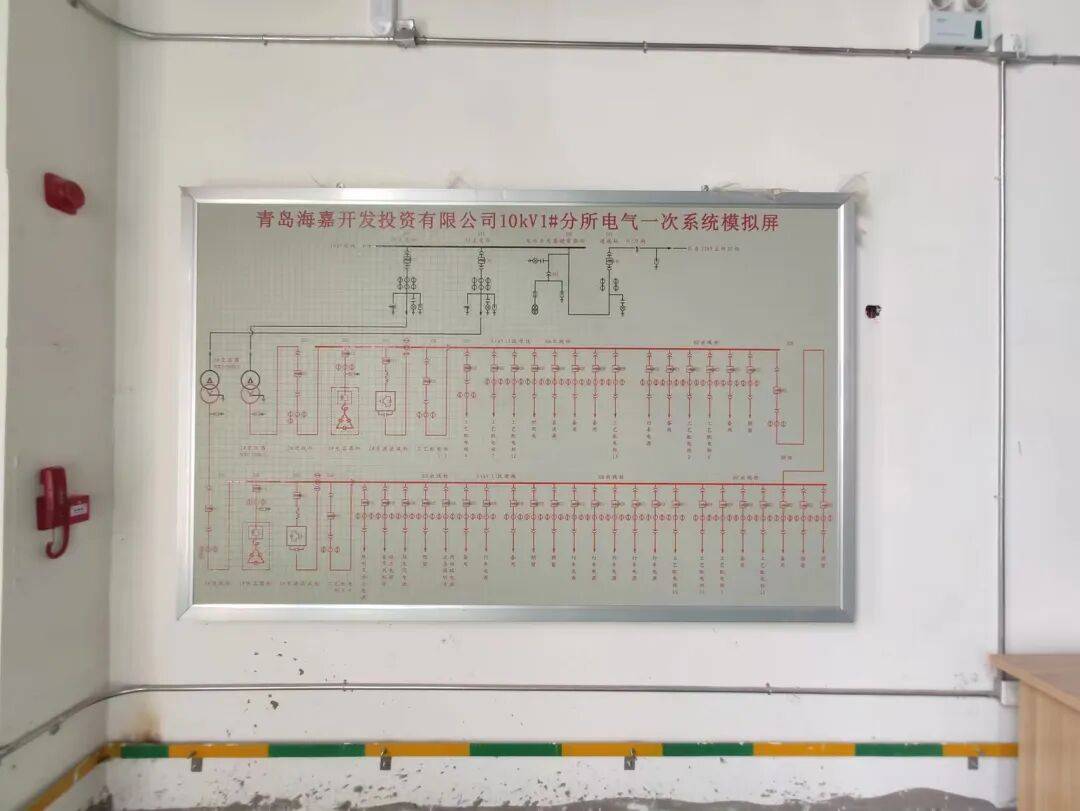

園區共設置35kV變電站1座，區域變電所2座。本項目采用35kV單電源進線，本變電站為主站，10kV1#分所、10kV2#分所電源引自本變電站。

2.2 變電站配置方案

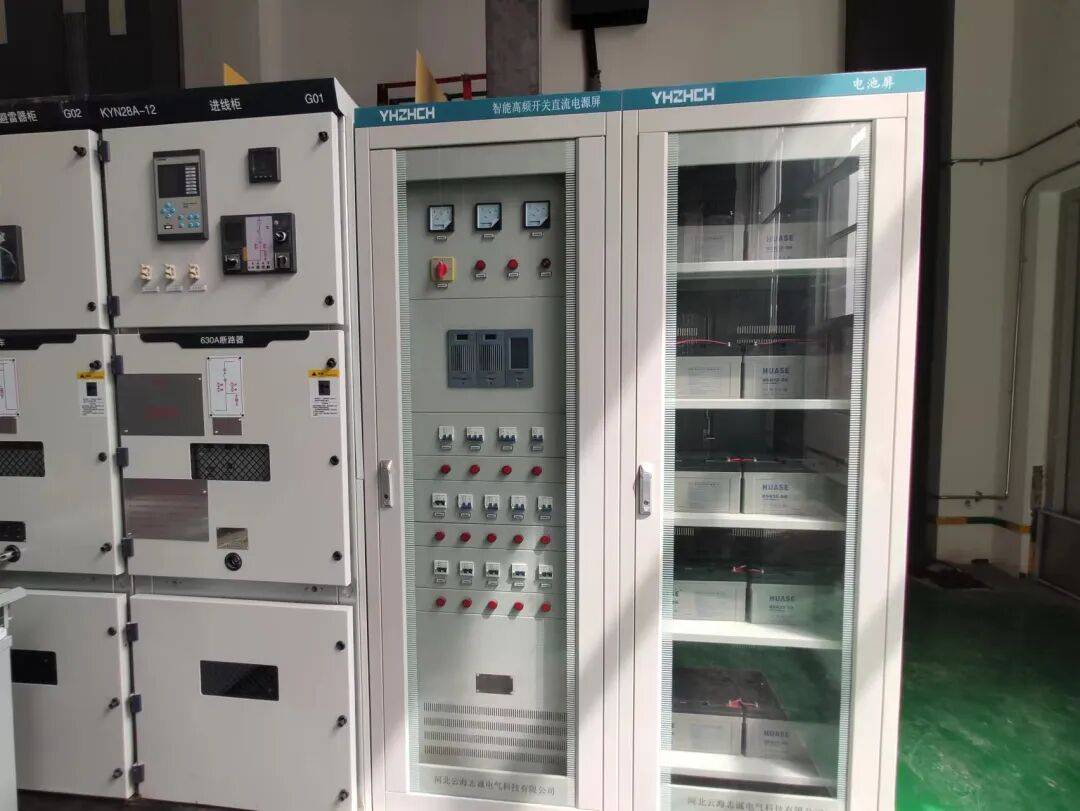

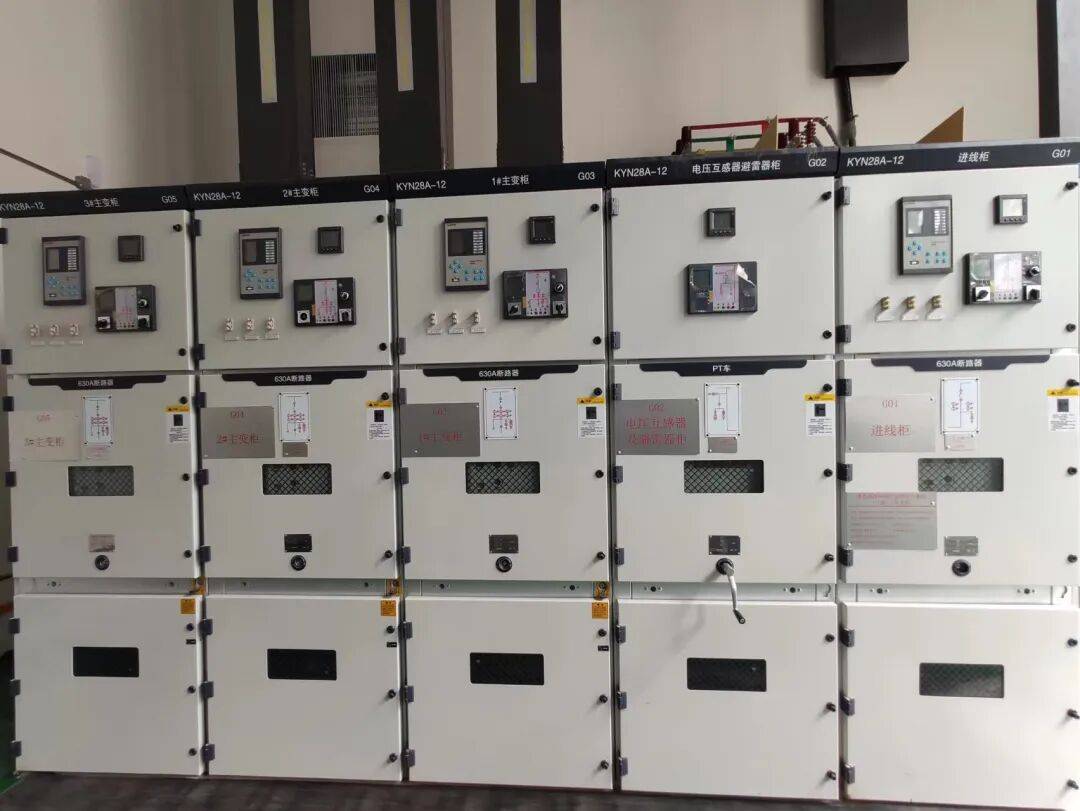

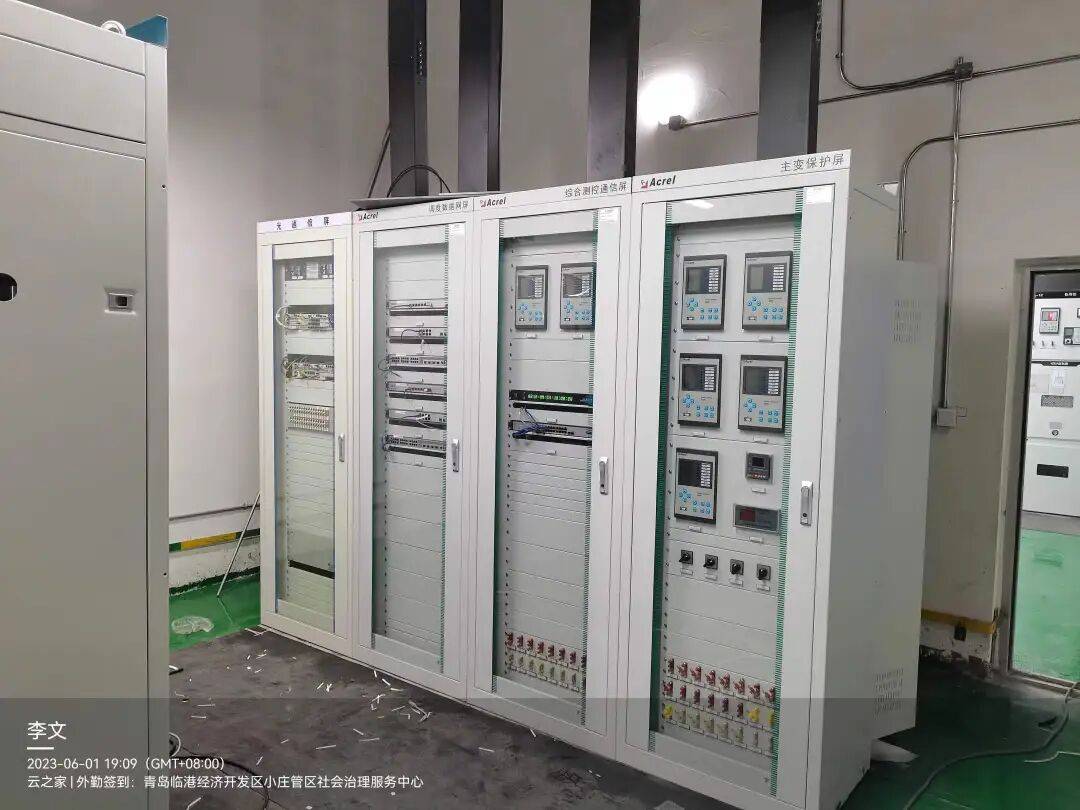

變電站綜合自動化系統中，多數子系統都是由微機構成的，都具有一定的故障診斷功能，這就使得變電站一、二次設備的可靠性得到了提高。其中35kV/10kV 降壓變壓器回路采用整套主變保護裝置集中組屏方式，配置主變保護屏。屏柜設立在電氣監控室，屏柜上裝設1臺差動保護裝置、1臺高后備保護裝置、1臺低后備保護裝置、1臺高側測控裝置、1臺低側測控裝置、1只變壓器溫控儀、1臺檔位變送器及轉換開關、壓板、空氣開關等其他控制設備。其余回路就地開關柜上分配配置獨立保護裝置，確保電力系統的安全、穩定運行。

三、變電站綜合自動化系統功能

3.1 綜合自動化系統概述

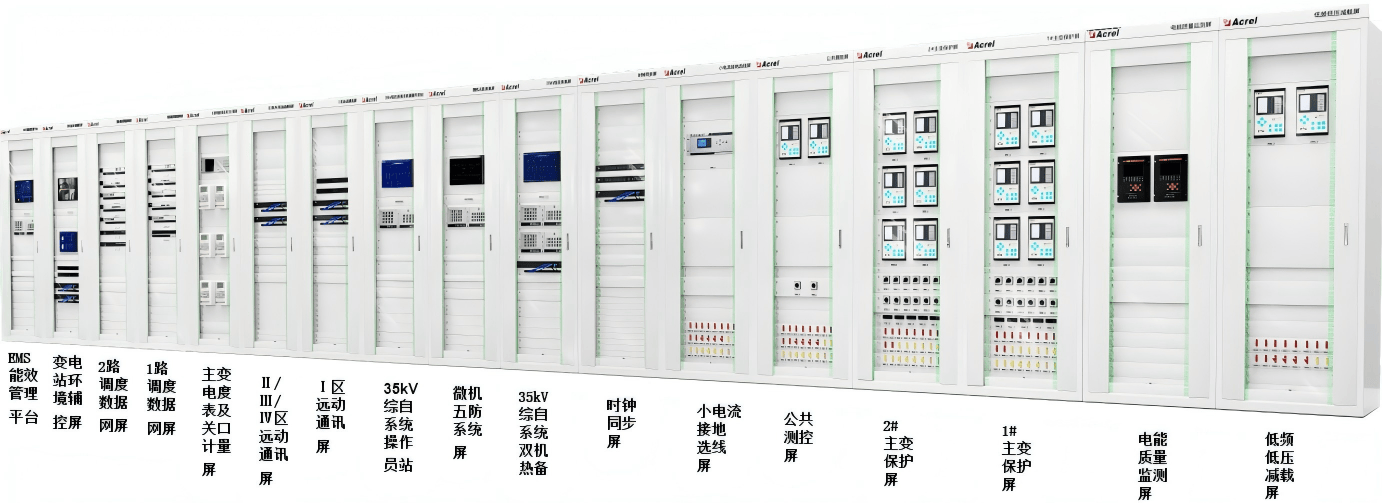

Acrel-1000變電站綜合自動化系統采用監控主機實現變電站的集中式監控方案，將配電系統中配置微機保護裝置，集中組屏部署，實現對電氣量采集和對電氣設備（如斷路器）的狀態監視、控制和調節，發生故障時，由微機保護裝置完成電參量的采集、監視和控制，迅速切除故障設備和完成事故后的恢復操作。

3.2 系統架構

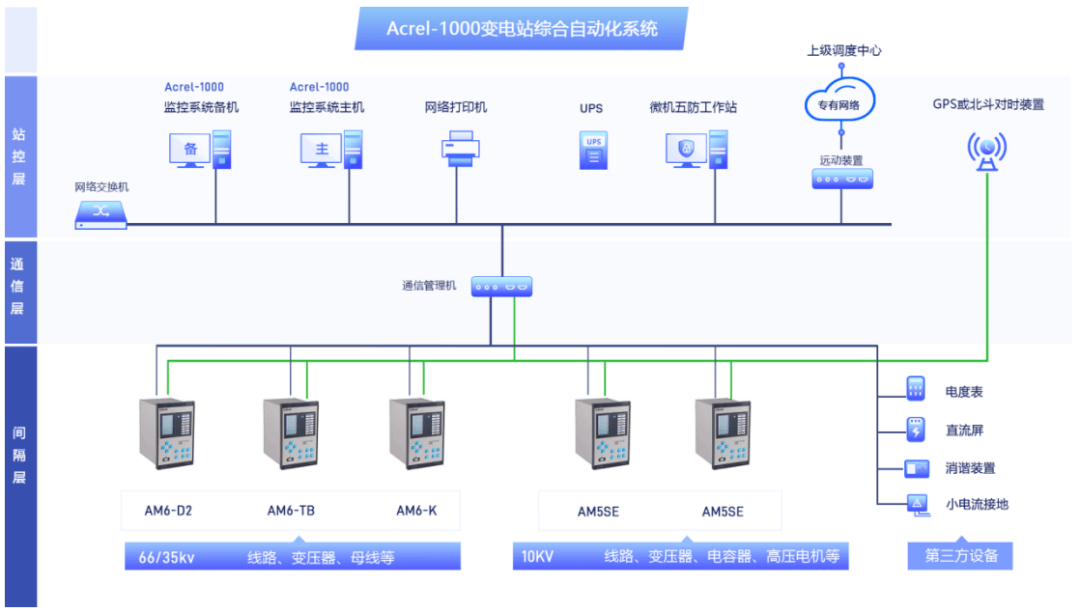

本系統采用分層分布式結構進行設計，即站控層、網絡層和間隔層，典型拓撲結構如下：

3.3 主要功能

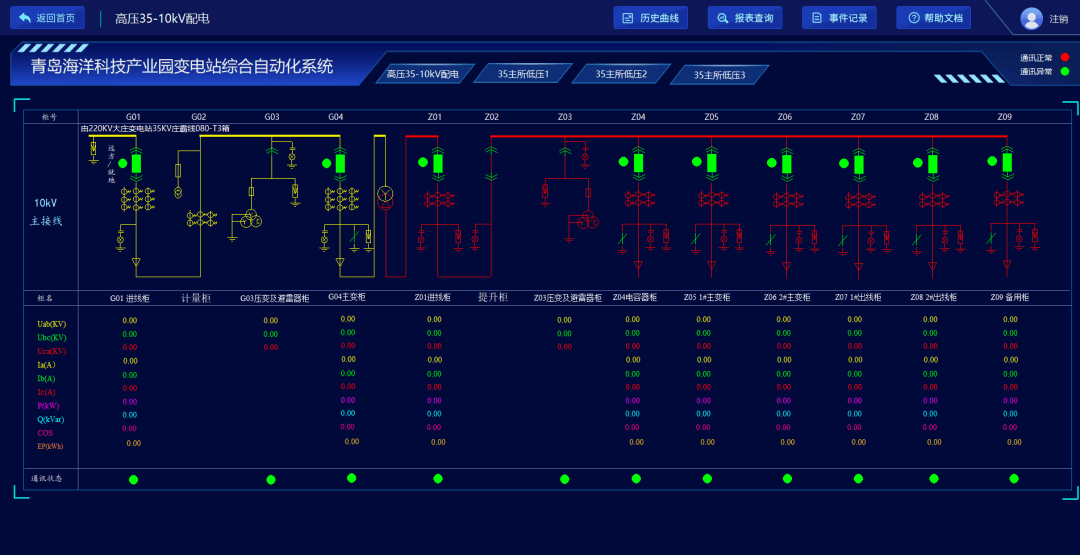

Acrel-1000變電站綜合自動化系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。

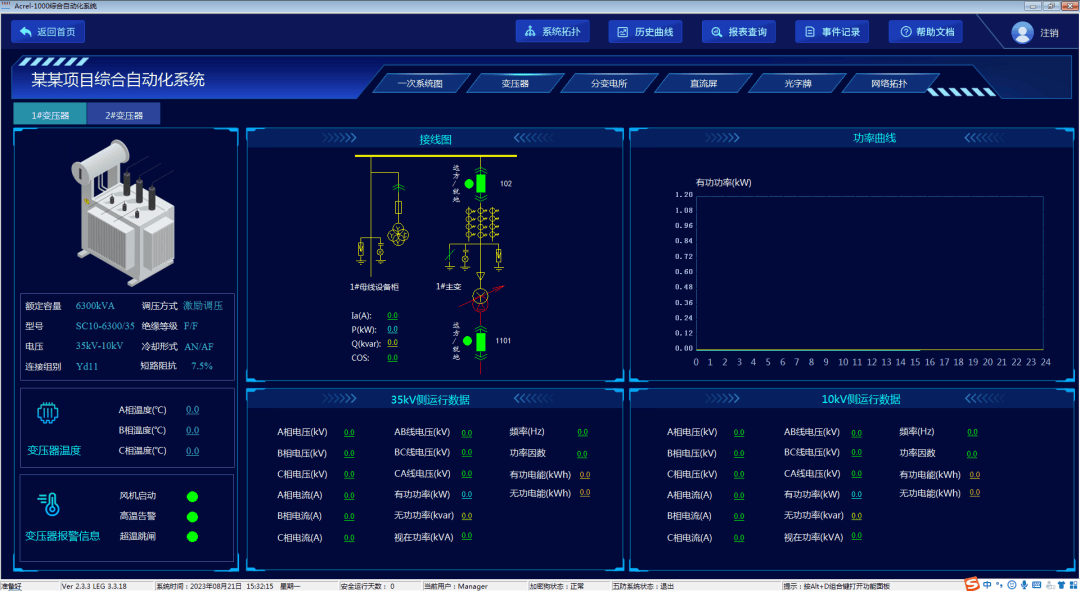

在35kV變電站中主要關注的就是主變壓器，主變壓器獨立界面分析，可以查看變壓器基本信息（變壓器型號、容量），查看變壓器高低壓兩側詳細電參量等數據。

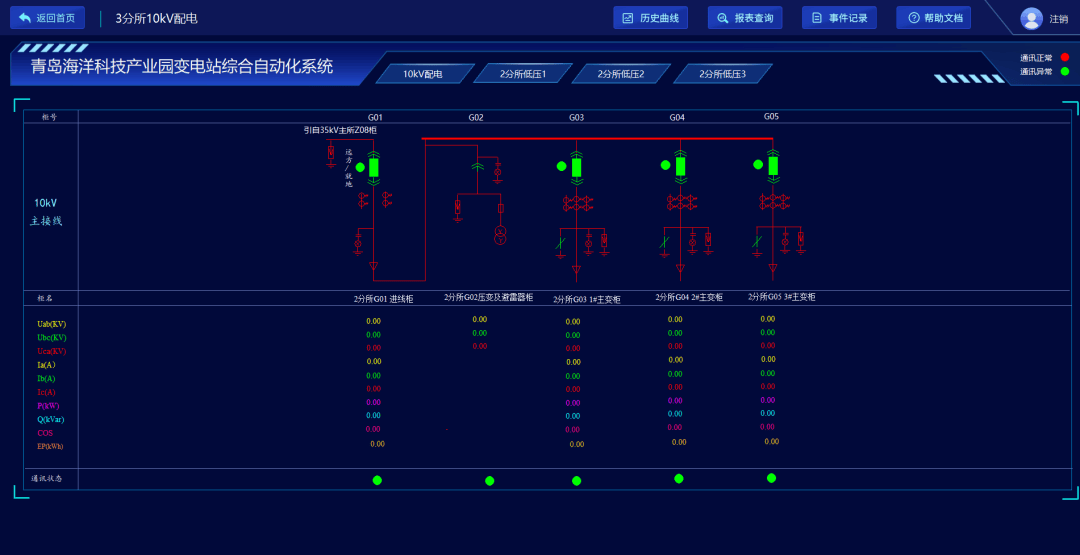

各分變電所獨立監測界面，可以直接查看分變電所回路詳細電參量與斷路器開關狀態，其中，10kV配電系統中監測的開關量主要有：斷路器分、合閘信號，手車工作、試驗位置信號、保護跳閘信號等。

四、實施價值意義

①提高供電可靠性：系統實時監測與快速故障診斷功能，可及時發現并處理電力異常，縮短故障修復時間，減少停電頻次與時長，為園區生產基地持續供電提供保障，降低停電造成的生產損失。

②提升運維效率：自動化管控替代傳統人工巡檢，運維人員通過系統即可遠程掌握設備狀態，減少現場巡檢工作量；故障信息準確定位，縮短排查時間，大幅提升運維工作效率。

③優化能源管理：系統對各回路電參量的實時監測與數據統計，為園區用能分析提供數據支撐，助力識別高耗能環節，制定節能方案，降低園區整體能耗，實現能源利用。

五、結束語

本次 35kV 變電站綜合自動化系統的應用，有效滿足了園區生產基地的供電需求，提升了電力系統的可靠性、運維效率與能源管理水平。未來，隨著電力智能化技術的發展，該系統將進一步發揮優勢，為園區產業發展提供更堅實的電力保障，推動園區電力系統向更智能的方向邁進。
