Vishay/Dale XT11表面貼裝晶體采用尺寸為1.6mm x 12mm x 0.39mm的微型SMD封裝。規格包括24MHz至60MHz頻率范圍 、8pF 負載電容、10μW驅動電平、200Ω 最大 ESR以及0°C至+70°C標準溫度范圍。Vishay的這些XT11晶體適用于筆記本電腦、移動通信、電信設備 、助聽器和工業控件。

數據手冊；*附件：Vishay ， Dale XT11表面貼裝晶體數據手冊.pdf

特性

• 微型SMD封裝
• 標準溫度范圍：0°C至+70°C
• 驅動電平：10μW
• 頻率范圍：24 MHz至60 MHz
• 負載電容：8 pF
• 最大ESR：200 Ω
• 尺寸：1.6 mm x 1.2 mm x 0.39 mm
• 磁帶和卷軸封裝

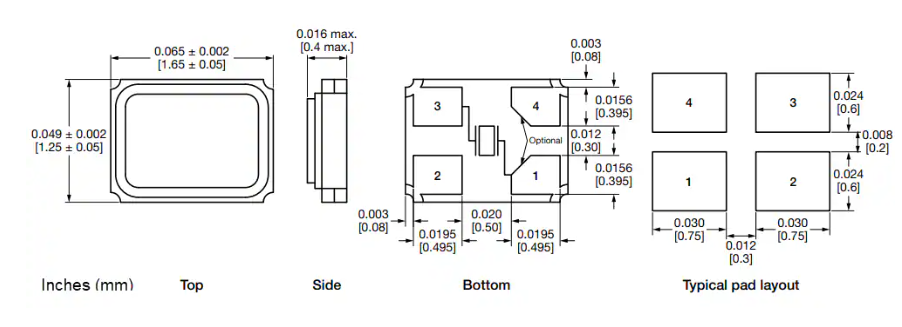

尺寸

Vishay XT11系列微型晶體技術深度解析與應用指南?

一、產品定位與核心技術特性

Vishay Dale公司推出的XT11系列是一款微型表面貼裝晶體，其封裝尺寸僅為1.6 mm × 1.2 mm × 0.39 mm，創造了當前消費電子領域的高集成度標桿。該產品專為空間受限的便攜式設備設計，主要應用于：

• 筆記本電腦與平板設備
• 移動通信系統
• 電信基礎設施
• 助聽器與醫療電子
• 工業控制系統
• 消費電子平臺

二、電氣參數深度分析

?頻率特性?：

• 工作頻率范圍：24 MHz至60 MHz，覆蓋主流嵌入式系統時鐘需求
• 頻率容差：±10 ppm至±30 ppm多檔可選，滿足不同精度要求
• 溫度穩定性：提供±20 ppm至±100 ppm六個等級選項，確保寬溫范圍內可靠運行

?關鍵性能指標?：

• 負載電容：標準模式8 pF，串聯模式3 pF
• 等效串聯電阻（ESR）：按頻段分級控制
  • 24.000-31.999 MHz：最大200 Ω
  • 32.000-37.999 MHz：最大100 Ω（標準）/80 Ω（優化）
• 絕緣電阻：≥500 MΩ（100 VDC條件下）
• 驅動電平：-3 μW至+3 μW可調

三、機械結構與封裝工藝

?三維尺寸精確控制?：

• 主體尺寸：1.65±0.05 mm（長）× 1.25±0.05 mm（寬）
• 厚度公差：0.395 mm（標準）/0.30 mm（可選）
• 焊盤布局采用對稱設計，間距0.75 mm，確?；亓骱腹に嚵悸?/li>

?封裝配置?：

• 標準帶盤包裝，適應自動化貼片產線
• 引腳定義清晰：1號腳為接地基準，2-4號腳功能分布明確

四、型號編碼系統詳解

XT11系列采用智能編碼體系：?XT 1 1 1 0 H J R G X 8 M1 9 2 E C?

各字段含義：

• ?位置1-2?：產品系列標識（XT11）
• ?位置3?：負載電容配置（10=標準，SE=串聯）
• ?位置4?：包裝方式（H=帶盤）
• ?位置5?：頻率容差等級（J=±10 ppm，E=±25 ppm等）
• ?位置6?：工作溫度范圍（S=-10°C至+70°C，R=-40°C至+85°C）
• ?位置7?：溫度穩定性參數
• ?位置8?：特殊選項標識
• ?位置9-13?：頻率編碼（5位數字，M作小數點占位符）
• ?位置14?：環保標識（E=無鉛）

五、應用設計要點

?PCB布局建議?：

• 推薦焊盤尺寸：0.75 mm × 0.60 mm
• 引腳間距保持0.30 mm，避免信號串?dāng)_
• 接地層應完整覆蓋晶體下方區域

?熱管理策略?：

• 工作溫度：-40°C至+85°C（工業級）
• 存儲溫度：-55°C至+125°C
• 建議在高溫應用中預留散熱通道
