ADS8588S器件是一個8通道集成數據采集（DAQ）系統，基于同步采樣、16位逐次逼近（SAR）模數轉換器（ADC），每通道最大工作頻率為200 kSPS。該器件為每個通道提供完整的模擬前端，包括一個具有1 MΩ高輸入阻抗的可編程增益放大器（PGA）、輸入鉗位、低通濾波器和一個ADC輸入驅動器。該器件還具有低漂移、精密基準電壓源，帶有一個緩沖器來驅動ADC。支持串行、并行和并行字節通信的靈活數字接口使該器件能夠與各種主機控制器一起使用。

該ADS8588S可配置為使用單個 5V 電源接受 ±10V 或 ±5V 真雙極性輸入。高輸入阻抗允許與傳感器和變壓器直接連接，從而消除了對外部驅動電路的需求。該器件提供的高性能和精度以及零延遲轉換也使該ADS8588S成為許多工業自動化和控制應用的絕佳選擇。
*附件：ads8588s.pdf

特性

• 16位ADC，集成模擬前端
• 同時采樣：8 通道
• 引腳可編程雙極性輸入：±10 V和±5 V
• 高輸入阻抗：1 MΩ
• 5V 模擬電源：2.3V 至 5V I/O 電源
• 具有 7kV ESD 的過壓輸入鉗位
• 低漂移片內基準電壓源 （2.5 V） 和緩沖器
• 卓越的性能：
  • 所有通道的最大吞吐量為 200 kSPS
  • DNL：±0.35 LSB;INL：±0.45 LSB
  • 信噪比：96.4 dB;總諧波擾：?114 dB
• 過溫性能：
  • 最大偏移漂移：3 ppm/°C
  • 增益漂移：6 ppm/°C
• 用于過采樣的片內數字濾波器
• 靈活的并行、字節和串行接口
• 溫度范圍：–40°C 至 +125°C
• 封裝：64引腳LQFP

參數

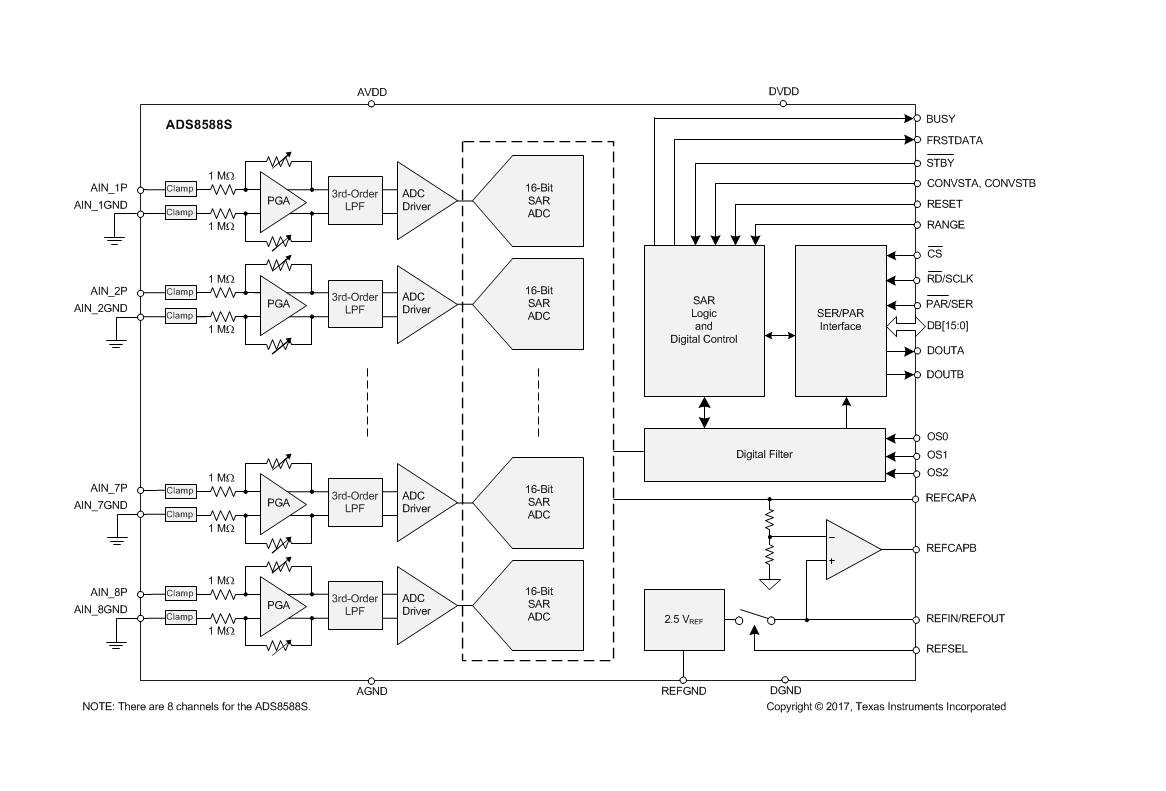

方框圖

ADS8588S 是德州儀器推出的高集成度數據采集（DAQ）系統，基于 16 位逐次逼近型（SAR）ADC 架構，具備 8 通道同步采樣能力，集成模擬前端、基準源和多模式數字接口，專為電網監測、繼電保護、多相電機控制等工業高精度測量場景設計。

一、核心特性與關鍵參數

1. 基礎性能

• 分辨率與采樣速率：16 位分辨率，無丟失碼；8 通道同步采樣，單通道最高吞吐量 200 kSPS，支持零延遲轉換。
• 精度表現：微分非線性（DNL）±0.35 LSB，積分非線性（INL）±0.45 LSB；失調漂移最大 3 ppm/°C，增益漂移最大 6 ppm/°C，溫漂特性優異。
• 輸入配置：支持 ±10 V/±5 V 雙極性單端輸入，輸入阻抗恒定 1 MΩ（不受采樣頻率影響），內置過壓鉗位保護（耐受 ±15 V 電壓）。

2. 動態性能

• 噪聲與失真：無過采樣時 SNR 達 92.7 dB（±10 V 輸入），THD 低至 -114 dB，SFDR 達 -118 dB，信號完整性出色。
• 過采樣功能：支持 2/4/8/16/32/64 倍過采樣，16 倍過采樣時 SNR 提升至 96.4 dB，可進一步降低噪聲。
• 帶寬特性：-3 dB 帶寬為 24 kHz（±10 V 輸入）/16 kHz（±5 V 輸入），內置三階巴特沃斯低通濾波器，抑制混疊干擾。

3. 核心功能

• 基準與前端：集成 2.5 V 低漂移內部基準（溫漂 7.5 ppm/°C），支持外部基準輸入；每通道含可編程增益放大器（PGA）、輸入鉗位和 ADC 驅動，無需外部前端電路。
• 數字接口：支持并行、串行（SPI 兼容）、并行字節三種接口模式，數字電源（DVDD）支持 2.3 V-5.25 V 寬范圍，適配不同控制器。
• 保護與可靠性：ESD 防護達 7 kV（模擬輸入引腳）/2 kV（其他引腳），工作溫度范圍 -40°C 至 +125°C，符合工業級標準。

4. 功耗特性

• 工作電流：模擬電源（AVDD=5 V）動態電流典型值 17.7 mA，靜態電流 12.4 mA；數字電源（DVDD=3 V）電流典型值 0.15 mA。
• 低功耗模式：支持待機（典型功耗 19 mW）和關斷（典型功耗 1 μW）模式，關斷模式下全電路斷電，待機模式保留基準和穩壓器以快速喚醒。

二、核心功能與工作模式

1. 采樣與轉換

• 同步采樣：支持 8 通道全同步采樣，或分兩組（通道 1-4/5-8）同步采樣，通過 CONVSTA/CONVSTB 引腳控制，避免通道間相位差。
• 數據讀?。褐С洲D換中讀?。ㄝ敵銮耙淮尾蓸訑祿┖娃D換后讀取兩種模式，轉換時間固定 3.8 μs（無過采樣時），吞吐量靈活可調。

2. 接口與配置

• 并行接口：16 位數據總線（DB [15:0]），支持 CS/RD 綁定或獨立控制，適配高速數據傳輸。
• 串行接口：SPI 兼容，支持 DOUTA/DOUTB 雙路輸出，可同時讀取兩組通道數據，提升傳輸效率。
• 配置方式：通過硬件引腳配置輸入范圍、過采樣倍數、接口模式，無需軟件編程，上電即可工作。

3. 保護與穩定性

• 輸入保護：內置輸入鉗位電路，限制輸入電流不超過 ±10 mA，配合外部串聯電阻可抵御浪涌和 EFT 干擾。
• 基準穩定性：內部基準出廠校準，初始精度 ±2.5 mV，支持多器件共享同一基準源，減少系統誤差。

三、應用場景

適用于電網監測與控制、繼電保護裝置、多相電機控制、工業自動化數據采集系統、高精度傳感器信號測量等場景，尤其適配需要多通道同步采樣、高動態范圍和寬溫度范圍的工業級應用。

四、設計與使用建議

1. 電源與基準

• 電源設計：模擬電源（AVDD=4.75 V-5.25 V）和數字電源（DVDD=2.3 V-AVDD）分開布線，每路 AVDD 引腳就近放置 1 μF 去耦電容，DVDD 引腳并聯 0.1 μF 電容。
• 基準配置：使用內部基準時，REFIN/REFOUT 引腳需并聯 10 μF 濾波電容；使用外部基準時，推薦選擇低漂移型號（如 REF5025），并添加 RC 濾波電路。

2. 布線與布局

• 分區設計：PCB 分為模擬區和數字區，模擬地與數字地單點連接，避免數字噪聲耦合。
• 輸入布線：模擬輸入線遠離數字信號線，未使用通道需接 AGND；輸入串聯 4.3 kΩ 電阻限制電流，配合 5.6 nF 電容構成平衡 RC 濾波，提升抗干擾能力。
• 基準布線：REFCAPA/REFCAPB 引腳短接后并聯 10 μF 電容到 REFGND，避免過孔和長走線，保證基準穩定性。

3. 時序與配置

• 同步控制：多通道同步采樣時，將 CONVSTA 與 CONVSTB 短接，由同一信號觸發；分兩組采樣時，需控制兩組觸發信號的延遲（最大 500 μs）。
• 喚醒時序：從關斷模式喚醒后需等待 13 ms（外部基準）/100 μs（待機模式），并執行復位操作，確保數據有效性。

五、封裝與訂購信息

• 封裝規格：64 引腳 LQFP 封裝，尺寸 10.00 mm×10.00 mm，占位適中，適配工業控制板布局。
• 訂購型號：批量供應型號如 ADS8588SIPMR（1000 個 / 卷）、ADS8588SIPM（160 個 / 托盤），符合 RoHS 標準，MSL 等級 3，峰值回流溫度 260°C。
