?Vishay VIA0250DD隔離放大器技術解析與應用指南
Vishay Semiconductors VIA0250DD隔離放大器是一款高性能差分輸出放大器，非常適合用于基于分流的電流檢測。該器件基于電容隔離技術，線性差分輸入信號范圍為 ±250mV。VIA0250DD放大器具有0.15μV/°C (典型值）低失調漂移和15ppm/°C (典型值）低增益漂移 ，確保在整個溫度范圍內具有良好的精度。該隔離放大器的工作溫度范圍為-40°C至125°C。VIA0250DD隔離放大器無鹵、無鉛，符合RoHS指令。該放大器非常適合用于電機控制、電源、充電站和電動汽車動力傳動系統中的隔離電流測量。
數據手冊：*附件：Vishay Semiconductors VIA0250DD - 隔離放大器數據手冊.pdf
特性
- 隔離測試電壓：5000V
RMS - 線性輸入電壓范圍：250 mV
- 固定增益：8.2
- 低失調誤差和漂移
- ±0.05% (典型值）和±15ppm/°C
- 低非線性和漂移：
- ±0.03% (最大值）和±1ppm/°C (典型值）
- 72dB SNR (典型BW=100kHz)
- 寬帶寬：250 kHz
- 高CMTI：150kV/μs (典型值）
- 內置共模過壓檢測
- 工作溫度范圍：-40 °C至125 °C
- 符合RoHS指令，無鉛

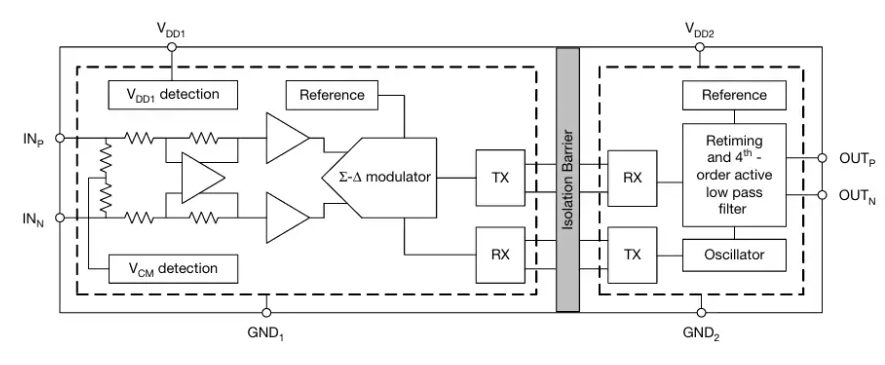

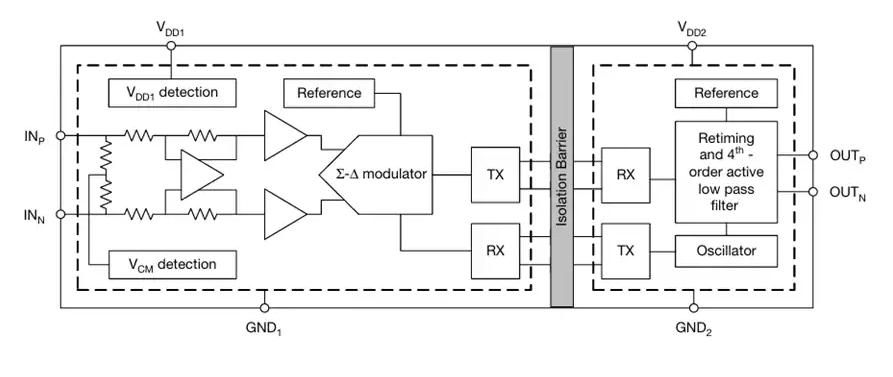

框圖

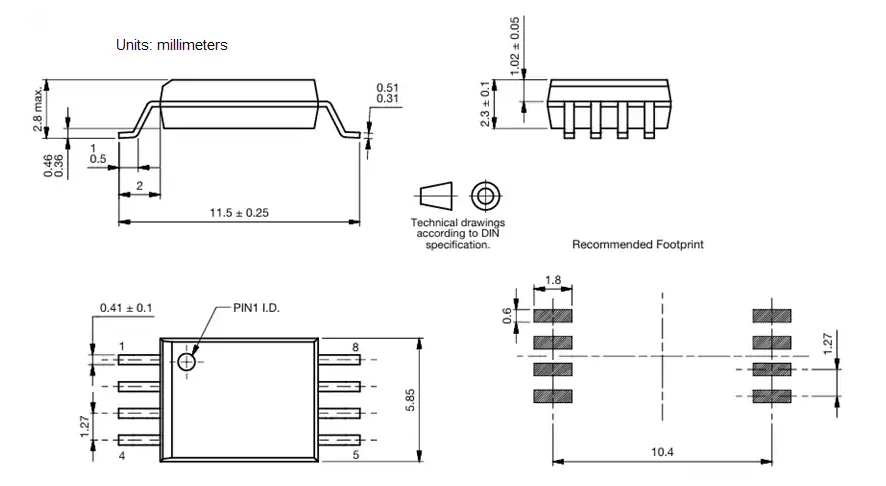

尺寸
?Vishay VIA0250DD隔離放大器技術解析與應用指南?
?一、產品概述?
VIA0250DD是Vishay Semiconductors推出的一款?高性能差分輸出隔離放大器?，基于專利電容隔離技術，專為?分流器電流檢測?設計。其核心特性包括：
- ?**±250 mV線性差分輸入范圍**?，固定增益8.2
- ?低溫漂?：偏移漂移典型值0.15 μV/°C，增益漂移典型值15 ppm/°C
- ? 高共模瞬態抗擾度（CMTI） ?：150 kV/μs（典型值）
- ?寬帶寬?：250 kHz，支持高頻信號處理
- ?工作溫度范圍?：-40 °C至+125 °C，適用于工業與汽車環境
?二、核心參數解析?
?1. 電氣特性?
| ?參數? | ?條件? | ?典型值? | ?單位? |
|---|---|---|---|
| 輸入偏移電壓 | INP = INN = GND1 | ±0.01 | mV |
| 增益誤差 | 全溫度范圍 | ±0.05% | % |
| 非線性度 | 滿量程輸入 | ±0.03% | % |
| 信噪比（SNR） | BW=100 kHz | 72 | dB |
?2. 隔離與安全性能?
- ?隔離耐壓?：5000 VRMS（認證標準：UL/cUL/DIN EN 60747-5-5）
- ?爬電距離/電氣間隙?：8 mm（SOP-8封裝）
- ?失效保護輸出?：當VDD1欠壓或共模過壓時，輸出鎖定為-2.5 V差分電壓
?三、應用場景?
- ?電機控制?：三相逆變器中的相電流檢測
- ?電源系統?：開關電源原邊電流監控
- ?電動汽車?：電驅系統、充電樁電流傳感
?四、典型電路設計?
?1. 電流檢測方案?
- ? 分流電阻（Rsense） ?連接至INP/INN引腳，需配合RC濾波（如1 kΩ + 1 nF）
- ?輸出級?：差分轉單端運放電路，后接ADC采樣
- ?關鍵保護?：OUTP/OUTN串接1 kΩ電阻，防止輸出過流
?2. PCB布局要點?
- ?VDD1/VDD2旁路?：0.1 μF電容緊貼電源引腳
- ?開爾文連接?：確保分流電阻電壓無損傳輸至放大器
- ?對稱走線?：INP/INN路徑等長，減小磁耦合干擾
?五、選型與調試建議?
- ?分流電阻選擇?
- 滿量程電流下壓降需滿足：?VSHUNT ≤ ±250 mV?
- ?供電配置?
- VDD1：3.0 V至5.5 V（推薦5 V）
- VDD2：3.0 V至5.5 V（推薦3.3 V）
?六、技術優勢總結?
- ?高精度?：低溫漂與低非線性度保障全溫度范圍穩定性
- ?強抗擾?：100 kV/μs CMTI適應 noisy 工業環境
- ?集成診斷?：共模過壓檢測與失效保護簡化系統設計
