Vishay/Dale ICM2020大電流共模扼流圈是繞線鐵氧體共模扼流圈，額定工作電壓為80VDC 。這些扼流圈設計具有10MΩ最小絕緣電阻，工作溫度范圍為-40°C至+125°C。ICM2020系列共模阻抗范圍為50Ω至300Ω（10MHz時典型值）和100Ω至1400Ω（100MHz時典型值）。這些扼流圈符合RoHS指令，不含鉛和鹵素，采用5.5mmx5.5mmx3.5mm SMD封裝。Vishay/Dale ICM2020扼流圈非常適用于LCD、直流/直流電源、照明驅動器、噪聲抑制和濾波以及電池供電設備。

數據手冊；*附件：Vishay ， Dale ICM2020大電流共模扼流圈數據手冊.pdf

特性

• 繞線鐵氧體共模扼流圈
• 絕緣電阻：10MΩ（最小值）
• 共模阻抗
  • 50Ω至300Ω（10MHz時典型值）
  • 100Ω至1400Ω（100MHz時典型值）
• 5.5 mm x 5.5 mm x 3.5 mm SMD封裝
• 工作溫度范圍：-40 °C至+125 °C
• 符合RoHS標準
• 無鉛、無鹵

原理圖

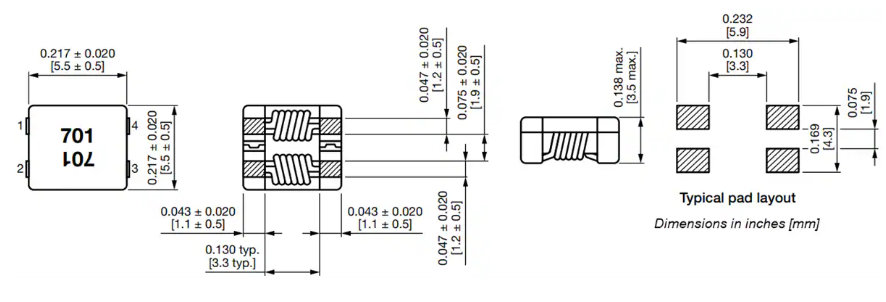

尺寸

?Vishay Dale ICM2020 大電流共模扼流圈技術解析與應用指南?

一、產品核心特性概述

Vishay Dale ICM2020系列是一款采用繞線鐵氧體磁芯的大電流表貼共模扼流圈，其5.5 mm × 5.5 mm × 3.5 mm的緊湊封裝尺寸，為高密度電源設計提供了理想的電磁干擾抑制解決方案。該系列產品具有?**-40°C至+125°C**?的寬工作溫度范圍，并通過250°C峰值耐焊熱測試（最多3次回流焊），滿足現代電子制造工藝要求。

二、電氣參數深度分析

1. 阻抗性能矩陣

根據數據手冊標準規格，系列產品在10 MHz與100 MHz頻率點的典型阻抗表現如下：

注：熱額定電流指導致溫升約40°C的直流電流值，所有測試數據均在25°C環境溫度下獲得。

2. 關鍵性能指標

• ?額定工作電壓?：80 VDC
• ?絕緣電阻?：最小10 MΩ
• ?存儲條件?：板上存儲-40°C至+125°C；組件包裝狀態需低于40°C且相對濕度<60%

三、機械結構與封裝設計

1. 尺寸規格詳解

• ?主體尺寸?：5.5 mm ± 0.5 mm（長寬）× 3.5 mm最大（高度）
• ?引腳間距?：典型3.3 mm，焊盤尺寸優化利于回流焊工藝
• ?包裝形式?：支持ER（卷帶包裝）標準，適配自動化產線

2. 引腳配置說明

器件采用4引腳設計，其中引腳1-4和2-3分別構成兩個獨立繞組，這種對稱結構為共模噪聲抑制提供了理想的基礎拓?fù)洹?/p>

四、頻率響應特性解析

從性能曲線圖分析，ICM2020系列產品展現出色的頻率響應特性：

• ?共模阻抗?：隨頻率升高呈顯著增長趨勢，在1-100 MHz范圍內提供有效噪聲抑制
• ?差模阻抗?：相比共模阻抗較低，確保對信號傳輸影響最小化
• ?阻抗峰值分布?：不同型號在特定頻段呈現最佳抑制效果，如ICM2020ER142R在100 MHz達到1400 Ω阻抗

五、應用場景與技術優勢

1. 典型應用領域

• ?DC/DC電源模塊?：抑制開關電源產生的共模噪聲
• ?LCD顯示驅動?：減少顯示系統中的電磁干擾
• ?照明驅動電路?：提升LED驅動器的電磁兼容性能
• ?電池供電設備?：延長便攜設備續航時間并降低輻射

2. 設計價值凸顯

• ?空間效率?：緊湊封裝節省70%以上布局面積
• ?性能穩定性?：鐵氧體材料確保溫度變化下的參數一致性
• ?制造兼容性?：完全兼容無鉛回流焊工藝要求

六、選型指南與設計建議

1. 型號命名規則解讀

以ICM2020ER301R為例：

• ?ICM?：產品系列標識
• ?2020?：尺寸代碼（5.5 mm × 5.5 mm）
• ?ER?：包裝代碼（卷帶）
• ?301?：阻抗值（300 Ω）
• ?R?：容差代碼（50%）

2. 設計考量要點

• ?電流容量?：根據實際工作電流選擇相應熱額定電流型號
• ?阻抗需求?：結合目標抑制頻段確定合適阻抗規格
• ?散熱設計?：大電流應用需考慮適當散熱措施
