      手把手教你實現S7-1200與S7-200SMART的PN通訊

      達泰電子 ? 來源：達泰電子 ? 作者：達泰電子 ? 2025-11-11 11:28 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      測試設備與參數

      西門子PLC型號：S7-1200 × 1臺 & S7-200Smart× 1臺

      達泰歐美系PLC無線通訊終端——DTD418MB × 2塊

      主從關系：1主1從

      通訊接口：RJ45接口

      供電：12-24VDC

      通訊協議：Profinet協議

      傳輸距離：100米，1KM

      本方案以西門子S7-1200和S7-200SMART PLC為例，在Profinet協議實現無線以太網自組網通訊。


      接線方式

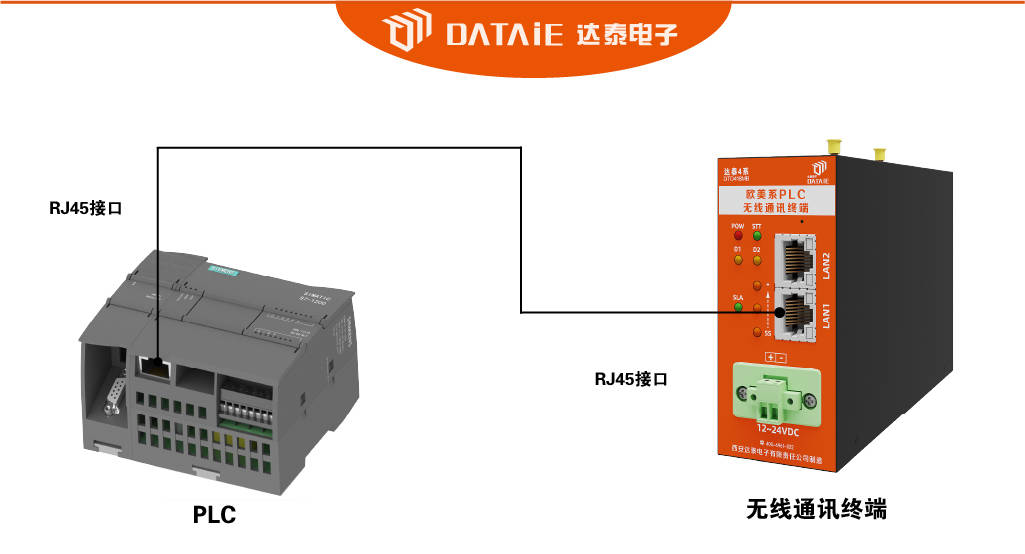

      1.S7-1200 PLC與DTD418MB接線

      用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入PLC的RJ45接口。

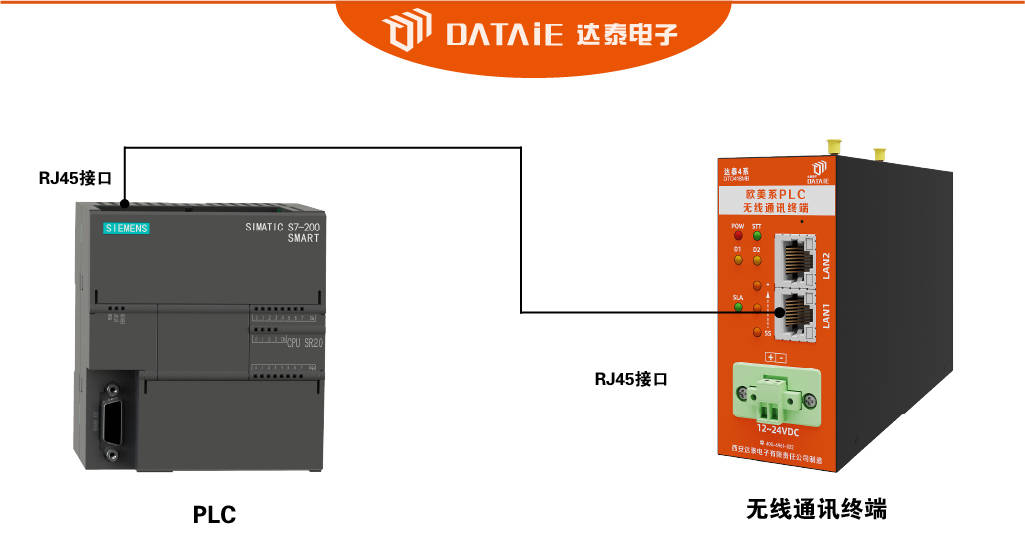

      2.S7-200SMART PLC與DTD418MB接線

      用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。


      S7-1200PLC參數配置

      1.配置S7-1200

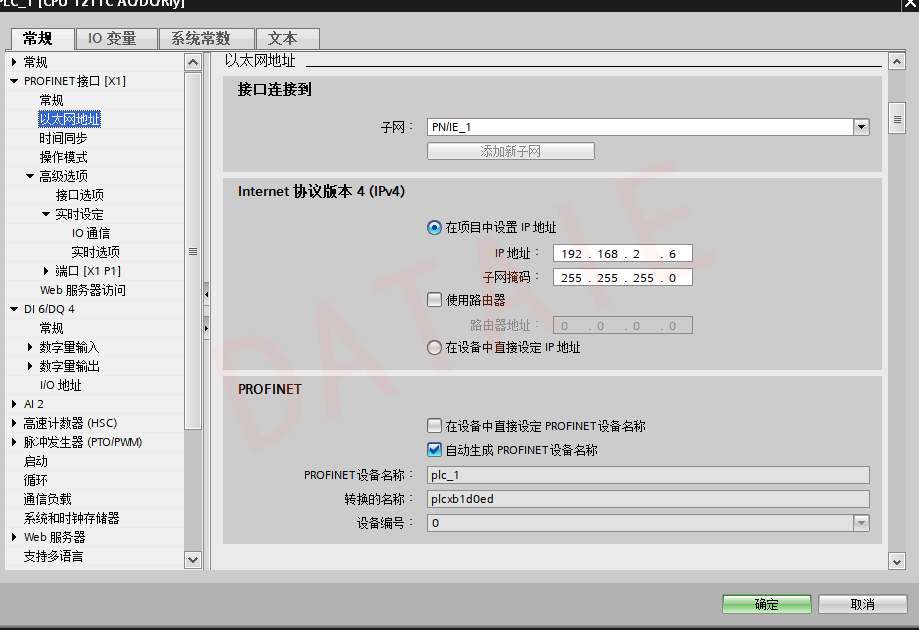

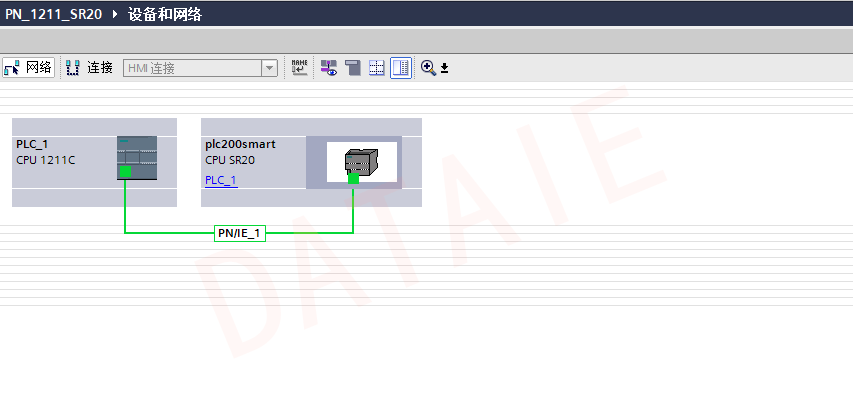

      2.1200PLC的IP地址設置，建立一個PN鏈接

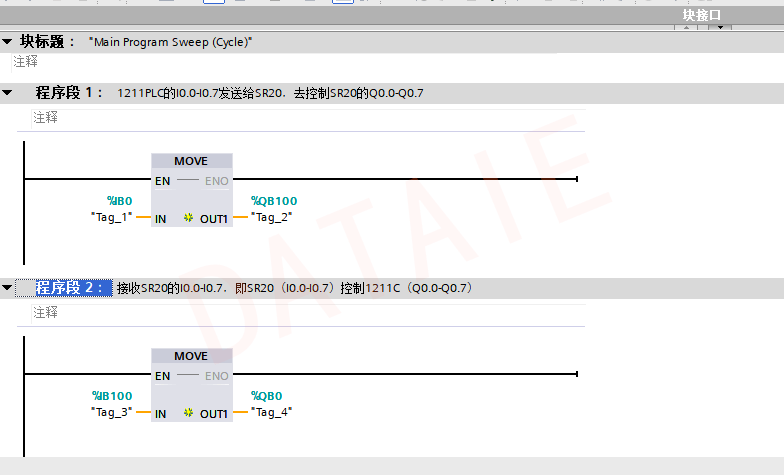

      3.Main程序的編寫

      在通訊里面，做一個簡單的IO對傳程序

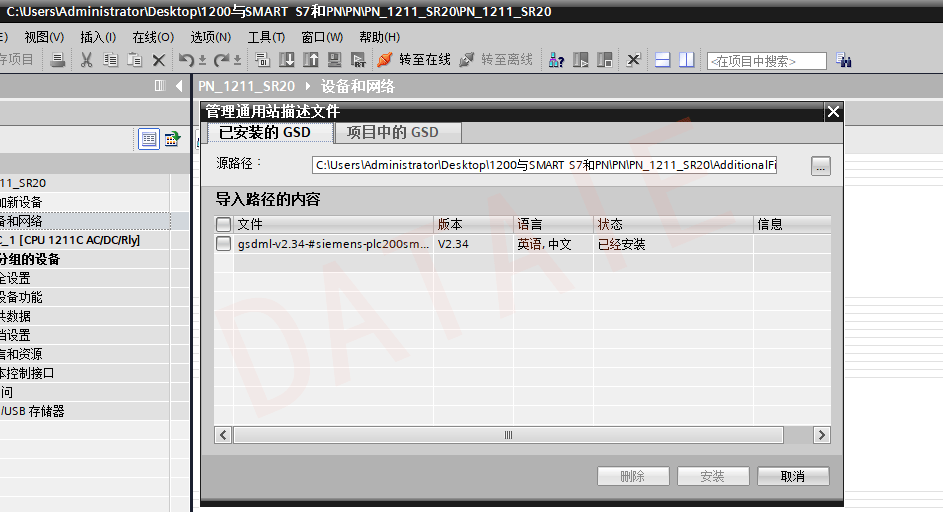

      4. 安裝GSD文件


      最后將程序?qū)懭?200PLC里面

      S7-200SMART PLC參數設置

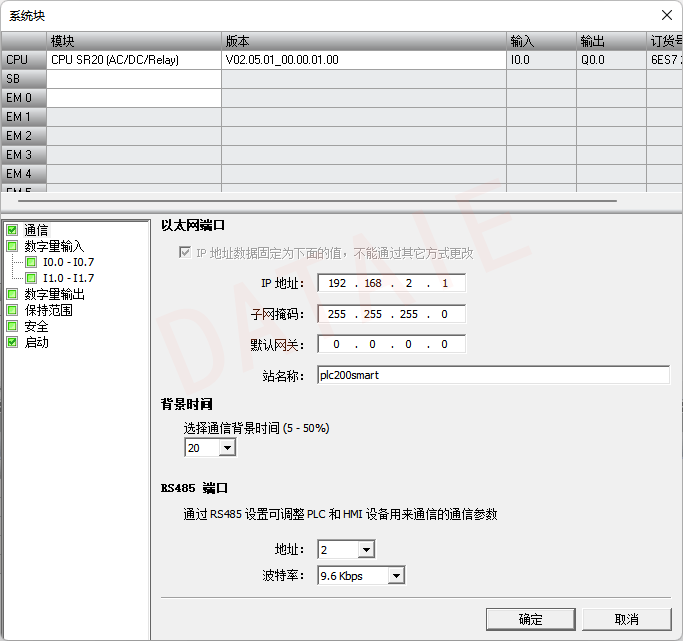

      1. SMART參數設置

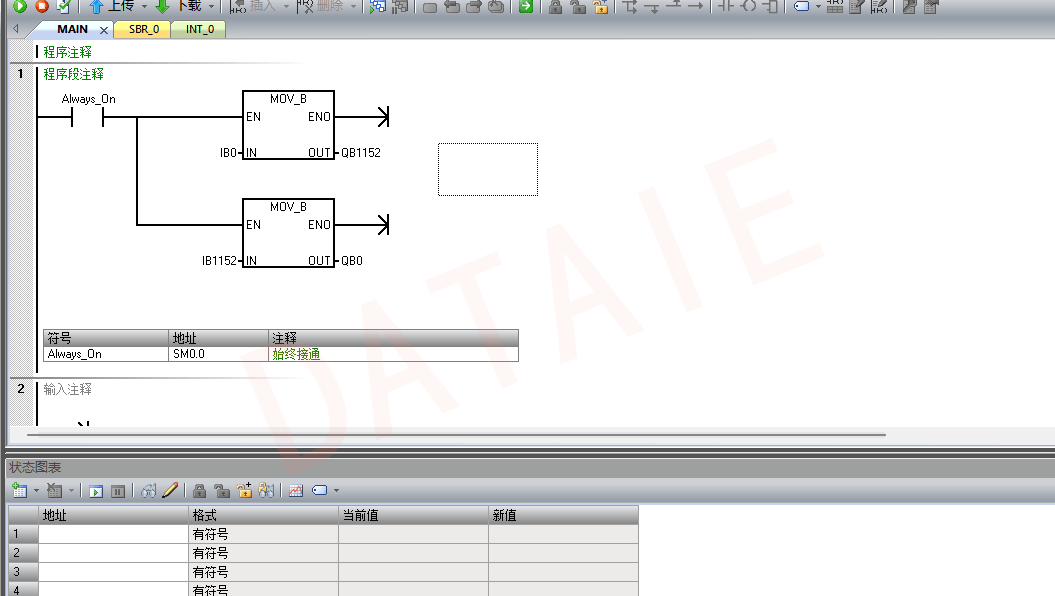

      2. 簡單主程序的編寫

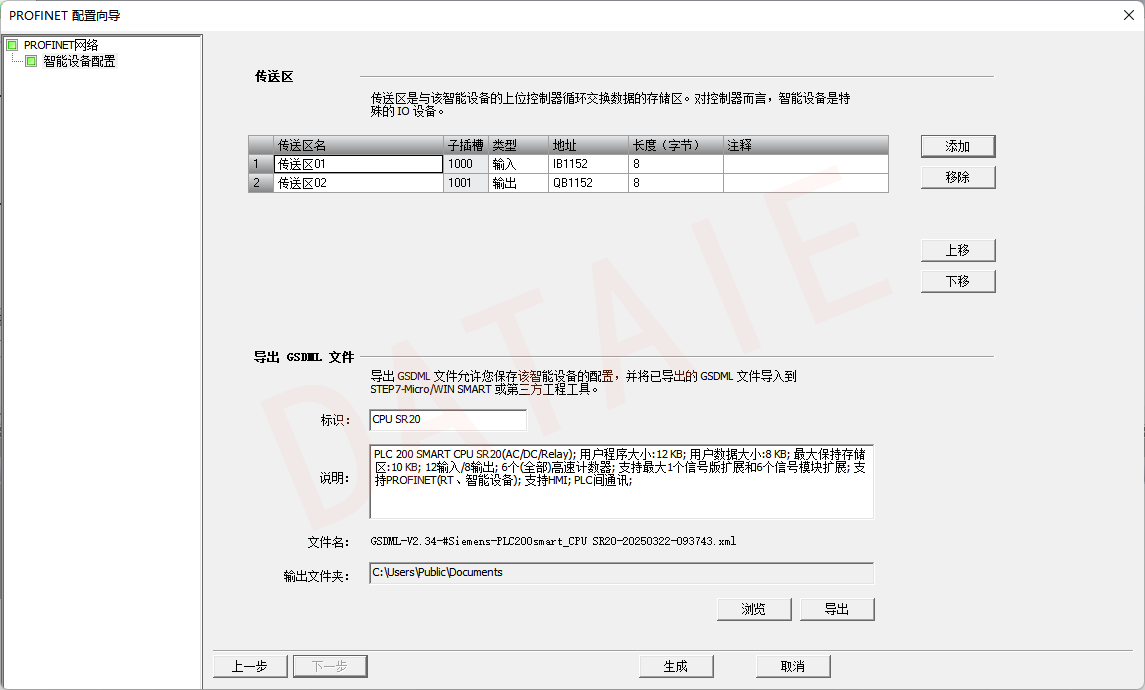

      3. 生產GSD文件


      最后將程序?qū)懭?00SMART里面

      2臺PLC分別通過以太網線連接達泰DTD418MB無線通訊終端，將天線接好以后，給DTD418MB和PLC供電，我們可以給1號PLC的I點輸入信號，我們會發現對應的2號PLC的Q點就有輸出信號。同樣的操作我們可以給2號PLC的I點輸入信號，我們會發現對應的1號PLC的Q點就有輸出信號。2臺PLC之間是通過達泰DTD418MB無線傳輸完成數據交互。
