在當前新能源汽車蓬勃發展的環境下，不管是混合動力還是純電動汽車，其“三電”系統的開發、測試和驗證所面對的環境和傳統的汽車環境相比，均有比較大的差別，往往都是帶有橙黃標識的高壓環境，以警示安全操作的危險性。

背景：高電壓、高風險

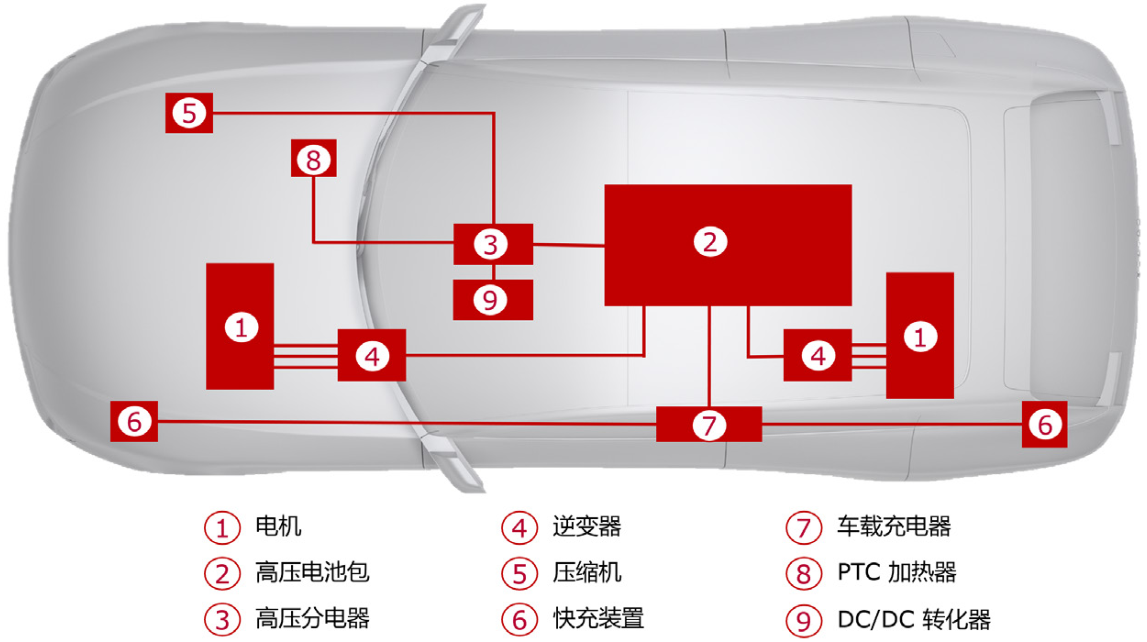

在高電壓環境下，必不可少需要使用外部的傳感器、采集設備對高壓環境下的信號進行測量，比如電池包的溫度變化，電芯電壓變化，這些測量會介入到高壓環境內部，因此數據采集設備本身的絕緣與隔離就至關重要，這是保證試驗人員安全的基礎。此外，在性能、可靠性開發的時候，還涉及到一些潛在的破壞性試驗，借助外部的傳感器如應變片，加速度、電流、電壓傳感器等，即便這些傳感器本身會提供絕緣保護，但在高壓環境下，潛在風險仍存在，數據采集設備的絕緣是最后最關鍵的一環。

對于高壓安全的要求，除了企業標準外，行業里也有相關的規范要求，如：

• 設備安全要求：DIN EN 61010-1 和DIN EN 61010-2-030
• 高壓線束彎曲要求：VDE III ±90°（EN 50265-2-1）

因此，在新能源高電壓環境下，選擇具有高電壓絕緣保護的專用設備進行試驗，以保證試驗人員的人身安全是重中之重。

設備介紹

CSM數采系統可與Vector采集軟件無縫集成，為拓展其在整車與臺架的采集領域，推出了HV數采模塊，將車輛和臺架的高壓危險環境與實際操作人員隔離。模塊可采集數據包含數字量、模擬量、溫度、PT熱電阻以及各類傳感器數據。且HV模塊系列不僅有通過CAN傳輸數據的，也有使用EtherCAT傳輸數據的模塊，采樣頻率最高可達1MHz，并且其最高測量電壓為1000V。

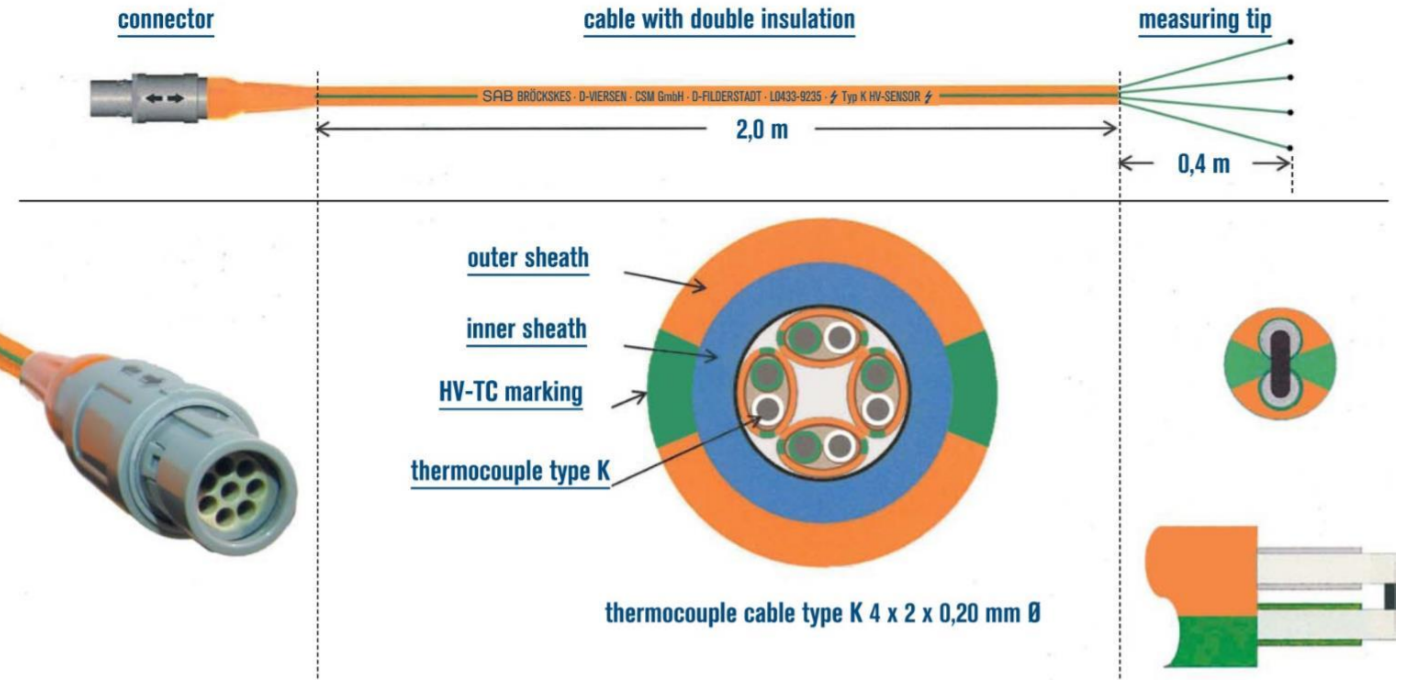

除了針對高壓測量模塊做好隔離，CSM公司還提供擁有專利設計的線纜，保證試驗安全。下圖以高壓采集線剖視圖，線束共做了4層絕緣護套，為高壓模塊與被測件或傳感器之間進行保護。

應用方案1——整車熱管理

隨著新能源汽車電動化轉型的不斷推進，整車熱管理對于調整乘員艙的舒適性和維持三電系統的最佳工作溫度區間起到至關重要的作用，如何確保熱管理系統高效性、準確性和經濟性，如何兼顧乘員舒適性和續駛里程之間的關系，如何有效防范熱失控和管控?zé)釘U(kuò)散，這些都是整車熱管理需要考慮的問題。

特性：

• 測量系統具備 1000V 高壓安全隔離
• 零部件、臺架、整車級測量方案可復制性，可用于熱管理的平行開發驗證
• 高頻和低頻信號對齊，同步采集，可同步采集冷卻液流量和壓力等信號
• 建立冷卻系統溫度和電能輸出的關系模型，用于整車熱管理系統策略開發

應用方案2——電池包溫度場測量

電池包溫度場的精確測量關系到電池?zé)崾Э睾碗姵匕某浞烹娦阅?，?duì)于電池包的開發以及整車?yán)m(xù)駛里程至關重要。 Vector 開發出的 HV-DTemp 溫度測量系統可以在電池包內狹窄空間下輕松完成溫度場測量。

特性：

• 整個系統的測量精度：± 0.1 ° C 至 ± 0.25 ° C
• 小型化、高精度、堅固且抗干擾性強
• 通過中央控制單元高效采集多達 512 個溫度測量點
• 溫度傳感器可以精確定位和靈活應用，例如：通過超薄柔性電路
• 從 HV 環境到 CAN 總線中央單元只有一根連接電纜，對電池包密封性破壞小
• 傳感器小巧，可在電池包內部狹小空間內任意布置
• 通道絕緣： 1000 V

應用方案3——充電樁和 OBC 效率測試

隨著電池充電技術的不斷發展，新能源汽車廠商開發出了各自的充電設備和技術策略。為了提高充電效率，需要對不同的充電過程進行對比驗證，進而開發出最優的充電策略。在分析過程中，通過使用測試和測量手段來對充電樁組件、充電模式、能量流和不同的功能組合進行驗證，以達到最優的充電效率。

特性：

• 可驗證在不同工況下，充電測試程序是否運行正常
• 可驗證在整個充電過程，能量流的表現如何
• 可驗證充電設備的功率損耗表現如何
• 可驗證充電曲線是否得到最佳控制
• 可驗證多久可以達到最大充電功率
• 可驗證電池充滿需要多長時間
• 可驗證充電機充電效率如何

應用方案4——整車能量流監控

電動車能量管理是提高整車能量利用率、增加續駛里程的核心技術。電動車能量管理涉及熱管理系統、動力傳動系統、電池包 BMS 、低壓用電器等諸多領域。在真實路譜條件下，高效能量管理通過對能量狀態的實時監控，維持車載用電器的最佳工作狀態，確保了高壓系統安全，避免長時間運行在危險環境下（如紋波、諧波、高壓過載等），顯著提高整車系統穩定性和高效性。為準確監控整車能量流趨勢狀態，對各部件能量管理策略進行優化驗證， Vector 開發出 HV BM 高壓測量系統，對整車能量流進行快速安全的測量。

特性：

• 電壓測量范圍：額定電壓± 1000V ，瞬態電壓± 2000V
• 電流測量范圍：額定電流± 1000A ，瞬態電流± 2000A
• 屏蔽層電流直接式測量，采樣頻率高達 1MHz ，支持 PTP 時鐘同步。
• 提供定制的即插即用的 HV BM 套件，包括定制長度的高壓電纜、連接器和插座，方便在整車上安裝且可重復使用。這樣可以在任何設計階段的車輛上進行快速測量。
• 同時測量和分析高壓電氣系統的電壓和電流信號、車輛總線和控制器內部的數據，以便精確檢查，追溯特定事件的原因。
• 廣泛應用于整車能耗續駛里程、整車能量利用率、整車路試、能量管理 HIL 測試等場景。

應用方案5——電驅系統性能開發

電驅系統作為新能源汽車的心臟，通過將電機、逆變器、減速器整合在一起，實現了整車輕量化、更低的成本和更高的效率。整合后的電驅系統，提高了機械能傳遞效率，減少了 ECU 數量，為整車降低了重量的同時，也提高了車內空間利用率。但與此同時，也對電驅系統的域控復雜性和溫度控制提出了更為嚴苛的挑戰。為此，Vector 將 HV BM高壓測量系統與低壓數采進行集成，實現了驅動系統 HIL 測試以及電驅控制器的標定，為驅動系統的效率分析提供詳盡的真實數據支撐。

特性：

• 驅動系統效率 =W （電） /W （機械）
• 高達 1MHz 的采樣頻率，快速捕捉電機高頻信號
• 高達 IP67 的防護等級以及 1000V 的高壓安全隔離，確保測量系統安全可靠
• 廣泛應用于電驅動系統臺架測試開發，實車路試電驅性能參數測量標定等場景
• CANape 和 vMeasure 自帶的 eMobilityAnalyzer函數庫進行實時的效率計算

應用方案6——高壓逆變器性能開發

為了提升續航里程，需要對電動汽車動力系統組件進行優化。逆變器在整個動力系統中起著重要作用，高效能的逆變器可減少電池與電機的能量轉換過程中的損失，比如在驅動過程中，由于 PWM 開關性能和廢熱，會損失部分能量，而在制動過程中，逆變器可以將能量回收，按需給電池充電，這個過程也會有能量損失。測量逆變器和電機的效率為評估和驗證電動汽車動力總成設計和優化控制軟件算法提供參考依據。

特性：

• 驅動系統效率 =W （直流電） / W （交流電）
• 高達 1MHz 的采樣頻率，快速捕捉電機高頻信號
• HV BM 模塊直接測量電流和電壓，并進行實時功率分析，替代繁瑣功率分析儀系統
• 精確同步處理 CSM 模塊采集的數據和 ECU 的內部數據
• 內置 eMobilityAnalyzer 函數庫實時完成電功率計算，如有功功率、視在功率、無功功率和功率因數等

應用方案7——WLTP 能耗續駛里程測試

電動車行駛工況和整車性能是影響續駛里程和能耗的兩大關鍵因素。隨著節能減排政策的不斷推進，目前對于行駛工況而言，能耗測試已由 NEDC 循環工況升級到了更為嚴苛的 WLTP 循環工況。在此背景下，如何基于 WLTP 測試循環工況，準確測量汽車能耗和續駛里程，順利通過認證試驗，對整車順利投產上市和宣傳都至關重要。為此， Vector 提供一整套車載能耗采集方案，兼顧高壓安全、小型化、高頻數據采集、數據存儲回放、數據分析處理、可拓展性等優點于一身，為新國標試驗的開展提高實時可靠的數據支持。

應用方案8——電動車耐久測試

汽車耐久測試是考核整車、系統、子系統和零部件可靠性的一類試驗，疲勞耐久壽命是耐久測試考核的重中之重。這就需要對汽車在各種復雜道路上進行數據監控，如加速度、應力、應變、位移，溫度等信號。 Vector 提供了面向高壓復雜環境下的模擬量采集數采設備，廣泛應用于新能源汽車耐久疲勞測試。

特性：

• 高壓與低壓環境信號同步采集，信號不受高頻磁場干擾影響
• 高達 1MHz 的采樣頻率，快速捕捉高頻瞬態信號的變化細節
• 誤差（在 25 ° C 工作溫度下）：測量值的± 0.05%
• 支持?jǐn)?shù)據后處理分析回放，以及大數據挖掘，快速定位疲勞失效點
