CKS32F030F4P6在電池包的應用

芯片特性

CKS電池包顯示板基于32位低功耗MCU：CKS32F030F4P6設計，內核ARM Cortex-M0+，工作于 48MHz 時鐘頻率， 高速的嵌入式閃存（FLASH 最高可達 32K 字節，SRAM 可達 4K 字節），并廣泛集成增強型外設和 I/O 口。 所有器件提供標準的通信接口（一個 I2C，一個 SPI，一個 USART），一個 12 位 ADC，多達6個通用定時器和一個高級定時器。

CKS32F030F4P6微控制器工作在-40 至+85℃溫度范圍，2.4 至 3.6 V 電源電壓。一套為低功耗應用設計準備的全面的省電模式。

CKS32F030F4P6 微控制器系列適用于廣泛的應用，如應用控制和用戶界面，手持設備， A/V 接收機和數字電視，PC 外設，工業應用，可編程控制器，逆變器，打印機，掃描儀，報警系統，視頻對講，HVACs。

CKS32F030F4P6外設資源、參數等兼容STM32F030，具有良好穩定性和高能效性能，同時提供全方位技術支持，可幫助用戶有效降低成本。

應用方案

中科芯推出基于CKS32F030F4P6的電池包電量檢測顯示應用方案，通過電池包電壓，工作電流和霍爾傳感器采樣，主要用來監測電池包的電量，估算剩余工作時間，反饋安裝位置?？蓮V泛應用于手持設備，醫療器械電池耗材，手術機器人機械臂等相關設備上。

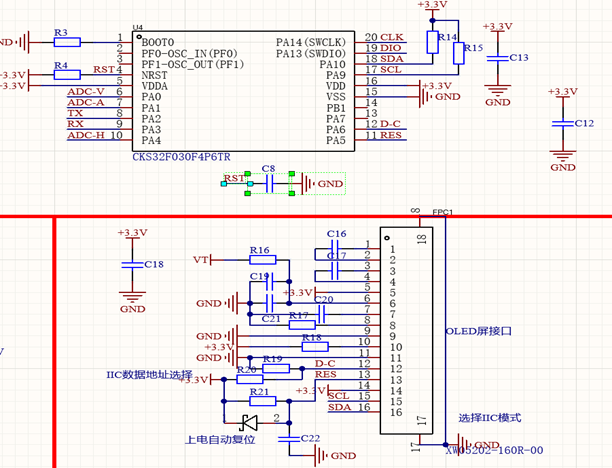

CKS電池包檢測顯示主控電路如圖1所示。

圖1 CKS電池包檢測顯示主控電路

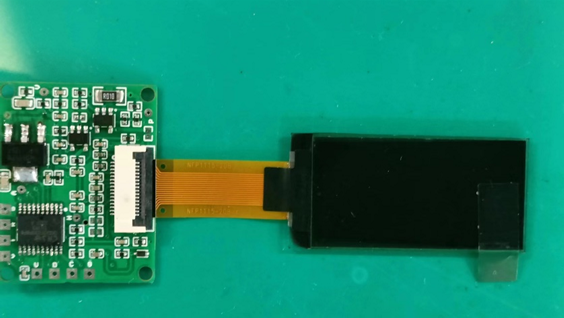

CKS電池包檢測顯示板卡如圖2所示。

圖2 CKS電池包檢測顯示板卡

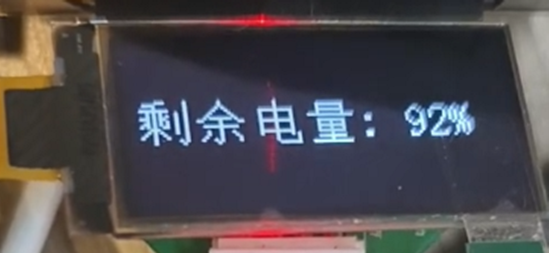

CKS電池包檢測顯示板卡配有1.29寸OLED液晶顯示屏，可顯示電壓，剩余電量等信息，如圖3所示。

圖3 CKS電池包檢測顯示液晶屏幕顯示
