S7-1200系列PLC可以通過PROFINET與V90 PN型伺服驅動器組合進行速度控制，S7-1200 PLC負責發送控制命令和速度給定，并讀取V90伺服驅動器狀態和實際轉速;V90伺服驅動器自身完成速度閉環控制計算。本實例沒有使用任何專用程序塊，由于對報文結構比較熟悉，直接利用報文的控制字和狀態字通過I/O地址編程進行控制。

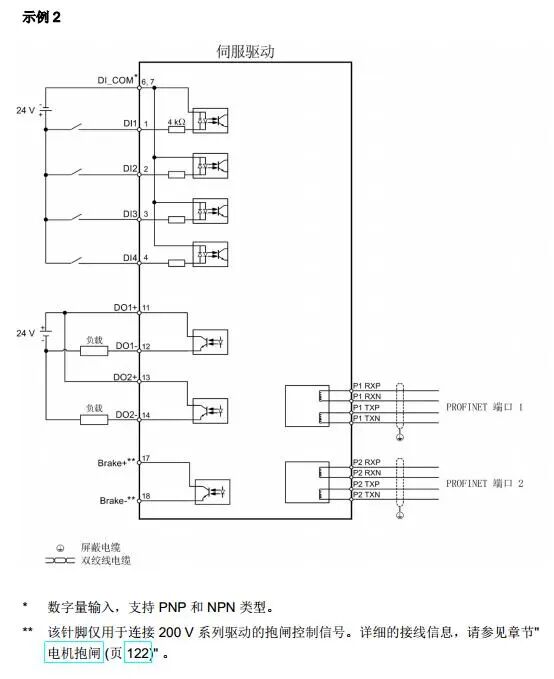

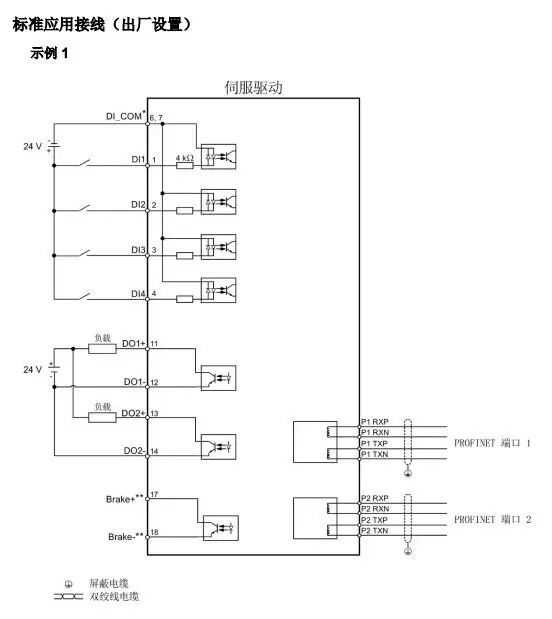

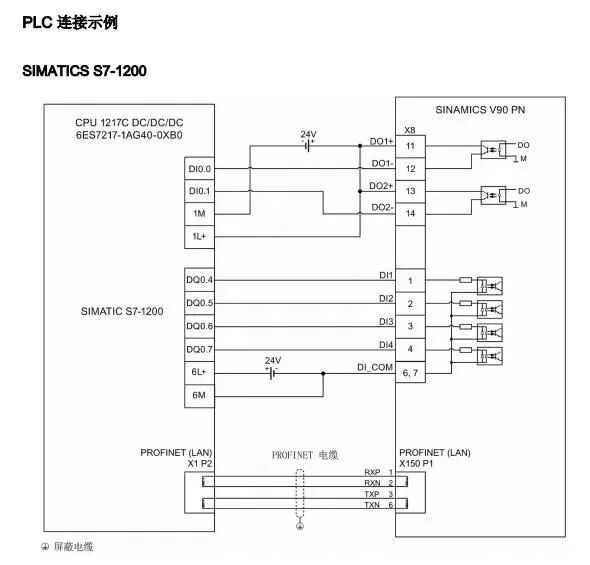

由于使用PROFINET控制，選用的V90 PN型伺服驅動器不需要過多外部I/O接線，電氣原理圖設計如下圖所示：

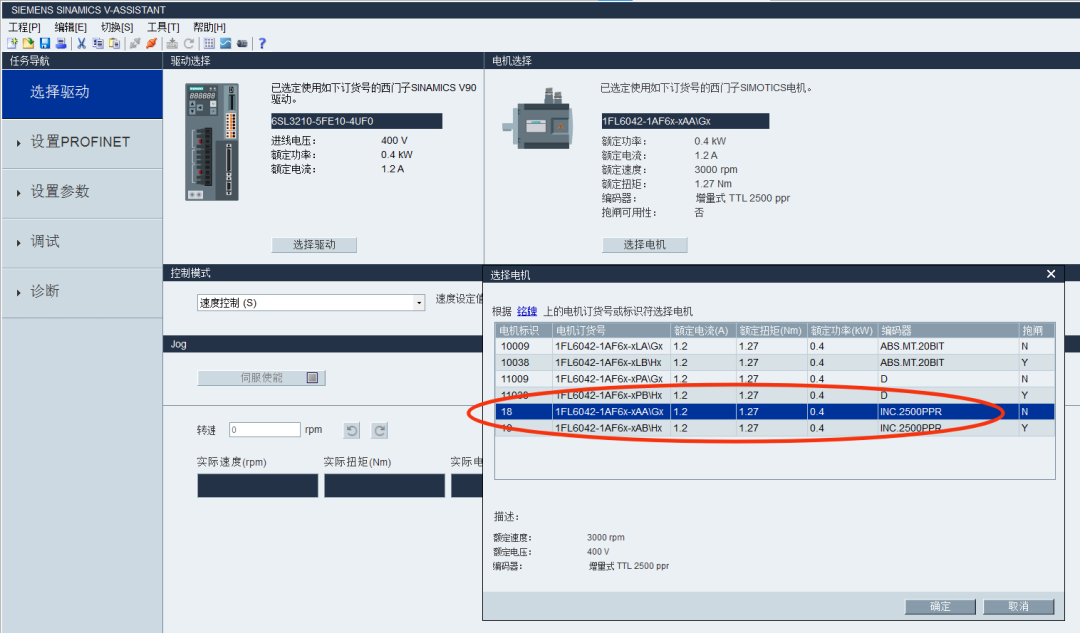

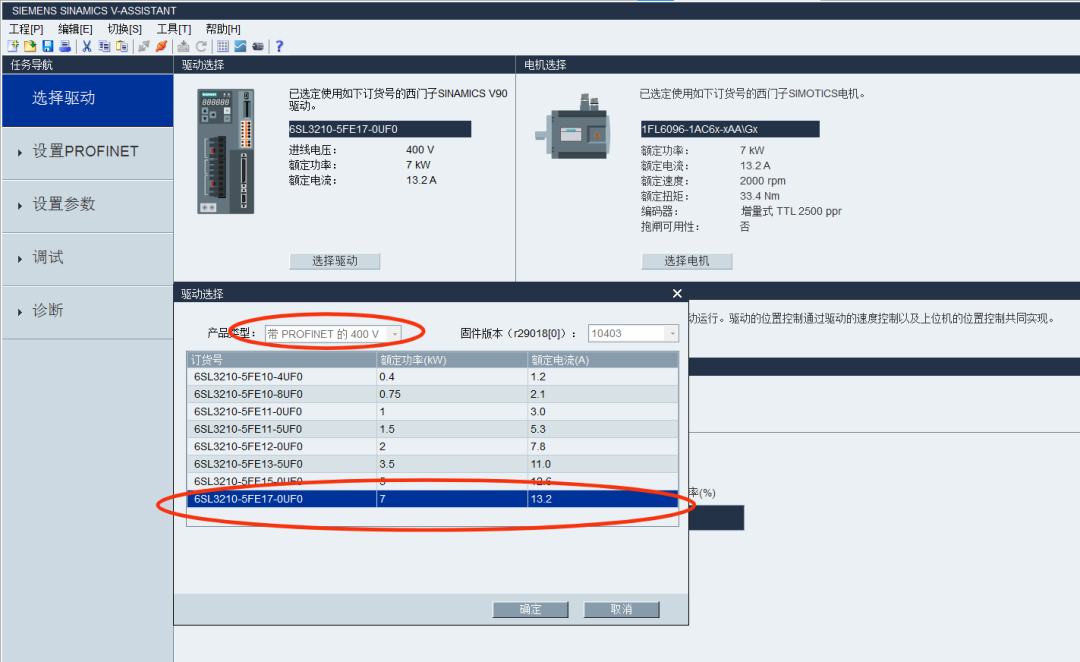

使用V90調試軟件V-ASSISTANT對V90 PN進行配置，首先要選擇V90 PN型驅動器；

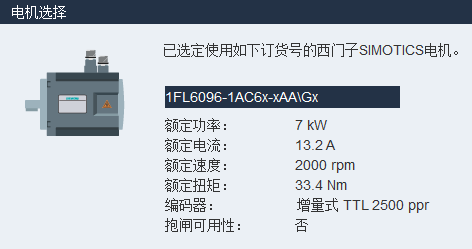

根據機電交接選型，選擇伺服電動機；

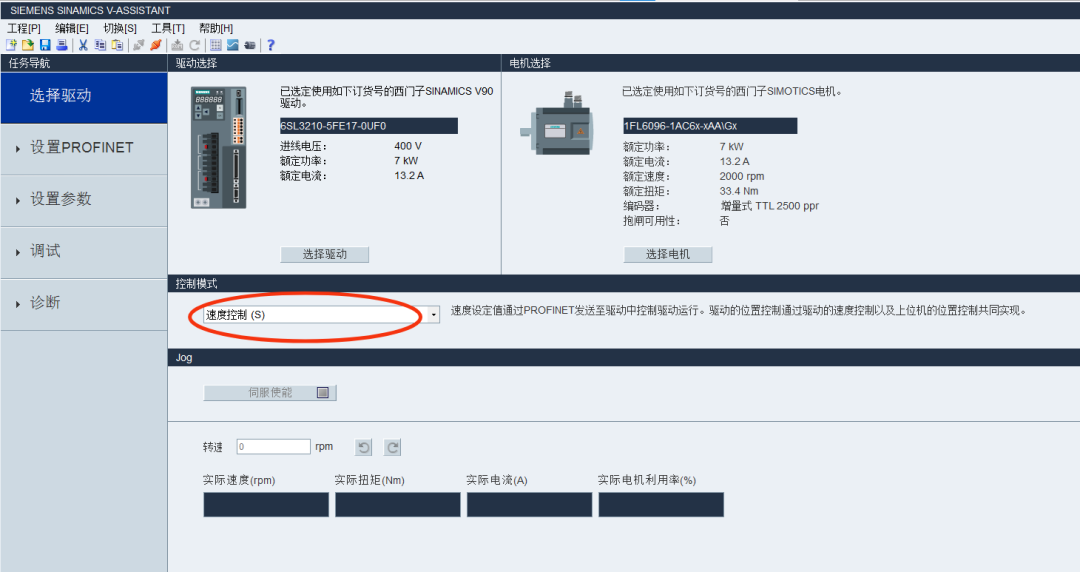

控制模式選擇速度控制；

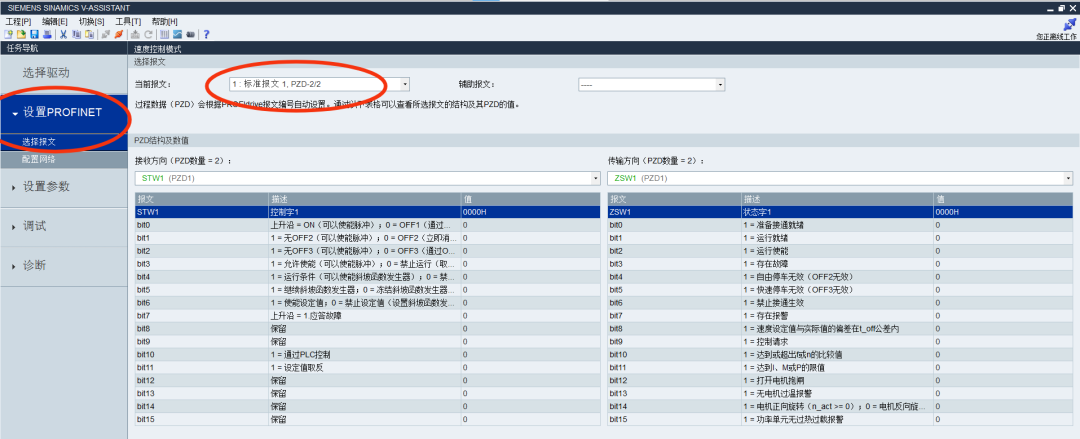

在設置PROFINET選項選擇報文中選擇標準報文1，2PZD接收/2PZD發送(V90 PN伺服驅動器接收S7-1200 PLC發出的控制字和速度給定值，V90 PN伺服驅動器發送給S7-1200 PLC狀態字和速度實際值)；

網絡配置在TIA博途中設定，并分配給對應V90 PN伺服驅動。

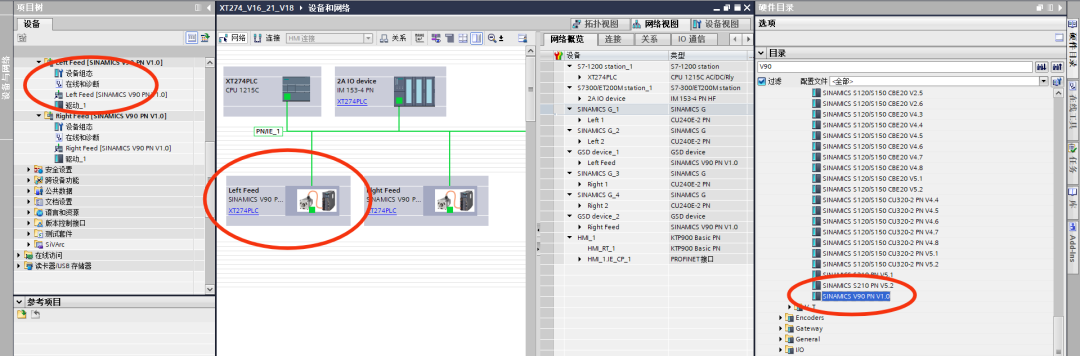

V90 PN伺服驅動器與S7-1200 PLC采用 PROFINET RT通信方式，使用標準報文1，TIA Portal軟件配置，首先進行硬件組態；

V90 PN版本GSDML文件下載地址:

添加GSDML文件的方法可參見西門子S7-1500與藍海華騰V9-H變頻器PROFINET通訊實例 第一部分一文中第四自然段介紹。

https://support.industry.siemens.com/cs/document/109737269/sinamics-v90-profinet-gsd-file?dti=0&lc=en-WW

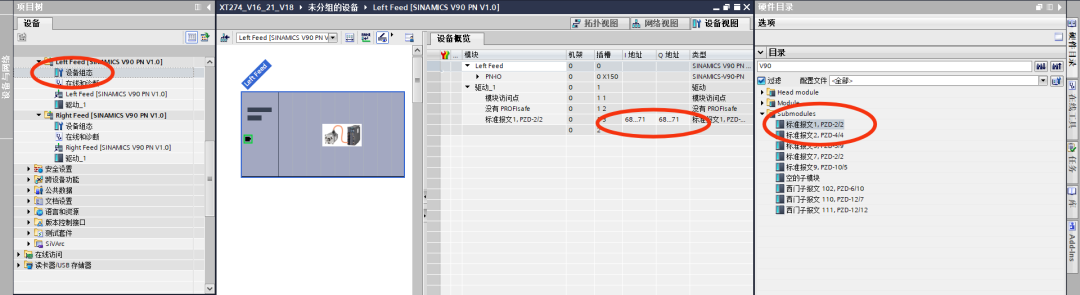

進入V90 PN伺服驅動器設備視圖，插入標準報文1 PZD-2/2，注意此處報文設定要與V90 PN伺服驅動器在V-ASSISTANT中設置的報文類型保持一致，記錄I/O讀寫地址；

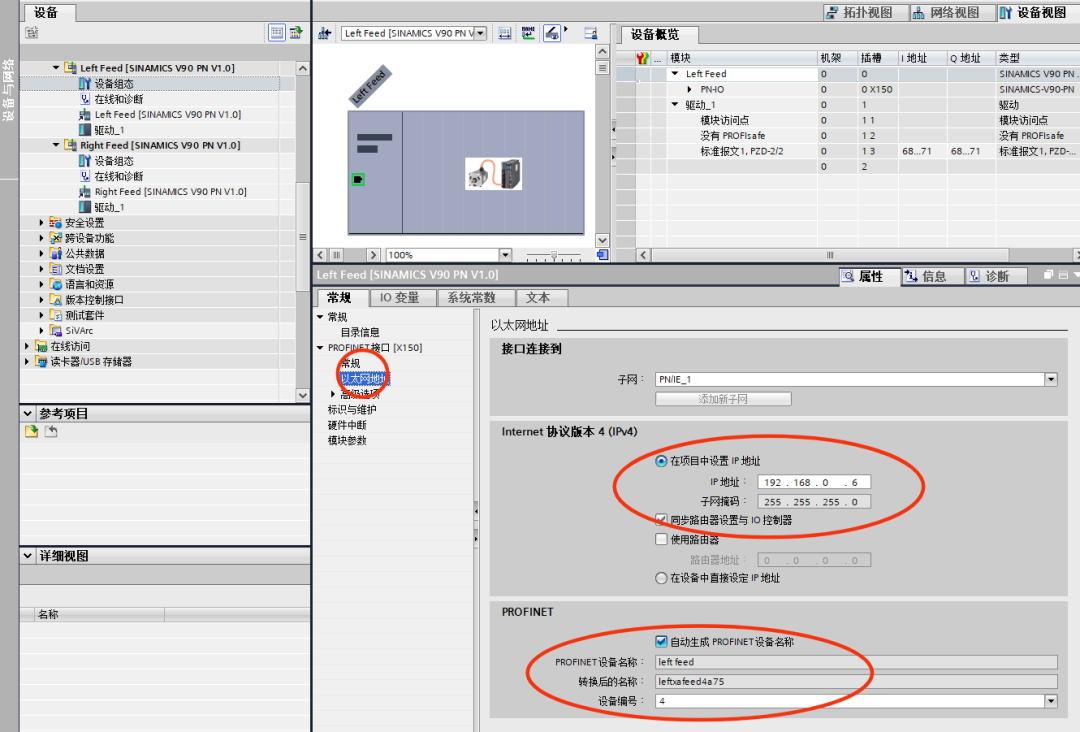

設置V90 PN伺服驅動器項目中的IP地址和PROFINET名稱；

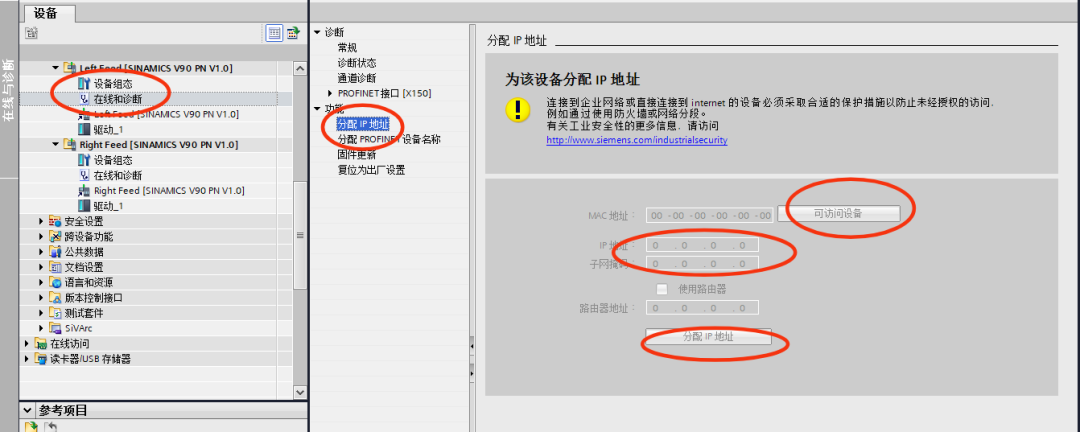

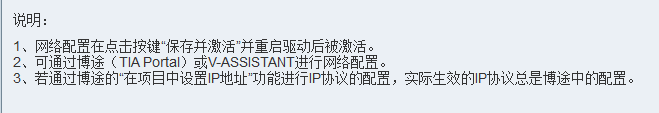

前面使用V90調試軟件V-ASSISTANT對V90 PN進行網絡配置時說到了，要在TIA Portal中對V90 PN進行配置，設備聯網后，先給V90 PN分配IP地址，雙擊項目樹對應V90 PN在線和診斷，打開窗口中選擇單擊功能，然后選擇分配IP地址，通過可訪問設備中找到目標V90 PN伺服驅動器(可利用LED閃爍)，填寫本設備在TIA Portal中設置的IP地址和子網掩碼，單擊分配IP地址；

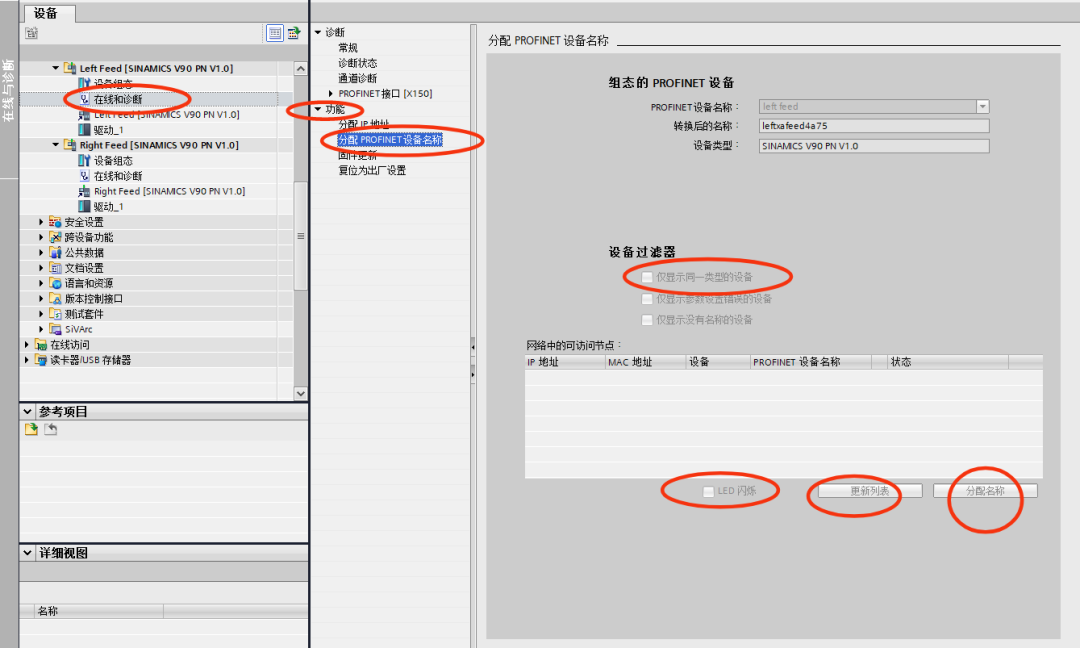

分配完IP地址之后，分配PROFINET設備名稱，在在線和診斷窗口中選擇單擊功能，然后選擇分配PROFINET設備名稱，勾選僅顯示同一類型的設備，單擊更新列表，可利用LED閃爍找到目標V90 PN伺服驅動器，單擊分配名稱；

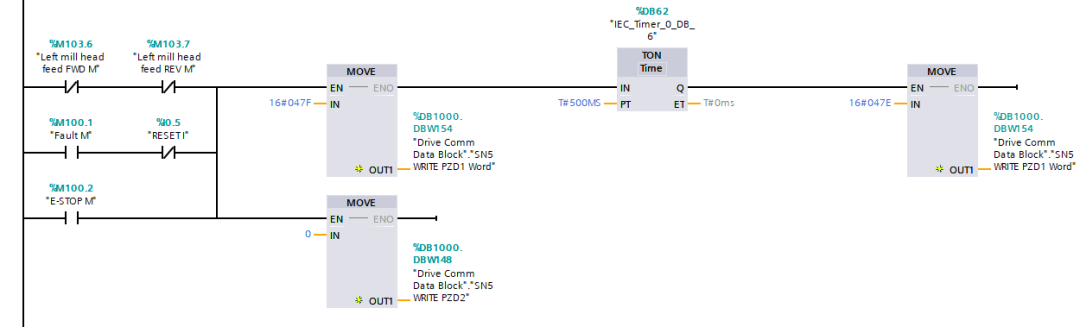

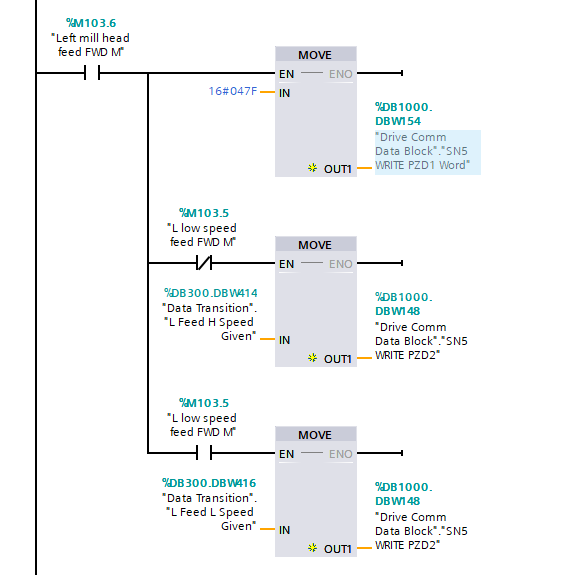

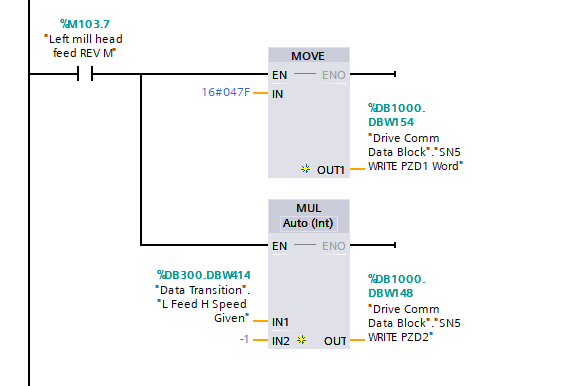

完成了硬件和通訊配置后，即可針對在TIA Portal中為V90 PN分配的I/O地址進行讀寫編程。這種控制方式無需專用的程序塊，直接給定控制命令和速度給定值。V90 PN使用標準報文1，基于PROFINET RT 通信，通過對輸出的第一個控制字進行驅動器的起?？刂啤⒌诙€控制字可以設定電機運行的速度。S7-1200 PLC 中編程如下:

V90 PN伺服驅動器驅動伺服電機高低速正轉；

V90 PN伺服驅動器驅動伺服電機反轉；

V90 PN伺服驅動器驅動伺服電機停止；

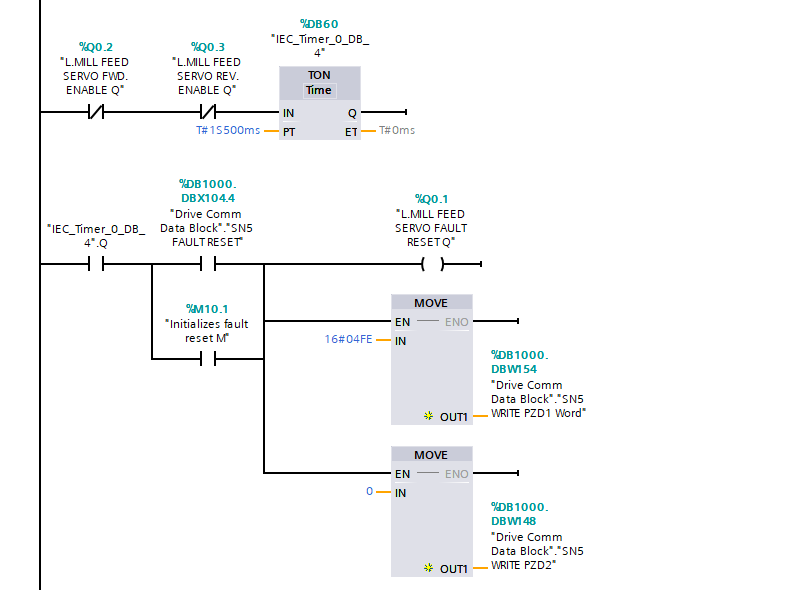

V90 PN伺服驅動器故障復位；

V90 PN伺服驅動器針對標準報文1I/O地址讀寫。

下載PLC程序即可，運行測試，這里注意的一點V90 PN伺服驅動器參數P2000基準速度，是和給定值滿量程的4000H，十進制16384相對應，本實例設定如下:

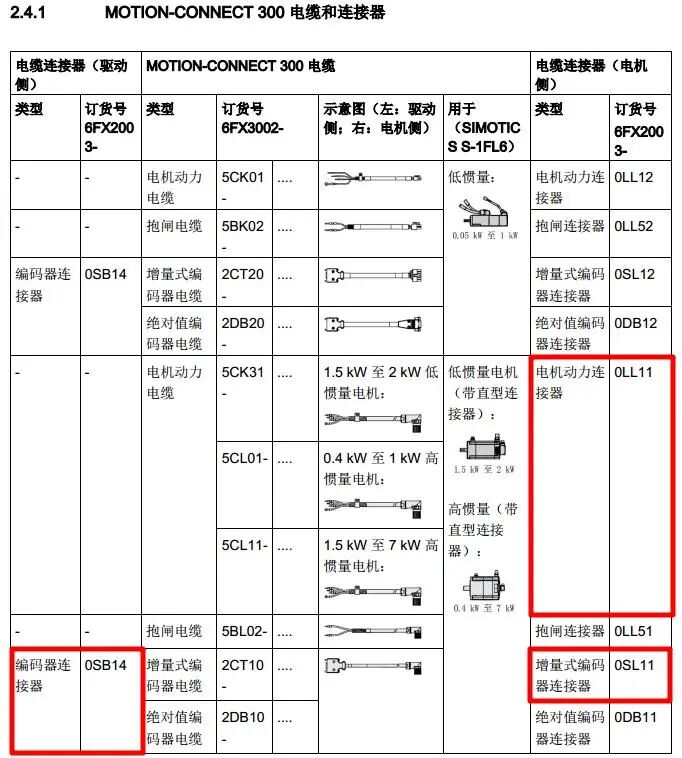

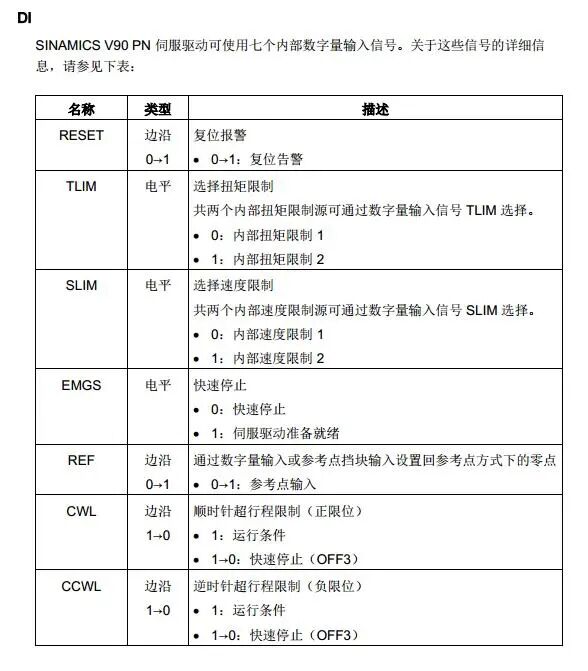

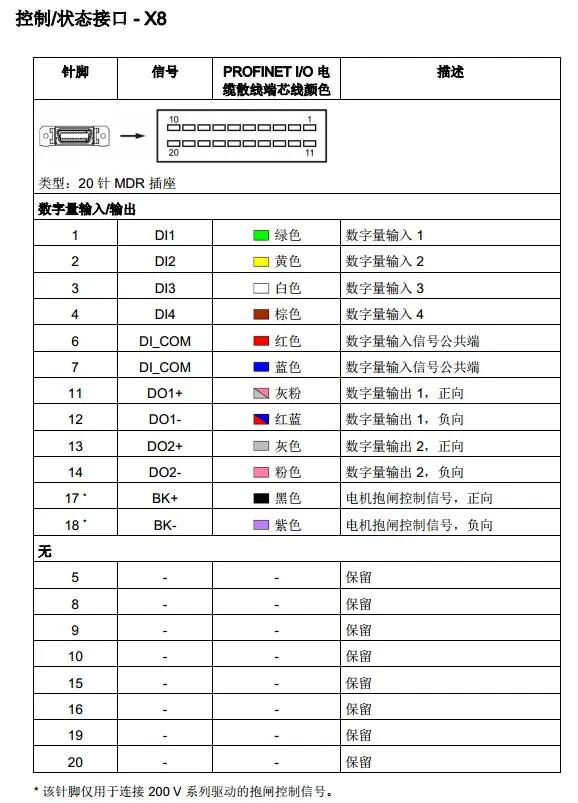

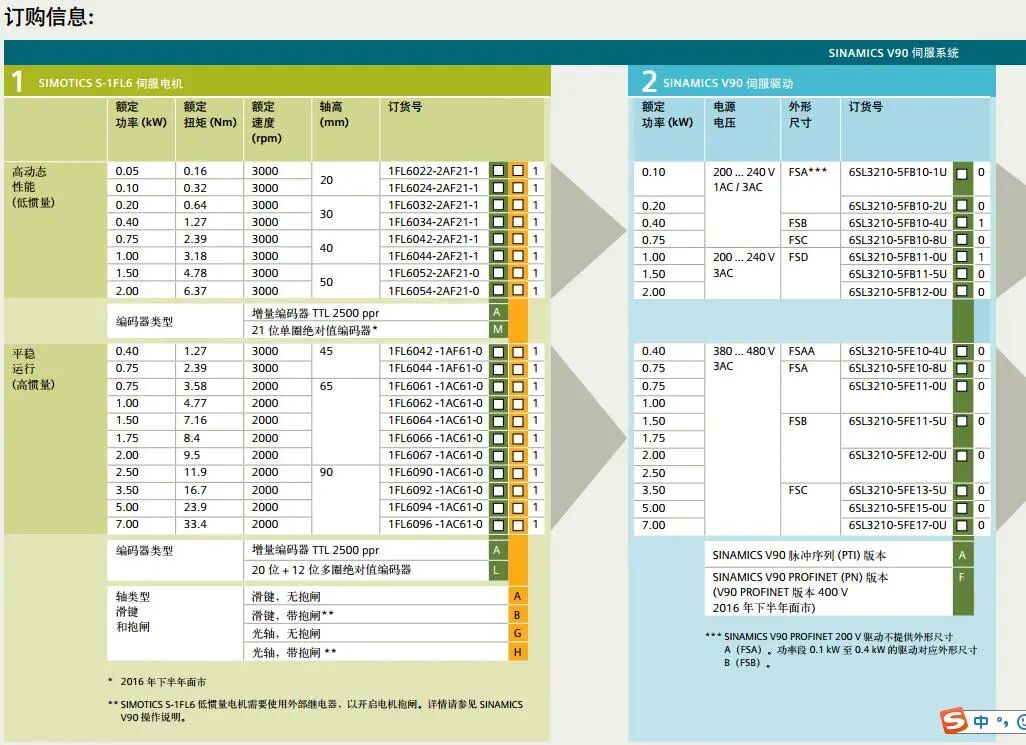

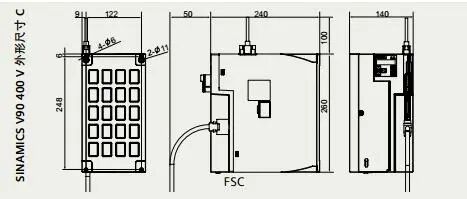

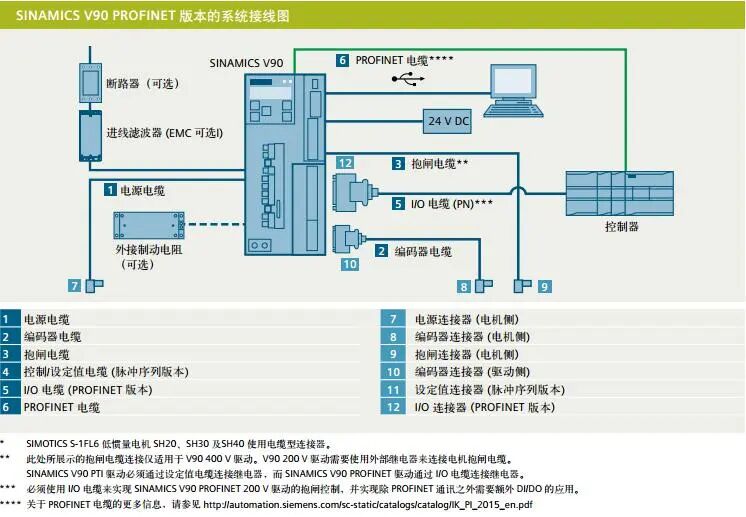

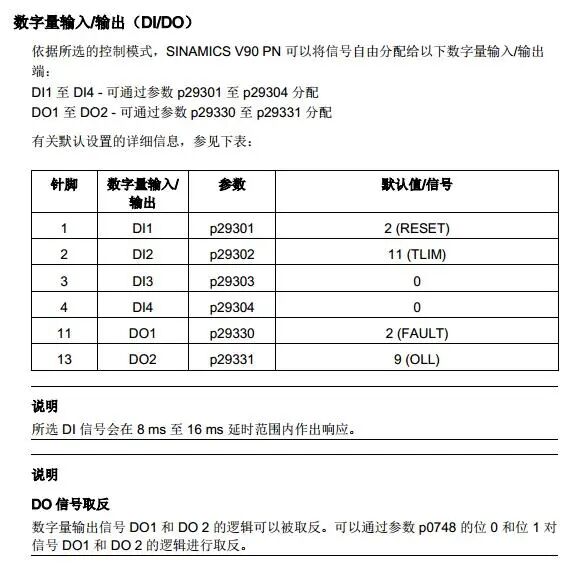

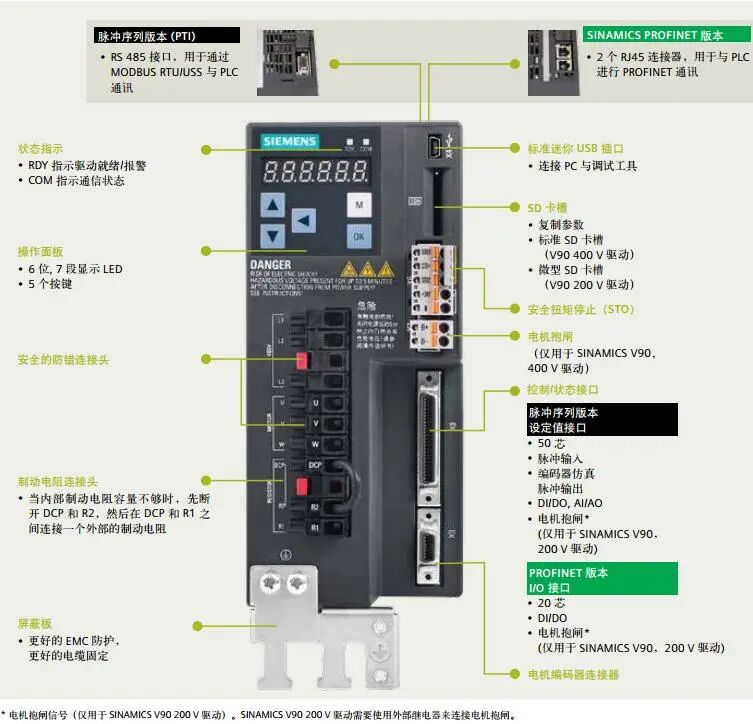

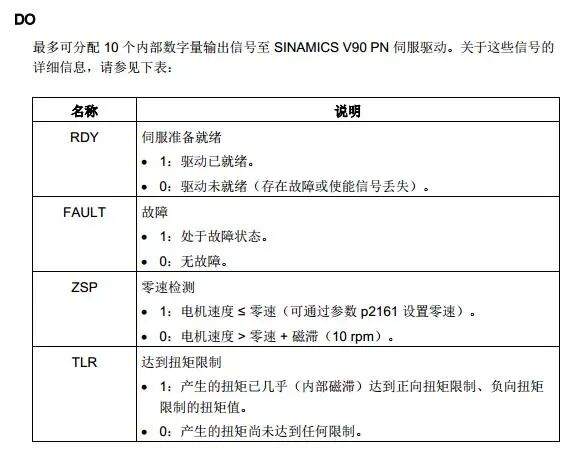

最后附圖為此次設計整理歸納出來的參考資料，有需要的可以直接參考:
