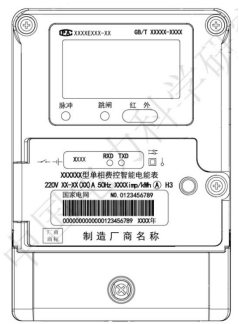

圖標

含義

解析

CPA標志

單相表CPA標志。CPA送檢未有CPA證書，故后面的數字可以先用XX代替。

國家標準

電能表采用的國家標準，如電能表只有有功標準則標注GB/T 17215.321-2021。如電能表有功、無功標準都有，則再加上無功標準GB/T 17215.323-2022。

內置負荷開關

電能表為開關內置則標注，電能表為開關外置則無需標注。

可更換時鐘電池

單相表具備可更換電池則需標注。

雙向潮流

電能表為雙向潮流則標注，為單向潮流則標注“

Ⅱ類防護等級

電能表外殼防護等級，目前都是Ⅱ類防護等級。

單相兩線電路

單相兩線電能表圖標。

有功準確度等級

2021版電能表標準規定標注要求，相當于舊版的有功電能表準確度等級：2級。

環境等級

H3表示儀表的環境等級要求，指具有平均氣候條件的開放場所。銘牌上標注H3表示電能表在型評實驗中的陽光輻射需做2000h，防水等級需IP54。

條形碼

需具備條形碼與數字組合，條形碼掃描出來要與數字一致，最好為12位數字。

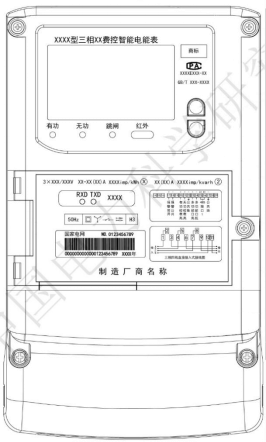

圖標

含義

解析

CPA標志

單相表CPA標志。CPA送檢未有CPA證書，故后面的數字可以先用XX代替。

國家標準

電能表采用的國家標準，如電能表只有有功標準則標注GB/T 17215.321-2021。如電能表有功、無功標準都有，則再加上無功標準GB/T 17215.323-2022。

三相表額定電壓

三相四線有3×220/380V、3×57.7/100V。三相三線有3×100V。

有功電流、脈沖常數與準確度等級

三相表有功準確度等級有B級、C級、D級對應圖標為

無功電流、脈沖常數與準確度等級

三相表無功準確度等級只有2級，對應圖標

內置負荷開關

電能表為開關內置則標注，電能表為開關外置則無需標注。

可更換時鐘電池

單相表具備可更換電池則需標注。

雙向潮流

電能表為雙向潮流則標注，為單向潮流則標注“

Ⅱ類防護等級

電能表外殼防護等級，目前都是Ⅱ類防護等級。

三相四線電路

三相四線電能表圖標。三相三線電能表則為

環境等級

H3表示儀表的環境等級要求，指具有平均氣候條件的開放場所。銘牌上標注H3表示電能表在型評實驗中的陽光輻射需做2000h，防水等級需IP54。

條形碼

需具備條形碼與數字組合，條形碼掃描出來要與數字一致，最好為12位數字。

條形碼

需具備條形碼與數字組合，條形碼掃描出來要與數字一致，最好為12位數字。

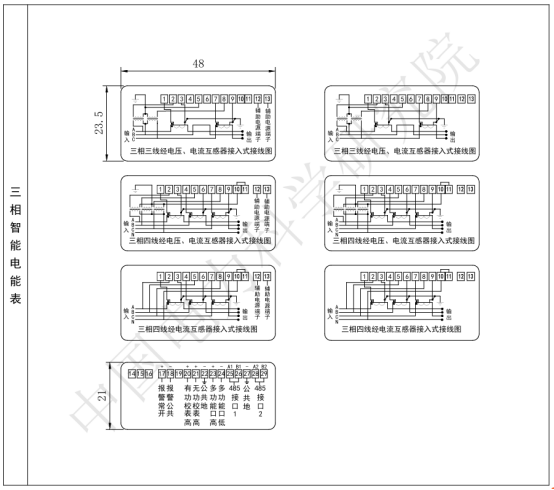

接線圖

各類三相電能表接線圖見附件1
