不同錫焊工藝對(duì) PCB 電路板的實(shí)際影響，主要取決于其能量傳遞方式、作用范圍與控制精度，這些因素直接決定了電路板的性能、結(jié)構(gòu)完整性及長(zhǎng)期可靠性。激光錫焊作為一種高精密的焊接方式，具備“低損傷、高精度、強(qiáng)適配性”等突出特點(diǎn)，與傳統(tǒng)工藝形成顯著差異。以下從工藝原理出發(fā)，結(jié)合實(shí)際應(yīng)用，系統(tǒng)分析各類錫焊工藝對(duì) PCB 的影響，并重點(diǎn)闡述激光錫焊的技術(shù)優(yōu)勢(shì)。

一、主流錫焊工藝對(duì) PCB 的影響對(duì)比

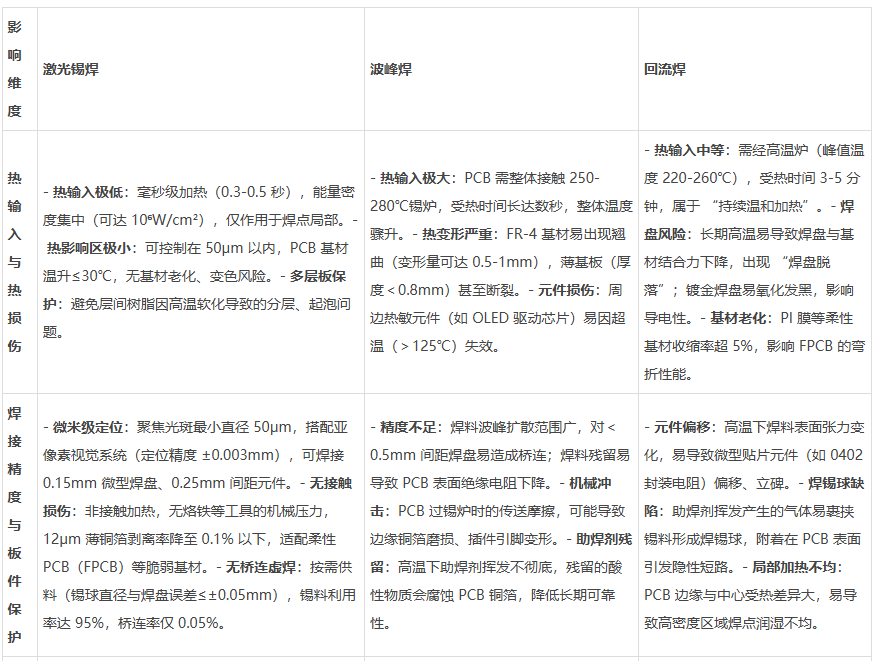

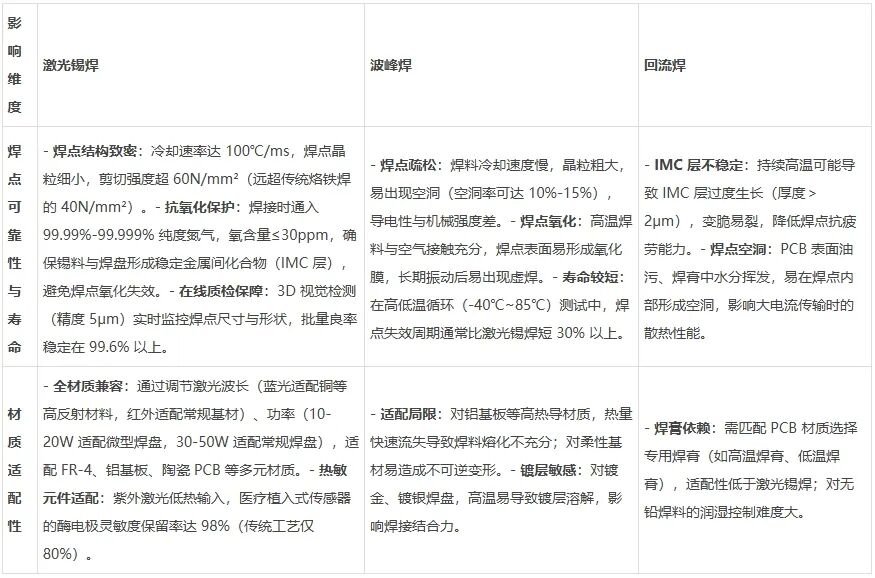

傳統(tǒng)錫焊工藝(如波峰焊、回流焊)通常采用“整體或大范圍加熱”方式，而激光錫焊則聚焦于“局部精準(zhǔn)能量輸入”。二者在熱影響范圍、結(jié)構(gòu)保護(hù)效果及焊接質(zhì)量等方面存在系統(tǒng)性差異。

二、激光錫焊對(duì) PCB 影響的深度剖析

激光錫焊對(duì) PCB 的影響以“保護(hù)基板、優(yōu)化焊點(diǎn)”為核心，特別適用于高密度、高可靠性要求的應(yīng)用場(chǎng)景，其優(yōu)勢(shì)主要體現(xiàn)在以下三個(gè)方面：

1. 熱影響控制：實(shí)現(xiàn)從“整體加熱”到“局部瞬時(shí)加熱”的跨越

傳統(tǒng)工藝因熱擴(kuò)散容易引發(fā) PCB 損傷，激光錫焊則通過(guò)精準(zhǔn)能量控制有效避免此類問(wèn)題：

能量高度集中：激光經(jīng)聚焦后光斑直徑可控制在 50–200μm 范圍內(nèi)，僅使焊接區(qū)域瞬時(shí)達(dá)到錫料熔點(diǎn)(如 SAC305 為 217℃)，而周邊區(qū)域基本維持常溫，有效避免 FR-4 基材因超過(guò)玻璃化轉(zhuǎn)變溫度(Tg 值一般為 130–180℃)而引起的軟化或變形。

保護(hù)熱敏感器件：在手機(jī)主板、醫(yī)療電子等 PCB 上，常分布有耐溫低于 125℃ 的元器件。激光焊接時(shí)間短(通常低于 0.5 秒)，結(jié)合氮?dú)獗Ｗo(hù)，可將周邊元件溫升控制在 30℃ 以內(nèi)，避免熱失效。

2. 焊接精度高：適應(yīng) PCB 微型化與高密度互聯(lián)趨勢(shì)

隨著 PCB 焊盤間距縮小至 0.2mm 甚至更小，傳統(tǒng)工藝面臨精度不足的挑戰(zhàn)，激光錫焊則從以下方面實(shí)現(xiàn)高精度焊接：

精確定位：配備高分辨率視覺(jué)系統(tǒng)，可實(shí)現(xiàn)焊盤與激光光斑的對(duì)位誤差不超過(guò) ±0.003mm，避免能量誤射損傷周邊線路或元件。

適應(yīng)柔性板需求：對(duì)于厚度低于 0.2mm 的柔性 PCB(FPCB)，激光非接觸式加熱可顯著降低銅箔剝離風(fēng)險(xiǎn)，剝離率可控制在 0.1% 以下，滿足可穿戴設(shè)備等對(duì)柔性與可靠性的高要求。

錫量精確控制：采用錫球噴射技術(shù)，可根據(jù)焊盤尺寸(如 0.15mm、0.2mm、0.3mm)精準(zhǔn)供給錫料，誤差范圍在 ±3% 以內(nèi)，有效避免虛焊與橋連，錫料利用率高達(dá) 95% 以上。

3. 焊點(diǎn)可靠性提升：保障 PCB 長(zhǎng)期穩(wěn)定運(yùn)行

激光錫焊從焊點(diǎn)結(jié)構(gòu)及焊接環(huán)境兩方面提升焊點(diǎn)壽命與穩(wěn)定性：

焊點(diǎn)結(jié)構(gòu)致密：焊點(diǎn)冷卻速度可達(dá) 100℃/ms 以上，快速凝固使晶粒細(xì)化，減少疏松與空洞，焊點(diǎn)具備更好的抗振動(dòng)與高低溫循環(huán)(-40℃~125℃)能力。

界面結(jié)合優(yōu)良：焊接過(guò)程中通過(guò)氮?dú)獗Ｗo(hù)(氧含量 ≤30ppm)抑制氧化，促進(jìn)焊點(diǎn)與焊盤之間形成均勻、厚度適中的金屬間化合物(IMC 層，約 0.5–2μm)，增強(qiáng)連接強(qiáng)度。

實(shí)時(shí)質(zhì)量監(jiān)控：焊接后通過(guò) 3D 視覺(jué)系統(tǒng)檢測(cè)焊點(diǎn)質(zhì)量，能夠識(shí)別直徑大于 5μm 的空洞或高度偏差超過(guò) 10% 的不良焊點(diǎn)，實(shí)現(xiàn)焊接過(guò)程閉環(huán)控制，提升產(chǎn)品良率。

松盛光電激光恒溫錫焊實(shí)時(shí)溫度反饋系統(tǒng)，CCD同軸定位系統(tǒng)以及半導(dǎo)體激光器所構(gòu)成;獨(dú)創(chuàng)PID在線溫度調(diào)節(jié)反饋系統(tǒng)，能有效的控制恒溫焊錫，有對(duì)焊錫對(duì)象的溫度進(jìn)行實(shí)時(shí)高精度控制等特點(diǎn)，確保焊錫良品率與精密度。尤其適用于對(duì)于溫度敏感的高精度微電子器件焊錫加工，如微型揚(yáng)聲器/馬達(dá)、連接器、攝像頭等等。

三、工藝選擇對(duì) PCB 性能的關(guān)鍵影響

波峰焊：適用于通孔插裝元件的大批量焊接，成本較低，但熱影響大、殘留物多，多用于普通消費(fèi)類電源板或控制板。

回流焊：是目前貼片元件焊接的主流工藝，但在高密度或熱敏感區(qū)域易出現(xiàn)偏移、虛焊等問(wèn)題，需依賴精確的溫控與焊膏材料以控制風(fēng)險(xiǎn)。

激光錫焊：是高密度、高可靠性 PCB 焊接的理想選擇，尤其適用于 5G 通信設(shè)備、醫(yī)療電子、汽車傳感器等對(duì)精度與壽命有嚴(yán)苛要求的領(lǐng)域。其對(duì) PCB 的“低熱輸入、高精度焊接、高可靠性焊點(diǎn)”特性，顯著提升了最終產(chǎn)品的性能與耐用性。
